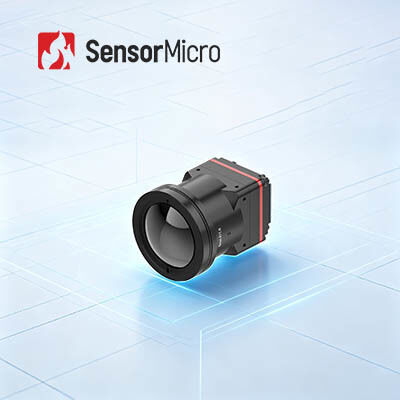

1280x1024 دقة 8μm حجم البكسل LWIR كاميرات الحرارة الأساسية مع ≤30mK NETD للأمن الطويل المدى
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | استهلاك الطاقة | 1 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 8 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن | معدل الإطار | 25/30 هرتز |
| إبراز | Tiny LWIR Thermal Camera Core,كاميرا حرارية أساسية مدمجة في الطائرات بدون طيار,وحدة حرارية غير مبردة 12uM |
||
منتوج وصف
LWIR 1280x1024 8μm محور الكاميرا الحرارية متكاملة في كاميرا الأمن بعيدة المدى
لمحة عامة عن المنتج
يدمج جوهر الكاميرا تحت الحمراء iTL1208 حاسوبًا حراريًا تحت الحمراء من طراز 1280x1024 / 8μm.هذه وحدة التصوير الحراري LWIR غير المبردة تعمل في نطاق الطيفي من 8 إلى 14μm.
ال iTL1208 هي كاميرا ضوئية ضوئية ضوئية ضوئية ضوئية ضوئية ضوئية ضوئية ضوئية ضوئية ضوئية ضوئية ضوئية ضوئيةأنها توفر قابلية نقل استثنائية دون المساس بالأداء.
يحتوي جهاز iTL1208 على كاشف ميكابيكسل ضخم الشكل، ويوفر تصويرًا حراريًا عالي الوضوح بحجم بكسل 8μm رائد في الصناعة مما يسمح بكثافة تكامل أعلى.مع NETD حتى 30mK وتعزيزها من قبل خوارزميات تحسين الصورة المتقدمة، يلتقط تفاصيل حرارية دقيقة بدقة أكبر. تم تصميمه خصيصًا للأجهزة المحمولة والمنصات المحمولة ، وهو مثالي لمراقبة الأمن والفحص الصناعي وإطفاء الحرائق ،عمليات الإنقاذ، وغيرها من التطبيقات التي تتطلب التصوير الحراري المدمج مع ارتفاع الدقة.
الخصائص الرئيسية
تصميم خفيف للغاية
- حجم ضيق من 22.6 * 22.6 * 34.5mm ووزن 34.5g (بما في ذلك عدسة 12 مم)
- من بين أعلى مستويات الاندماج في فئتها
حساسية عالية، اكتشاف دقيق
- 8μm حجم بكسل صغير للغاية مع دقة 1280 * 1024، وتقديم التفاصيل الدقيقة والصور الواضحة
- NETD النموذجي ≤ 30mK ، مما يتيح الكشف الموثوق به عن اختلافات درجة الحرارة الدقيقة
تطوير مبسط، اندماج سريع
- خيارات عدسة بصرية متعددة متاحة لتلبية متطلبات التطبيقات المتنوعة
- يدعم واجهة إنتاج الصورة MIPI CSI
- إخراج بيانات الصور RAW و YUV ، مع التحكم عبر منفذ متسلسل / I2C
مواصفات المنتج
| النموذج | ITL1208 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 1280*1024 |
| حجم البيكسل | 8μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤30mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30 هرتز |
| وقت البدء | ≤6s |
| الفيديو الرقمي | الـ RAW/YUV |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| برامج الكمبيوتر | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصال | TTL-232/I2C |
| واجهة الفيديو الرقمية | MIPI-CSI |
| فولتاج التغذية | 4.5-5.5 فولت |
| استهلاك الطاقة النموذجي | 1W |
| الميكانيكية | |
| الحجم (بما في ذلك العدسة) | مع عدسة 5 ملم: 22.6 ملم * 22.6 ملم * 50 ملم (قطر العدسة الخارجي Φ37 ملم) مع عدسة 10 مم: 22.6mm*22.6mm*45.3mm (قطر العدسة الخارجي Φ33mm) مع عدسة 12 ملم: 22.6 ملم * 22.6 ملم * 34.5 ملم (قطر العدسة الخارجي Φ26.6 ملم) مع عدسة 17 ملم: 22.6 ملم * 22.6 ملم * 35.4 ملم (قطر العدسة الخارجي Φ27 ملم) مع عدسة 25 مم: 22.6mm * 22.6mm * 44.2mm (قطر العدسة الخارجي Φ33mm) مع عدسة 35 ملم: 22.6 ملم * 22.6 ملم * 50.9 ملم (قطر العدسة الخارجي Φ43.2 ملم) |
| الوزن (بما في ذلك العدسة) | 85.5±4.5g (مع عدسة 5mm) 70.5±3.6g (مع عدسة 10mm) 35.7±2g (مع عدسة 12 ملم) 40.7±2.1g (مع عدسة 17 ملم) 71.0±3.6g (مع عدسة 25mm) 110±5.5 غرام (مع عدسة 35 ملم) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | التركيز الثابت: 5/10/12/17/25/35 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL612/R على نطاق واسع في مجالات مكافحة الحرائق في الغابات ، وصيانة الطاقة ، والفحص الضوئي ، ومراقبة الأمن ، والأجهزة القابلة للارتداء ، والأجهزة المحمولة ، وما إلى ذلك.
ملف الشركة
تم تأسيس SensorMicro مع اعتقاد بسيط ولكن قوي: يجب أن تخدم الابتكار احتياجات العالم الحقيقي.
"الجهاز الحاسوبي" موجود لتمكين الناس والأنظمة من رؤية ما وراء السطح إلى الأنماط والمشاكل والإمكانيات التي تكمن تحتها.
من خلال تحويل الحرارة غير المرئية إلى حقيقة مرئية، نساعد الصناعات على اتخاذ قرارات أكثر ذكاءً، وحماية ما هو أكثر أهمية، والتنقل في التعقيدات بوضوح.
الإصغاء إلى إصرارنا على أن نكون من صنعنا بأنفسنا والعملاء أولاً أصبح وصفة مؤكدة لحركة SensorMicro.لقد هجمنا على جميع الجبهات من الأمن، مكافحة الحرائق، التفتيش الصناعي، الرعاية الطبية، والرؤية الآلية،لمراقبة البيئة والجوانب الرئيسية لحياد الكربون - مساعدة الشركاء على إطلاق الإمكانات الكاملة للكشف الذكي بالأشعة تحت الحمراءوربط نقاط الحياة
نحن أكثر من شركة تكنولوجيا الأشعة تحت الحمراء نحن مجتمع من الناس ملتزمين ببناء مستقبل مستدام وأخلاقي ومركز على الإنسانكل بيكسل من الابتكار الذي نخلقه هو وعد وعد لحماية، لتمكين، وخدمة.
الأسئلة الشائعة
ما هي مزايا أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة؟
لا يحتاج كاشف الطائرة التركيزية تحت الحمراء غير المبردة إلى جهاز مبرد ، ويمكن أن يعمل في درجة حرارة الغرفة وله مزايا البدء السريع ، وانخفاض استهلاك الطاقة ، والحجم الصغير ، والوزن الخفيف ، وطول العمر ،التكلفة المنخفضة وهلم جرا.
ما هي الاعتبارات الرئيسية حول كاشف الأشعة تحت الحمراء / الوحدة الحرارية لتطبيقك؟
- دقة الكاشف
- حجم البكسل
- الـ NETD
- جودة الصورة
- خيارات العدسة
- استهلاك الطاقة
- الحجم والوزن
- الواجهة الميكانيكية والكهربائية
- الميزانية
كيفية اختيار لون مزيف مناسب للتصوير الحراري؟
- الأبيض الرمادي أكثر ملاءمة للهدف مع اختلاف درجة الحرارة الصغيرة
- الأحمر والأزرق أكثر ملاءمة للمشهد حيث تحتاج إلى العثور على نقاط المشكلة.
- اللون الأحمر الحديدي هو اللون المعتاد في صناعة الطاقة.
- ملاحظة: بغض النظر عن اللوحة التي تختارها، درجة الحرارة الحرارية لن تتغير على الإطلاق.
