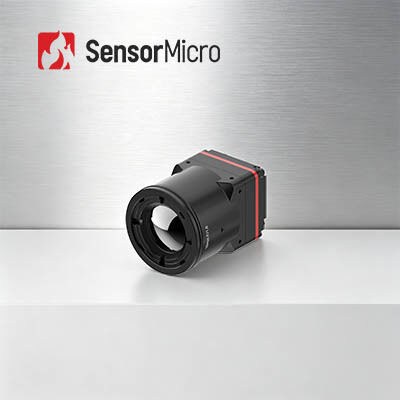

وحدة الكاميرا الأشعة تحت الحمراء LWIR ذات الدقة المتطرفة 1280x1024 مع 8μm Pixel Pitch و ≤30mK NETD
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| درجة البكسل | 8 ميكرومتر | دقة | 1280x1024 |
|---|---|---|---|
| استهلاك الطاقة | 1 واط | المدى الطيفي | 8 ~ 14 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن | معدل الإطار | 25/30 هرتز |
| إبراز | وحدة كاميرا LWIR بالأشعة تحت الحمراء 640x512,وحدة كاميرا تصوير حراري حادة بالأشعة تحت الحمراء,نواة كاميرا حرارية بطائرات بدون طيار 12u |
||
منتوج وصف
وحدة الكاميرا الأشعة تحت الحمراء LWIR للتصوير الحراري فائق الوضوح 1280x1024/8μm
لمحة عامة عن المنتج
يقوم قلب الكاميرا تحت الحمراء iTL1208 بميكابيكسل بإعادة تعريف تحسين SWaP لأجهزة الرؤية الحرارية الحديثة. قابلية النقل من الدرجة الأولى: 35.7 غرامًا فقط (تتضمن عدسة 12 مم) مع 22.6 × 22.6 × 34.5 ملم أبعاد صغيرة، في المرتبة الأولى من حيث مستوى التكامل بين وحدات الأشعة تحت الحمراء الميكابيكسل المتساوية. أداء الكشف الرائد: قياس الصناعة 8μm حجم بكسل صغير للغاية،1280 × 1024 دقة كاملة في الميكابيكسل و ≤ 30mK NETD منخفضة للغاية تظهر فروق درجة حرارة صغيرة غير مرئية للكاميرات الحرارية العادية. التنفيذ السهل: التوافق مع عدسات متنوعة ، ومخرجات MIPI العالمية ، وأوضاع بيانات RAW / YUV المزدوجة وبروتوكولات التحكم المزدوجة القناة.تحديث أجهزة الحرارة الخاصة بك مع iTL1208 لأداء متفوق في المراقبة، اختبارات صناعية وحالات الاستجابة للطوارئ.
الخصائص الرئيسية
- تصميم خفيف للغاية
- حجم صغير من 22.6 × 22.6 × 34.5 ملم ووزن 34.5 غرام (بما في ذلك عدسة 12 ملم)
- من بين أعلى مستويات الاندماج في فئتها
- حساسية عالية، اكتشاف دقيق
- 8μm حجم بكسل صغير للغاية مع دقة 1280 × 1024، وتوفير التفاصيل الدقيقة والصور الواضحة
- NETD النموذجي ≤ 30mK ، مما يتيح الكشف الموثوق به عن اختلافات درجة الحرارة الدقيقة
- تطوير مبسط، اندماج سريع
- خيارات عدسة بصرية متعددة متاحة لتلبية متطلبات التطبيقات المتنوعة
- يدعم واجهة إنتاج الصورة MIPI CSI
- إخراج بيانات الصور RAW و YUV ، مع التحكم عبر منفذ متسلسل / I2C
مواصفات المنتج
| النموذج | ITL1208 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 1280×1024 |
| حجم البيكسل | 8μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤30mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30 هرتز |
| وقت البدء | ≤6s |
| الفيديو الرقمي | الـ RAW/YUV |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| برامج الكمبيوتر | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصال | TTL-232/I2C |
| واجهة الفيديو الرقمية | MIPI-CSI |
| فولتاج التغذية | 4.5-5.5 فولت |
| استهلاك الطاقة النموذجي | 1W |
| الميكانيكية | |
| الحجم (بما في ذلك العدسة) | مع عدسة 5 ملم: 22.6 ملم × 22.6 ملم × 50 ملم (قطر العدسة الخارجي Φ37 ملم) مع عدسة 10 مم: 22.6mm × 22.6mm × 45.3mm (قطر العدسة الخارجي Φ33mm) مع عدسة 12 ملم: 22.6 ملم × 22.6 ملم × 34.5 ملم (قطر العدسة الخارجيΦ26.6 ملم) مع عدسة 17 ملم: 22.6 ملم × 22.6 ملم × 35.4 ملم (قطر العدسة الخارجي Φ27 ملم) مع عدسة 25 مم: 22.6mm × 22.6mm × 44.2mm (قطر العدسة الخارجي Φ33mm) مع عدسة 35 ملم: 22.6 ملم × 22.6 ملم × 50.9 ملم (قطر العدسة الخارجي Φ43.2 ملم) |
| الوزن (بما في ذلك العدسة) | 85.5±4.5g (مع عدسة 5mm) 70.5±3.6g (مع عدسة 10mm) 35.7±2g (مع عدسة 12 ملم) 40.7±2.1g (مع عدسة 17 ملم) 71.0±3.6g (مع عدسة 25mm) 110±5.5 غرام (مع عدسة 35 ملم) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | التركيز الثابت: 5/10/12/17/25/35 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL1208 في مجالات مكافحة الحرائق في الغابات ، وصيانة الطاقة ، والفحص الضوئي ، ومراقبة الأمن ، والأجهزة القابلة للارتداء ، والأجهزة المحمولة ، إلخ.
الخدمة الموحدة
- وثائق كاملة:كتيبات المنتج، أدلة الإعداد، ومراجع الاختيار.
- مساعدة التطوير والاختبار:اختبار نموذج متكامل، تقييم الأداء، والتحقق من المعلمات سهلة.
- مجموعة أدوات المطورين المتقدمة:SDKs، واجهات برمجة التطبيقات، الخوارزميات، وأدوات تحديد الأخطاء للتكامل العميق.
- الدعم الفني عن بعد:دعم 24/7 - استجابة سريعة وحل في الوقت المناسب للمشاكل الحرجة.
- الضمان:أجزاء أصلية و اتباع عملية صارمة لاستعادة أداء مثالي.
الأسئلة الشائعة
1كيفية اختيار دقة الكاشف تحت الحمراء المناسبة؟
هذا يعتمد على الاحتياجات الفعلية وتطبيقات منتجاتك، والسعر هو أيضا عامل يجب أن تؤخذ في الاعتبار.يمكنك اختيار كاشف الأشعة تحت الحمراء بقرار منخفض، مثل 120x90، 256x192، 384x288. إذا كنت بحاجة إلى صورة واضحة للغاية لبعض الأغراض الخاصة، مثل المراقبة عن بعد، يمكنك اختيار كاشف الأشعة تحت الحمراء عالي الدقة من 1280x1024.
2كيف تختار لون الزائف الصحيح للتصوير الحراري؟
- الأبيض الرمادي هو أكثر ملاءمة للهدف مع اختلاف درجة الحرارة الصغيرة
- الأحمر والأزرق أكثر ملاءمة للمشهد حيث تحتاج إلى العثور على نقاط المشكلة.
اللون الأحمر الحديدي هو اللون القياسي لصناعة الطاقة
ملاحظة: بغض النظر عن اللوحة التي تختارها، درجة الحرارة الحرارية لن تتغير على الإطلاق.
3كيف تختار عدسة كاميرا تحت الحمراء الحرارية المناسبة؟
- العدسة القياسية يمكن أن تلبي أهداف عادية مع المسافة المناسبة
-بالنسبة للعدسة الهوائية، فهي مناسبة لأهداف صغيرة نسبياً وتحتاج للنظر إليها من مسافة بعيدة
لرؤية المزيد من التفاصيل من الأشياء على مسافة قريبة، عدسة زاوية واسعة أفضل.
- العدسة الكبرى هي لرؤية هدف صغير جدا من مسافة قريبة، مثل دوائر رقاقة.
