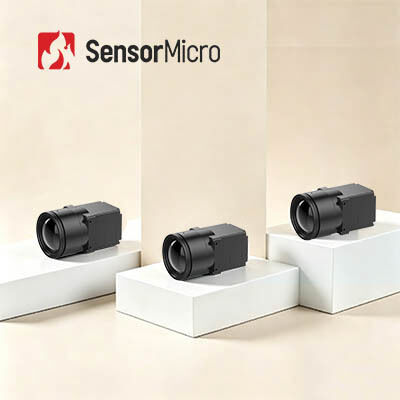

30 هرتز 1280x1024 12μm LWIR وحدة الكاميرا تحت الحمراء مع عدسة 19 ملم للتصوير الحراري
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | معدل الإطار | 30 هرتز |
|---|---|---|---|
| استهلاك الطاقة | 1.0 واط | NETD نموذجي | ≥40mK/F1.0/25 درجة مئوية |
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| إبراز | وحدة الكاميرا بالأشعة تحت الحمراء,وحدة الكاميرا تحت الحمراء 30 هرتز,9.1 ملم بطاقة الكاميرا الحرارية |
||
منتوج وصف
30 هرتز LWIR 1280x1024 12μm وحدة الكاميرا تحت الحمراء مع عدسة 19 ملم
لمحة عامة عن المنتج
إن COIN1212 هي مركبة كاميرات تحت الحمراء عالية الدقة متكاملة بالكامل بنيت حول كاشف تحت الحمراء على مستوى رقاقة 1280 × 1024 / 12μm.متكاملة مع دوائر معالجة إشارات متطورة وخوارزميات تحسين التصوير الذكية، فإنه يحقق الكشف السريع والحساس عن النقاط الساخنة وعرض الصورة الحرارية الصافية في جميع سيناريوهات العمل.
المنتج يدعم بروتوكولات الاتصالات المتسلسلة الرئيسية وواجهات إخراج الفيديو المتعددةومتوافق مع مجموعة كاملة من مواصفات العدسات البصرية لتلبية متطلبات مجال الرؤية والمسافة المتنوعةهذا النواة متعددة الاستخدامات التصوير الحراري يقلل بشكل كبير من عتبة التطوير الثانوي ودمج النظام،مما يجعلها قابلة للتطبيق على نطاق واسع في المجالات المتقدمة بما في ذلك مراقبة سلامة البنية التحتية الرئيسية، التحكم في جودة التصنيع الصناعي الراقية، والإدراك الذكي لنظام المرور، والبحث العلمي المهني التحليل الحراري.
الخصائص الرئيسية
- تصوير عالي الوضوح، الكشف الدقيق:دقة 1280 × 1024 / 12μm مكبر من البكسلات تمكن من مجال عرض واسع وصورة HD بعيدة المدى مع التقاط واضح لتفاصيل الهدف الدقيقة خلال المراقبة القريبة
- كامل الميزات وفعالة من حيث التكلفة:تم بناؤه باستخدام كاشف الأشعة تحت الحمراء على مستوى الصفيحات ذات الشكل الكبير الرائد في الصناعة ومتكامل مع خوارزميات معالجة الصور المتقدمة لتعزيز وضوح الصورة وجودة البصر
- الاندماج السريع، التنمية المتسارعة:يدعم العديد من واجهات إخراج الصور بما في ذلك DVP و BT.1120، وتخرج بيانات الصورة RAW / YUV مع التحكم في الموانئ المتسلسلة
مواصفات المنتج
| النموذج | العملة 1212 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 1280×1024 |
| حجم البيكسل | 12μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤40mK/F1.0/25°C |
| معالجة الصور | |
| معدل الإطار الرقمي | 30 هرتز |
| وقت البدء | 6s |
| الفيديو التناظري | / |
| الفيديو الرقمي | RAW/YUV422 |
| خوارزمية الصورة | تصحيح عدم التكافؤ (NUC) الحد من الضوضاء ثلاثية الأبعاد (3DNR) قمع الضوضاء الثنائية الأبعاد ضغط النطاق الديناميكي (DRC) تعزيز الحافة (EE) |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| برنامج ICC | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | 50pin: DF40C-50DP-0.4V ((51)) ، (HRS، Male) |
| لوحة التوسيع | USB30 |
| واجهة الاتصال | TTL-232 |
| واجهة الفيديو الرقمية | DVP16/BT.1120/MIPI |
| فولتاج التغذية | 4.5~5.5فولت |
| استهلاك الطاقة النموذجي | 1.0W |
| الميكانيكية | |
| حجم القلب العاري ((ملم) | 14 ملم / 19 ملم / 25 ملم: 25.4 ملم × 25.4 ملم × 19.3 ملم 35 ملم / 50 ملم / 100 ملم: 35.4 ملم × 35.4 ملم × 17.8 ملم |
| وزن النواة العارية ((g) | 14mm/19mm/25mm: 19.7±1g 35 ملم / 50 ملم / 100 م: 32.5 ± 1 غرام |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | |
| العدسات البصرية | التركيز الثابت: 14 ملم / 19 ملم / 25 ملم / 35 ملم / 50 ملم / 100 ملم |
| مستوى الحماية | IP67 (عدسة الأمامية) |
التطبيقات الصناعية
ويمكن استخدام وحدة التصوير الحراري COIN1212 في مجالات مراقبة البنية التحتية الرئيسية، والتصنيع الراقي، والتفتيش الصناعي، والبحث العلمي، والوقاية من حرائق الغابات، والسلامة الحضرية،وأكثر.
الخدمات المخصصة
- تخصيص المنتج:تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم التقني والتدريب في الموقع:توفير العملاء الرئيسيين بتثبيت النظام العملي والتدريب التشغيلي
- الابتكار المشترك للمنتجات والأسواق الجديدة:التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هي طريقة تستخدم الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء.وفقا لفرق الإشعاع بين الكائن وبيئة الخلفية وفرق الإشعاع لكل جزء من الكائن نفسه، الصورة الحرارية تحت الحمراء يمكن أن تظهر تقلبات الإشعاع لكل جزء من المشهد، وبالتالي تظهر خصائص المشهد.
2ما هي ميزة التصوير الحراري بالأشعة تحت الحمراء؟
- انظر من خلال الظلام الكامل
- تحديد الهوية تحت التمويه
- الكشف عن المدى الطويل
- الكشف عن توزيع الحرارة
- قياس درجة الحرارة بدون اتصال
- الوعي بالعمل
- وهكذا
3ما هي تطبيقات التصوير الحراري بالأشعة تحت الحمراء؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري تحت الحمراء. تستخدم المنتجات التي تم تطويرها على أساس هاتين التكنولوجيتين على نطاق واسع في الطاقة الكهربائية ،الأمن والمراقبة، التصنيع الصناعي، البحث العلمي، العلاج الطبي ومجالات تقليدية أخرى.
