30 هرتز 1280x1024 12μm LWIR وحدة الكاميرا تحت الحمراء مع عدسة 19 ملم للتصوير الحراري
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | عملة1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | معدل الإطار | 30 هرتز |
|---|---|---|---|
| استهلاك الطاقة | 1.0 واط | NETD نموذجي | ≥40mK/F1.0/25 درجة مئوية |
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| إبراز | وحدة كاميرا 12uM تعمل بالأشعة تحت الحمراء,وحدة كاميرا LWIR بالأشعة تحت الحمراء 30 هرتز,قلب كاميرا حرارية 9.1 ملم |
||
منتوج وصف

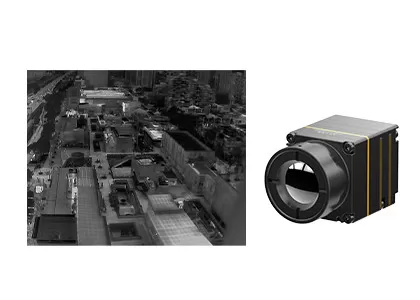

وحدة كاميرا تعمل بالأشعة تحت الحمراء 30 هرتز LWIR 1280x1024 12μm مع عدسة 19 مم
نظرة عامة على المنتج
COIN1212 عبارة عن نواة كاميرا تعمل بالأشعة تحت الحمراء عالية الوضوح ومتكاملة تمامًا ومبنية حول كاشف الأشعة تحت الحمراء على مستوى الرقاقة بدقة 1280 × 1024/12 ميكرومتر. بفضل تكامله مع دوائر معالجة الإشارات المتطورة وخوارزميات تحسين التصوير الذكية، فهو يحقق اكتشافًا سريعًا وحساسًا للنقاط الساخنة وعرضًا للصور الحرارية فائقة الوضوح في جميع سيناريوهات العمل.
يدعم المنتج بروتوكولات الاتصال التسلسلي السائدة وواجهات إخراج الفيديو المتعددة، وهو متوافق مع مجموعة كاملة من مواصفات العدسات البصرية لتلبية متطلبات مجال الرؤية والمسافة المتنوعة. يعمل قلب التصوير الحراري متعدد الاستخدامات هذا على تقليل عتبة التطوير الثانوي وتكامل النظام بشكل كبير، مما يجعله قابلاً للتطبيق على نطاق واسع في المجالات المتطورة بما في ذلك مراقبة سلامة البنية التحتية الرئيسية، ومراقبة جودة التصنيع الصناعي المتطور، وإدراك نظام المرور الذكي، والتحليل الحراري للبحث العلمي الاحترافي.
الميزات الرئيسية
- تصوير عالي الوضوح، كشف دقيق:تتيح دقة 1280×1024/12μm ميجابكسل مجال رؤية واسعًا وتصويرًا عالي الدقة طويل المدى مع التقاط واضح لتفاصيل الهدف الدقيقة أثناء المراقبة من مسافة قريبة
- كاملة المواصفات وفعالة من حيث التكلفة:تم تصميمه باستخدام كاشف الأشعة تحت الحمراء الرائد في الصناعة وكبير الحجم على مستوى الرقاقة ومتكامل مع خوارزميات معالجة الصور المتقدمة لتعزيز وضوح الصورة والجودة البصرية
- التكامل السريع والتنمية المتسارعة:يدعم واجهات إخراج الصور المتعددة بما في ذلك DVP وBT.1120، ويخرج بيانات صور RAW/YUV مع التحكم في المنفذ التسلسلي
مواصفات المنتج
| نموذج | عملة1212 |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 1280×1024 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥40mK/F1.0/25 درجة مئوية |
| معالجة الصور | |
| معدل الإطار الرقمي | 30 هرتز |
| وقت البدء | 6 ثانية |
| فيديو تناظري | / |
| الفيديو الرقمي | الخام/YUV422 |
| خوارزمية الصورة | تصحيح عدم التوحيد (NUC) تقليل الضوضاء ثلاثية الأبعاد (3DNR) منع الضوضاء ثنائية الأبعاد (DNS) ضغط النطاق الديناميكي (جمهورية الكونغو الديمقراطية) تحسين الحافة (EE) |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | |
| برامج المحكمة الجنائية الدولية | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | 50 دبوس: DF40C-50DP-0.4V(51)، (HRS، ذكر) |
| لوحة التمديد | USB3.0 |
| واجهة الاتصالات | تي تي ال-232 |
| واجهة الفيديو الرقمية | DVP16/BT.1120/MIPI |
| جهد الإمداد | 4.5 ~ 5.5 فولت |
| استهلاك الطاقة النموذجي | 1.0 واط |
| ميكانيكية | |
| الحجم الأساسي العاري (مم) | 14 مم / 19 مم / 25 مم: 25.4 مم × 25.4 مم × 19.3 مم 35 مم / 50 مم / 100 م: 35.4 مم × 35.4 مم × 17.8 مم |
| الوزن الأساسي العاري (جم) | 14 ملم/19 ملم/25 ملم: 19.7±1 جرام 35 ملم/50 ملم/100 متر: 32.5±1 جرام |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | |
| عدسة بصرية | التركيز الحراري الثابت: 14 مم / 19 مم / 25 مم / 35 مم / 50 مم / 100 مم |
| مستوى الحماية | IP67 (العدسة الأمامية) |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري COIN1212 في مجالات مراقبة البنية التحتية الرئيسية، والتصنيع المتطور، والتفتيش الصناعي، والبحث العلمي، والوقاية من حرائق الغابات، والسلامة الحضرية، والمزيد.
خدمات مخصصة
- تخصيص المنتج:قم بضبط التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
- الدعم الفني والتدريب في الموقع:تزويد العملاء الأساسيين بإعداد النظام العملي والتدريب التشغيلي
- الابتكار المشترك للمنتجات والأسواق الجديدة:التعاون مع العملاء للمشاركة في تطوير حلول تطبيقات الأشعة تحت الحمراء المبتكرة
الأسئلة المتداولة
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو طريقة تستخدم الأشعة تحت الحمراء والطاقة الحرارية لجمع معلومات حول الأشياء. وفقًا لاختلاف الإشعاع بين الجسم وبيئة الخلفية واختلاف الإشعاع لكل جزء من الجسم نفسه، يمكن للصورة الحرارية بالأشعة تحت الحمراء إظهار تقلبات الإشعاع لكل جزء من المشهد، وبالتالي إظهار خصائص المشهد.
2. ما هي ميزة التصوير الحراري بالأشعة تحت الحمراء؟
- انظر من خلال الظلام الدامس
- تحديد الهوية تحت التمويه
- كشف بعيد المدى
- كشف توزيع الحرارة
- قياس درجة حرارة عدم الاتصال
- الوعي الوظيفي
- وهكذا
3. ما هي تطبيقات التصوير الحراري بالأشعة تحت الحمراء؟
يعد قياس درجة الحرارة والتصوير في جميع الأحوال الجوية وظيفتين أساسيتين لتكنولوجيا التصوير الحراري بالأشعة تحت الحمراء. يتم استخدام المنتجات التي تم تطويرها بناءً على هاتين التقنيتين على نطاق واسع في الطاقة الكهربائية والأمن والمراقبة والتصنيع الصناعي والبحث العلمي والعلاج الطبي والمجالات التقليدية الأخرى.
