طائرات بدون طيار وحدة حراري LWIR غير مبردة مع 640x512 12μm VOx Microbolometer
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL612 / R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.7 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD نموذجي | ≥40 مللي كلفن | معدل الإطار | 30 هرتز |
| إبراز | وحدة حرارية LWIR غير مبردة بدون طيار,وحدة حرارية VOx Microbolometer LWIR,كاميرا حرارية LWIR Core 12uM |
||
منتوج وصف

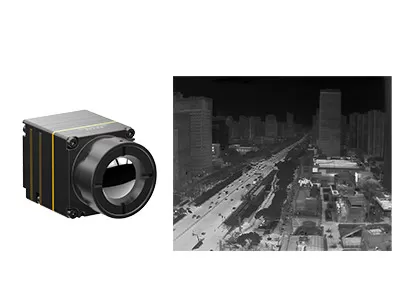

TWIN612 وحدة التصوير الحراري
وحدة حرارية LWIR غير مبردة للطائرات بدون طيار مع 640x512 12μm VOx Microbolometer
وصف المنتج
يدمج جوهر الكاميرا تحت الحمراء iTL612R جهاز كشف حراري تحت الحمراء من طراز 640x512 / 12μm.إنها وحدة تصوير حراري إشعاعي LWIR غير مبردة للطائرات بدون طيار مع نطاق طيفي من 8 إلى 14μm.
تتمتع وحدة الكاميرا الحرارية iTL612 بعرض صورة حاد وشحوم ، وحجم صغير وتكلفة منخفضة. موجهة لتحسين SWaP بالكامل ،توفر وحدة الحرارة غير المبردة iTL612R حلًا موثوقًا لدمج نظام الأشعة تحت الحمراء مع مساحة محدودةبنيته المدمجة قد وصلت إلى أعلى مستوى من نفس وحدات المواصفات.كما يحتوي على وظيفة حرارية اختيارية مع نطاق قياس من -20 °C ~ 550 °C لقياس درجة الحرارة الصناعية.
وحدة الحرارة iTL612 تم تطويرها خصيصاً لمجال الصيانة التنبؤية، والفحص الضوئي، وحماية البيئة، والبحث العلمي، والتصوير الجوي،تحقيقات الشرطة، الإغاثة والإنقاذ ، منع حرائق الغابات ، السلامة الحضرية ، الخ
الخصائص الرئيسية
التصميم المدمج والخفيف
• الحجم: 21mm × 22.3mm × 27.3mm (مع عدسة 9.1mm)
• الوزن: 20.8g±1.5g (مع عدسة 9.1mm)
• استهلاك طاقة منخفض يصل إلى 0.7 واط
صورة واضحة و قياس أشعة دقيق
• خوارزمية معالجة الصور الجديدة تمامًا: NUC/3DNR/DNS/DRC/EE
• دعم Windows/Linux/ARM SDK
• دعم قياس درجات الحرارة الإقليمية والنقطية والمتوازية الحرارة
واجهات مختلفة لسهولة التكامل
• واجهات DVP/LVDS/USB2.0، مخرج بيانات الصورة RAW/YUV، التحكم في الموانئ المتسلسلة
مواصفات المنتج
| النموذج | iTL612/R |
| أداء كاشف الأشعة تحت البنفسجية | |
| مواد حساسة | أكسيد الفاناديوم |
| القرار | 640×512 |
| حجم البيكسل | 12μm |
| النطاق الطيفي | 8~14μm |
| NETD النموذجي | ≤40mk |
| معالجة الصور | |
| معدل الإطار | 30 هرتز |
| وقت البدء | 5s |
| الفيديو الرقمي | RAW/YUV/BT656 |
| خوارزمية الصورة | تصحيح عدم التكافؤ (NUC) الحد من الضوضاء ثلاثية الأبعاد (3DNR) مكافحة الضوضاء (DNS) ضغط النطاق الديناميكي (DRC) تعزيز الحافة (EE) |
| عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
| برامج الكمبيوتر | |
| برنامج ICC | وحدة التحكم و عرض الفيديو |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Male) |
| لوحة توسيع USB | النوع-ج |
| واجهة الاتصال | RS232-TTL/USB20 |
| واجهة الفيديو الرقمية | CMOS8 / USB2.0 |
| فولتاج التغذية | 3.3V±0.1V VDC |
| استهلاك الطاقة النموذجي | 0.7W |
| قياس الحرارة | |
| نطاق درجة حرارة العمل | -10°C~+50°C |
| نطاق قياس الحرارة | -20°C~+150°C، 0°C~550°C؛ دعم التخصيص والتوسيع |
| دقة قياس الحرارة | أعلى من ±3°C أو ±3% (@23°C±3°C) |
| قياس درجة الحرارة الإقليمية | دعم القيمة القصوى والحد الأدنى والمتوسطة لدرجة الحرارة الإقليمية للإنتاج |
| SDK | دعم ويندوز/لينكس/أرم؛ تحقيق تحليل تدفق الفيديو وتحويل من الرمادي إلى درجة الحرارة |
| الخصائص الجسدية | |
| الحجم (ملم) | 21×22.3×27.3 (مع عدسة 9.1 ملم) |
| الوزن | 20.8g±1.5g (مع عدسة 9.1mm) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5% إلى 95%، غير مكثفة |
| اهتزاز | 5.35جرام، 3 محور |
| الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
| الشهادات | ROHS2.0/REACH |
| البصريات | |
| العدسة الاختيارية | التركيز الثابت: 9.1 ملم |
التطبيقات الصناعية
ويمكن دمج وحدة التصوير الحراري iTL612/R في حمولات الطائرات بدون طيار والأجهزة القابلة للارتداء بحيث تستخدم على نطاق واسع في مجالاتالصيانة التنبؤية، فحص الطاقة الكهروضوئية، حماية البيئة، البحوث العلمية، التصوير الجوي، التحقيقات الشرطة، الإغاثة والإنقاذ، الوقاية من حرائق الغابات، السلامة الحضرية، الخ.
الخدمة الموحدة
وثائق كاملة: كتيبات المنتج، أدلة الإعداد، ومراجع الاختيار.
مساعدة التطوير والاختبار: تم تسهيل اختبار العينات المتكاملة وتقييم الأداء والتحقق من المعايير.
مجموعة أدوات المطورين المتقدمة: SDKs و API و خوارزميات وأدوات تحديد الأخطاء للتكامل العميق.
الدعم الفني عن بعد: الدعم على مدار الساعة و24 ساعة في كل يوم، والاستجابة السريعة والحل في الوقت المناسب للقضايا الحرجة.
الضمان: قطع الغيار الأصلية والالتزام الصارم بالعملية لاستعادة أداء مثالي.
الأسئلة الشائعة
1في أي صناعات يمكن استخدام أجهزة الكشف بالأشعة تحت الحمراء / نواة الكاميرات الحرارية؟
أجهزة استشعار الأشعة تحت الحمراء المجهرية تستخدم على نطاق واسع في العديد من الصناعات مثل:
- الحرارة: صيانة الطاقة، الرؤية الآلية، بناء HVAC، المعادن البتروكيماويات، الصيانة التنبؤية، الوقاية من الأوبئة
- الأمن والمراقبة: مدينة آمنة، مراقبة البنية التحتية، أمن الحدود، الرحلات البحرية، سلامة التعدين
- مكافحة الحرائق والإنقاذ: الوقاية من حرائق الغابات، وقاية الحرائق، البحث والإنقاذ
- حمولة الطائرات بدون طيار: تفتيش المعدات، التنفيذ والإنقاذ، تطبيقات مكافحة الحرائق، مراقبة الحيوانات
- الرؤية الشخصية: الترفيه في الهواء الطلق، مراقبة الحيوانات، دورية التنفيذ
- أداس: القيادة الذاتية، نظام مساعدة السائق المتقدم، المركبات الخاصة
- AIoT: منزل ذكي، أجهزة ذكية، رعاية ذكية، روبوتات
- آخرون: نظام رؤية طيران محسن، الكشف عن الغازات، الزراعة والغذاء، البحوث العلمية.
