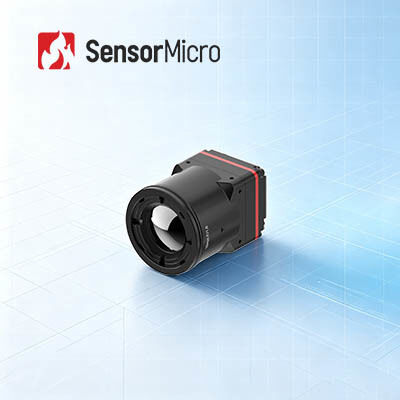

وحدة LWIR الحرارية غير المبردة مع دقة 1280x1024 و 8μm Pixel Pitch VOx Microbolometer
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| استهلاك الطاقة | 1 واط | المدى الطيفي | 8 ~ 14 ميكرومتر |
|---|---|---|---|
| درجة البكسل | 8 ميكرومتر | NETD نموذجي | ≥30 مللي كلفن |
| دقة | 1280x1024 | معدل الإطار | 25/30 هرتز |
| إبراز | وحدة حرارية LWIR غير مبردة بدون طيار,وحدة حرارية VOx Microbolometer LWIR,كاميرا حرارية LWIR Core 12uM |
||
منتوج وصف
وحدة LWIR الحرارية غير المبردة مع 1280x1024/8μm VOx Microbolometer
لمحة عامة عن المنتج
تم تصميم iTL1208 لتقليل دورة البحث والتطوير وصعوبة التكامل ، وهو نواة كاميرا تحت الحمراء ذات ميكابيكسل plug-and-play محسّنة للتطوير المضمن السريع. هذه الوحدة المصغرة للغاية (22.6 × 22.6×34.5 ملم ، 35.7 غرام مع عدسة 12 ملم) يعتمد كاشف الأشعة تحت الحمراء عالي الدقة 8μm 1280 × 1024 ويحافظ على NETD منخفضة 30mK لإنتاج مستقر عالي الجودة.
نحن نبسط سير العمل التكامل بأكمله: خيارات عدسة بصرية متعددة قابلة للتبديل متوفرة لتتناسب مع متطلبات زاوية مشاهدة مجال مختلفة.واجهة MIPI CSI الرئيسية تضمن بث الفيديو عالية السرعة؛ كل من البيانات الحرارية الأصلية RAW ومخرجات البيانات المشفرة YUV تدعم تطوير الخوارزمية الثانوية.يمكن للمستخدمين تكوين جميع معايير الكاميرا بسهولة عن طريق منفذ متسلسل قياسي أو تحكم حافلة I2Cأفضل مركز حراري فعال من حيث التكلفة لفريق الهندسة في تطوير منتجات التصوير الحراري المحمولة والمحمولة.
الخصائص الرئيسية
تصميم خفيف للغاية
- حجم صغير من 22.6 × 22.6 × 34.5 ملم ووزن 34.5 غرام (بما في ذلك عدسة 12 ملم)
- من بين أعلى مستويات الاندماج في فئتها
حساسية عالية، اكتشاف دقيق
- 8μm حجم بكسل صغير للغاية مع دقة 1280 × 1024، وتوفير التفاصيل الدقيقة والصور الواضحة
- NETD النموذجي ≤ 30mK ، مما يتيح الكشف الموثوق به عن اختلافات درجة الحرارة الدقيقة
تطوير مبسط، اندماج سريع
- خيارات عدسة بصرية متعددة متاحة لتلبية متطلبات التطبيقات المتنوعة
- يدعم واجهة إنتاج الصورة MIPI CSI
- إخراج بيانات الصور RAW و YUV ، مع التحكم عبر منفذ متسلسل / I2C
مواصفات المنتج
| النموذج | ITL1208 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | المواد الحساسة: VOx |
| دقة: 1280×1024 | |
| حجم البكسل: 8μm | |
| استجابة الطيفية: 8μm ~ 14μm | |
| NETD النموذجي: ≤30mK | |
| معالجة الصور | معدل الإطار الرقمي: 25/30 هرتز |
| وقت التشغيل: ≤6 ثانية | |
| الفيديو الرقمي: RAW/YUV | |
| خوارزمية الصورة: NUC/3DNR/DNS/DRC/EE | |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | برنامج الكمبيوتر: وحدات التحكم وعرض الفيديو |
| الكهرباء | واجهة خارجية قياسية: 34Pin_Connector واجهة: BP04SD-34-0065-R0 |
| واجهة الاتصال: TTL-232/I2C | |
| واجهة الفيديو الرقمية: MIPI-CSI | |
| تشغيل التيار الكهربائي: 4.5 إلى 5.5 فولت | |
| استهلاك الطاقة النموذجي | 1W |
| الميكانيكية - الحجم (بما في ذلك العدسة) | مع عدسة 5 ملم: 22.6 ملم × 22.6 ملم × 50 ملم (قطر العدسة الخارجي Φ37 ملم) |
| مع عدسة 10 مم: 22.6mm × 22.6mm × 45.3mm (قطر العدسة الخارجي Φ33mm) | |
| مع عدسة 12 ملم: 22.6 ملم × 22.6 ملم × 34.5 ملم (قطر العدسة الخارجي Φ26.6 ملم) | |
| مع عدسة 17 ملم: 22.6 ملم × 22.6 ملم × 35.4 ملم (قطر العدسة الخارجي Φ27 ملم) | |
| مع عدسة 25 مم: 22.6mm × 22.6mm × 44.2mm (قطر العدسة الخارجي Φ33mm) | |
| مع عدسة 35 ملم: 22.6 ملم × 22.6 ملم × 50.9 ملم (قطر العدسة الخارجي Φ43.2 ملم) | |
| الميكانيكية - الوزن (بما في ذلك العدسة) | 85.5±4.5g (مع عدسة 5mm) |
| 70.5±3.6g (مع عدسة 10mm) | |
| 35.7±2g (مع عدسة 12 ملم) | |
| 40.7±2.1g (مع عدسة 17 ملم) | |
| 71.0±3.6g (مع عدسة 25mm) | |
| 110±5.5 غرام (مع عدسة 35 ملم) | |
| التكيف مع البيئة | درجة حرارة التشغيل: -40°C~+70°C |
| درجة حرارة التخزين: -45°C~+85°C | |
| الرطوبة: 5٪ ~ 95٪ ، غير مكثفة | |
| اهتزاز: 5.35grms، اهتزاز عشوائي، 3 محور | |
| تأثير: نصف موجة الجانب الجانبي، 40g / 11ms، اتجاه تأثير محور X، 3 مرات | |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | التركيز الثابت: 5/10/12/17/25/35 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL1208 في مجالات مكافحة الحرائق في الغابات ، وصيانة الطاقة ، والفحص الضوئي ، ومراقبة الأمن ، والأجهزة القابلة للارتداء ، والأجهزة المحمولة ، إلخ.
الخدمة الموحدة
- وثائق كاملة:كتيبات المنتج، أدلة الإعداد، ومراجع الاختيار.
- مساعدة التطوير والاختبار:اختبار نموذج متكامل، تقييم الأداء، والتحقق من المعلمات سهلة.
- مجموعة أدوات المطورين المتقدمة:SDKs، واجهات برمجة التطبيقات، الخوارزميات، وأدوات تحديد الأخطاء للتكامل العميق.
- الدعم الفني عن بعد:دعم 24/7 - استجابة سريعة وحل في الوقت المناسب للمشاكل الحرجة.
- الضمان:أجزاء أصلية و اتباع عملية صارمة لاستعادة أداء مثالي.
الأسئلة الشائعة
في أي صناعات يمكن استخدام أجهزة الكشف عن الأشعة تحت الحمراء / نواة الكاميرات الحرارية؟
أجهزة استشعار الأشعة تحت الحمراء المجهرية تستخدم على نطاق واسع في العديد من الصناعات مثل:
- التصوير الحراري: صيانة الطاقة، الرؤية الآلية، مكيفات المباني، المعادن والبتروكيماويات، الصيانة التنبؤية، الوقاية من الأوبئة
- الأمن والمراقبة: مدينة آمنة، مراقبة البنية التحتية، أمن الحدود، الرحلات البحرية، سلامة التعدين
- مكافحة الحرائق والإنقاذ: الوقاية من حرائق الغابات، وقاية الحرائق، البحث والإنقاذ
- الرؤية الشخصية: الترفيه في الهواء الطلق، مراقبة الحيوانات، دورية التنفيذ
- أداس: القيادة الذاتية، نظام مساعدة السائق المتقدم، المركبات الخاصة
- AIoT: المنزل الذكي، الأجهزة الذكية، الرعاية الذكية، الروبوتات
- غيرها: نظام رؤية طيران محسّن، كشف الغازات، الزراعة والمزارع، البحوث العلمية
