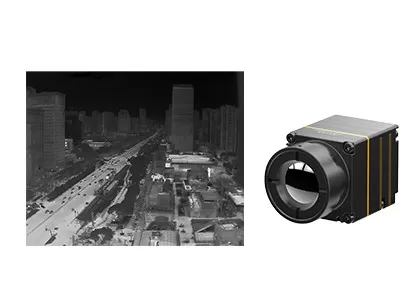

وحدة حرارية غير مبردة للطائرات بدون طيار 640x512 12μM معدل الإطار 30 هرتز
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL612 / R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.7 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD نموذجي | ≥40 مللي كلفن | معدل الإطار | 30 هرتز |
| إبراز | وحدة حرارية غير مبردة GST,وحدة حرارية غير مبردة للطائرات بدون طيار,نواة كاميرا حرارية بمعدل إطارات 30 هرتز |
||
منتوج وصف
TWIN612 وحدة التصوير الحراري
وحدة حرارية غير مبردة للطائرات بدون طيار 640x512 12μm معدل الإطار 30Hz
وصف المنتج
يدمج جوهر الكاميرا تحت الحمراء iTL612R جهاز كشف حراري تحت الحمراء من طراز 640x512 / 12μm.إنها وحدة تصوير حراري إشعاعي LWIR غير مبردة للطائرات بدون طيار مع نطاق طيفي من 8 إلى 14μm.
تتمتع وحدة الكاميرا الحرارية iTL612 بعرض صورة حاد وشحوم ، وحجم صغير وتكلفة منخفضة. موجهة لتحسين SWaP بالكامل ،توفر وحدة الحرارة غير المبردة iTL612R حلًا موثوقًا لدمج نظام الأشعة تحت الحمراء مع مساحة محدودةبنيته المدمجة قد وصلت إلى أعلى مستوى من نفس وحدات المواصفات.كما يحتوي على وظيفة حرارية اختيارية مع نطاق قياس من -20 °C ~ 550 °C لقياس درجة الحرارة الصناعية.
وحدة الحرارة iTL612 تم تطويرها خصيصاً لمجال الصيانة التنبؤية، والفحص الضوئي، وحماية البيئة، والبحث العلمي، والتصوير الجوي،تحقيقات الشرطة، الإغاثة والإنقاذ ، منع حرائق الغابات ، السلامة الحضرية ، الخ
الخصائص الرئيسية
التصميم المدمج والخفيف
• الحجم: 21mm × 22.3mm × 27.3mm (مع عدسة 9.1mm)
• الوزن: 20.8g±1.5g (مع عدسة 9.1mm)
• استهلاك طاقة منخفض يصل إلى 0.7 واط
صورة واضحة و قياس أشعة دقيق
• خوارزمية معالجة الصور الجديدة تمامًا: NUC/3DNR/DNS/DRC/EE
• دعم Windows/Linux/ARM SDK
• دعم قياس درجات الحرارة الإقليمية والنقطية والمتوازية الحرارة
واجهات مختلفة لسهولة التكامل
• واجهات DVP/LVDS/USB2.0، مخرج بيانات الصورة RAW/YUV، التحكم في الموانئ المتسلسلة
مواصفات المنتج
| النموذج | iTL612/R |
| أداء كاشف الأشعة تحت البنفسجية | |
| مواد حساسة | أكسيد الفاناديوم |
| القرار | 640×512 |
| حجم البيكسل | 12μm |
| النطاق الطيفي | 8~14μm |
| NETD النموذجي | ≤40mk |
| معالجة الصور | |
| معدل الإطار | 30 هرتز |
| وقت البدء | 5s |
| الفيديو الرقمي | RAW/YUV/BT656 |
| خوارزمية الصورة | تصحيح عدم التكافؤ (NUC) الحد من الضوضاء ثلاثية الأبعاد (3DNR) مكافحة الضوضاء (DNS) ضغط النطاق الديناميكي (DRC) تعزيز الحافة (EE) |
| عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
| برامج الكمبيوتر | |
| برنامج ICC | وحدة التحكم و عرض الفيديو |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Male) |
| لوحة توسيع USB | النوع-ج |
| واجهة الاتصال | RS232-TTL/USB20 |
| واجهة الفيديو الرقمية | CMOS8 / USB2.0 |
| فولتاج التغذية | 3.3V±0.1V VDC |
| استهلاك الطاقة النموذجي | 0.7W |
| قياس الحرارة | |
| نطاق درجة حرارة العمل | -10°C~+50°C |
| نطاق قياس الحرارة | -20°C~+150°C، 0°C~550°C؛ دعم التخصيص والتوسيع |
| دقة قياس الحرارة | أعلى من ±3°C أو ±3% (@23°C±3°C) |
| قياس درجة الحرارة الإقليمية | دعم القيمة القصوى والحد الأدنى والمتوسطة لدرجة الحرارة الإقليمية للإنتاج |
| SDK | دعم ويندوز/لينكس/أرم؛ تحقيق تحليل تدفق الفيديو وتحويل من الرمادي إلى درجة الحرارة |
| الخصائص الجسدية | |
| الحجم (ملم) | 21×22.3×27.3 (مع عدسة 9.1 ملم) |
| الوزن | 20.8g±1.5g (مع عدسة 9.1mm) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5% إلى 95%، غير مكثفة |
| اهتزاز | 5.35جرام، 3 محور |
| الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
| الشهادات | ROHS2.0/REACH |
| البصريات | |
| العدسة الاختيارية | التركيز الثابت: 9.1 ملم |
التطبيقات الصناعية
ويمكن دمج وحدة التصوير الحراري iTL612/R في حمولات الطائرات بدون طيار والأجهزة القابلة للارتداء بحيث تستخدم على نطاق واسع في مجالاتالصيانة التنبؤية، فحص الطاقة الكهروضوئية، حماية البيئة، البحوث العلمية، التصوير الجوي، التحقيقات الشرطة، الإغاثة والإنقاذ، الوقاية من حرائق الغابات، السلامة الحضرية، الخ.
محفظة منتجات متنوعة
مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، وبرامج الكاميرا، والوحدات لتلبية متطلبات التكامل المختلفة.
مجموعة متنوعة من المنتجات
توفر دقة مجموعة متعددة ، وحجم البكسلات ، ومجموعات الموجات ، وخيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
أداء ممتاز
صورة واضحة، حجم ضيق، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية مصممة للقيام تحت مجموعة واسعة من التحديات البيئية.
التكامل السهل
خيارات الواجهة المتعددة تجعل التكامل سهلاً وتتيح التطوير السريع عبر مجالات التطبيقات المتعددة.
الأسئلة الشائعة
1ما هو NETD؟
NETD يشير إلى "فرق درجة الحرارة المكافئ للضوضاء".هو مقياس لمدى قدرة كاشف التصوير الحراري على التمييز بين اختلافات صغيرة جداً في الإشعاع الحراري في الصورةعادة ما يتم التعبير عن NETD في ميلين كلفين (mK). عادة ما يكون الرقم أقل من NETD ، كلما ارتفعت الحساسية الحرارية.
2ما هو SWaP3؟
SWaP3 يشير إلى الحجم والوزن والقوة والأداء والسعر. إنه يشير إلى الاتجاه التكنولوجي لصناعة الأشعة تحت الحمراء.
3ما هو DRI؟
عادة ما يشير DRI إلى مسافة الكشف والاعتراف والتحديد لنظام التصوير الحراري. إنه معيار حاسم للحكم على أداء نظام التصوير الحراري.
