وحدة حرارية غير مبردة بدقة 1280 × 1024 ومسافة بكسل 8 ميكرومتر ومعدل إطار 30 هرتز لكاميرا الأشعة تحت الحمراء
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024 | معدل الإطار | 25/30 هرتز |
|---|---|---|---|
| استهلاك الطاقة | 1 واط | NETD نموذجي | ≥30 مللي كلفن |
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 8 ميكرومتر |
| إبراز | وحدة حرارية غير مبردة GST,وحدة حرارية غير مبردة للطائرات بدون طيار,نواة كاميرا حرارية بمعدل إطارات 30 هرتز |
||
منتوج وصف

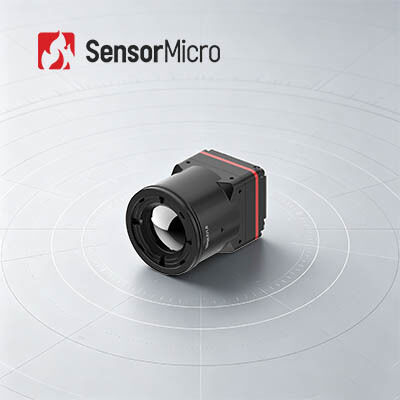

وحدة حرارية غير مبردة 1280x1024/8μm معدل الإطار 30Hz
لمحة عامة عن المنتج
تم تصميمها لسيناريوهات تطبيق الأشعة تحت الحمراء الميدانية والمتنقلة ، وتكسر نواة كاميرا الأشعة تحت الحمراء المضغوطة ميكابيكسل iTL1208 التوازن بين الحجم الصغير والكشف الحراري عالي الدقة..6 × 22.6 × 34.5 ملم البصمة الصغيرة للغاية وجسم خفيف الوزن 35.7 غرامًا يجعله جوهر الرؤية المثالي للأجهزة المحمولة المدمجة والمنصات المتنقلة المثبتة في المركبات.
مدعومة بواسطة كاشف 8 ميكرو بيكسل و خوارزميات متقدمة لتنسيق الصورة، يقدم iTL1208 صورًا حرارية عالية الجودة واضحة للغاية بحساسية حرارية فائقة عالية على مستوى 30mK،يلتقط بسهولة إشارات حرارة غير طبيعية خفيفةيمكن نشرها على نطاق واسع في سيناريوهات عمودية أساسية: مراقبة الأمن في الهواء الطلق على مدار الساعة ، والفحص الحراري للمعدات الصناعية في الموقع ، وتحديد الموقع المرئي لمكافحة الحرائق عالية درجة الحرارة ،والبحث والإنقاذ في حالات الطوارئ.
مع واجهات plug-and-play ومتوافقية العدسة المرنة ، فإنه يتكيف مع الإنتاج الضخم ونشر المنتجات النهائية في الموقع في جميع الصناعات المذكورة أعلاه.
الخصائص الرئيسية
- تصميم خفيف للغاية:الحجم المدمج من 22.6 × 22.6 × 34.5mm ووزن 34.5g (بما في ذلك عدسة 12 مم) مع أعلى مستويات التكامل في فئتها
- حساسية عالية، الكشف الدقيق:حجم البكسل 8μm ضئيل للغاية بدقة 1280 × 1024 ، مما يوفر تفاصيل دقيقة وصور واضحة مع NETD نموذجي ≤ 30mK للكشف الموثوق به عن اختلافات درجة الحرارة الدقيقة
- تطوير مبسط، اندماج سريع:خيارات عدسة بصرية متعددة ، واجهة خروج الصورة MIPI CSI ، خروج بيانات الصورة RAW و YUV مع التحكم عبر منفذ متسلسل / I2C
مواصفات المنتج
| النموذج | ITL1208 |
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 1280×1024 |
| حجم البيكسل | 8μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤30mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30 هرتز |
| وقت البدء | ≤6s |
| الفيديو الرقمي | الـ RAW/YUV |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| الكهرباء | |
| واجهة خارجية قياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصال | TTL-232/I2C |
| واجهة الفيديو الرقمية | MIPI-CSI |
| فولتاج التغذية | 4.5-5.5 فولت |
| استهلاك الطاقة النموذجي | 1W |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | التركيز الثابت: 5/10/12/17/25/35 ملم |
التطبيقات الصناعية
ويمكن استخدام وحدة التصوير الحراري iTL1208 في مجالات مكافحة الحرائق في الغابات، وصيانة الطاقة، والتفتيش الضوئي، ومراقبة الأمن، والأجهزة القابلة للارتداء، والأجهزة المحمولة، وغيرها.
فوائد المنتج
- مجموعة منتجات متنوعة:مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف عن الأشعة تحت الحمراء، وبرامج الكاميرا، والوحدات لتلبية متطلبات التكامل المختلفة
- مجموعة متنوعة من المنتجات:توفر مجموعات من دقة المصفوفات المتعددة وحجم البكسلات وموجات الموجات وخيارات العدسات مرونة أكبر لتطبيقات متنوعة
- أداء ممتاز:الصور الواضحة، الحجم المدمج، استهلاك الطاقة المنخفضة، الحساسية العالية، والموثوقية القوية
- التكامل السهل:خيارات الواجهة المتعددة تجعل التكامل سهلا وتتيح التطوير السريع عبر مجالات تطبيق متعددة
الأسئلة الشائعة
ما هو NETD؟
NETD يشير إلى "فرق درجة الحرارة المكافئ للضوضاء".هو مقياس لمدى قدرة كاشف التصوير الحراري على التمييز بين اختلافات صغيرة جداً في الإشعاع الحراري في الصورةعادة ما يتم التعبير عن NETD في ميلين كلفين (mK). عادة ما يكون الرقم أقل من NETD ، كلما ارتفعت الحساسية الحرارية.
ما هو SWaP3؟
SWaP3 يشير إلى الحجم والوزن والقوة والأداء والسعر. إنه يشير إلى الاتجاه التكنولوجي لصناعة الأشعة تحت الحمراء.
ما هو DRI؟
عادة ما يشير DRI إلى مسافة الكشف والاعتراف والتحديد لنظام التصوير الحراري. إنه معيار حاسم للحكم على أداء نظام التصوير الحراري.
