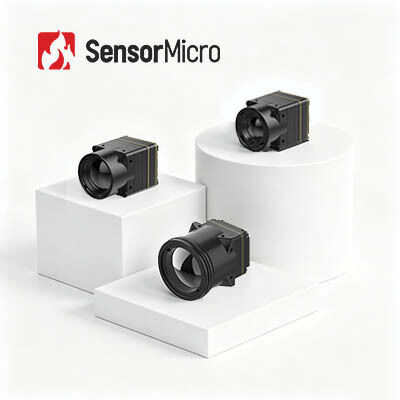

وحدة الكاميرا الحرارية الصغيرة غير المبردة مع دقة 640x512 8μm Pixel Pitch و ≤30mK حساسية NETD
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL608 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.4 واط |
|---|---|---|---|
| معدل الإطار | 30/50 هرتز | المدى الطيفي | 8 ~ 14 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن | درجة البكسل | 8 ميكرومتر |
| إبراز | وحدة الكاميرا الحرارية النموذجية غير المبردة,وحدة الكاميرا الحرارية غير المبردة بدون طيار,الكاميرا الحرارية بدون طيار 640x512 |
||
منتوج وصف
وحدة الكاميرا الحرارية الصغيرة غير المبردة 640x512/8μm NETD 30mk
نظرة عامة على المنتج
صغير الحجم، قوي في الأداء - تعرف على قلب الكاميرا الحرارية المصغرة iTL608! تزن وحدة التصوير الحراري بحجم الإبهام 6.7 جرامًا فقط، وتتميز بأبعاد صغيرة جدًا وتكامل عالي المستوى لتضمين الأجهزة المحمولة. يحتوي على كاشف VOx احترافي، ودقة واضحة تبلغ 640 × 512 وحساسية فائقة تبلغ ≥30 مللي كلفن، وهو يرصد الاختلافات الدقيقة في درجات الحرارة غير المرئية بالعين المجردة. استمتع ببدء التشغيل السريع لمدة 6 ثوانٍ، ومعدلات الإطارات المزدوجة السلسة، وتحسين الصورة الذكي NUC و3DNR للحصول على مرئيات حرارية لا تشوبها شائبة. تم تصميمه بشكل متين للعمل بثبات من -40 درجة مئوية إلى +70 درجة مئوية، وهو يدعم خيارات الواجهة متعددة الاستخدامات والتطوير المرن، وأجهزة التصوير الحراري المحمولة الملائمة تمامًا، ومراقبة الأمان وتطبيقات الرؤية الليلية طوال اليوم.
الميزات الرئيسية
تصميم خفيف الوزن للغاية
- حجم صغير 13 × 13 × 18.3 ملم ووزن 6.7 ±1.5 جم (بما في ذلك عدسة مقاس 6 مم)
- من أعلى مستويات التكامل في فئتها
حساسية عالية، كشف دقيق
- حجم بكسل صغير جدًا يبلغ 8μm بدقة 640 × 512، مما يوفر تفاصيل دقيقة وصورًا واضحة
- NETD النموذجي ≥ 30 مللي كلفن، مما يتيح اكتشافًا موثوقًا للاختلافات الدقيقة في درجات الحرارة
تطوير مبسط، تكامل سريع
- تتوفر خيارات عدسات بصرية متعددة لتلبية متطلبات التطبيقات المتنوعة
- يدعم واجهات إخراج الصور المتعددة، بما في ذلك MIPI/USB 2.0/BT.656
- إخراج بيانات الصور RAW وYUV، مع التحكم عبر المنفذ التسلسلي/I2C
مواصفات المنتج
| نموذج | iTL608 |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 640×512 |
| حجم البكسل | 8 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن |
| معالجة الصور | |
| معدل الإطار الرقمي | 30/50 هرتز |
| وقت البدء | ≥6 ثانية |
| الفيديو الرقمي | الخام/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | |
| برمجة | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصالات | TTL-232/USB2.0/I2C |
| واجهة الفيديو الرقمية | MIPI/USB2.0/BT.656 |
| جهد الإمداد | 4-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.4 واط |
| ميكانيكية | |
| الحجم (بما في ذلك العدسة) | مع عدسة 6 ملم: 13 × 13 × 18.3 ملم (القطر الخارجي للعدسة Φ12.3 ملم) مع عدسة 8.7 ملم: 13 × 13 × 19.8 ملم (القطر الخارجي للعدسة Φ15.6 ملم) مع عدسة 16.7 ملم: 13 × 13 × 27.9 ملم (القطر الخارجي للعدسة Φ22.2 ملم) مع عدسة 30 ملم: 13 × 13 × 39 ملم (القطر الخارجي للعدسة Φ36 ملم) |
| الوزن (بما في ذلك العدسة) | 6.7±1.5 جرام (عدسة 6 مم) 7.5±1.5 جرام (عدسة 8.7 ملم) 17±1.5 جرام (عدسة 16.7 ملم) 42.7±1.5 جرام (عدسة 30 ملم) |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | التركيز الحراري الثابت: 6/8.7/16.7/30 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL608 في مجالات مكافحة حرائق الغابات وصيانة الطاقة والفحص الكهروضوئي ومراقبة الأمن والأجهزة القابلة للارتداء والأجهزة المحمولة وما إلى ذلك.
حلول التصوير الحراري الشاملة
- حساسية عالية وأداء ممتاز
- التكنولوجيا الرائدة عالميا في صناعة الأشعة تحت الحمراء
- أجهزة الكشف بالأشعة تحت الحمراء المختلفة المتاحة
- كل من أجهزة كشف الأشعة تحت الحمراء غير المبردة والمبردة بتنسيقات مختلفة وحجم بكسل
- إنتاج الحجم لضمان التسليم السريع
- ثلاثة خطوط إنتاج بقدرة إنتاجية سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة المتداولة
1. هل يمكنك منع التصوير الحراري؟
في معظم الحالات، لا يمكنك ذلك. لكن الأشعة تحت الحمراء لا يمكنها اختراق الجدران، كما يمكن للزجاج أن يحجب الأشعة تحت الحمراء. لذلك، إذا كنت لا تريد أن يتم اكتشافك، يمكنك الاختباء خلف الزجاج أو الجدران لمنع التصوير الحراري.
2. اللون الزائف - الحمم البركانية
في اللون الزائف للحمم البركانية، يشير اللون الأبيض إلى ارتفاع درجة الحرارة ويشير اللون الأحمر الداكن إلى انخفاض درجة الحرارة. تستخدم لوحة الألوان بأكملها الألوان الدافئة. بالنسبة لأهداف درجات الحرارة العالية جدًا، فهي أكثر توافقًا مع الرؤية البشرية.
3. ما هو نطاق DRI؟
إنها وسيلة لقياس المسافة التي يمكن أن ينتج عندها كاشف الأشعة تحت الحمراء صورة لهدف محدد ويمكن تقسيمها إلى نطاق الكشف، نطاق التعرف، نطاق التعريف.
د (الكشف): القدرة على تمييز الشيء من الخلفية
R (التعرف): القدرة على تصنيف فئة الكائن (حيوان، إنسان، مركبة، قارب ...)
أنا (تحديد الهوية): القدرة على وصف الشيء بالتفصيل (رجل يرتدي قبعة، غزال، سيارة جيب...)
وفقًا لمعايير جونسون، عندما يكون احتمال رؤية تفاصيل الهدف على مسافة DRI هو 50%، فإن الحد الأدنى لأزواج خط الأرقام للهدف هو 1:3:6 (أو 1:4:8)، والحد الأدنى المقابل لعدد وحدات البكسل هو 2:6:12 (أو 2:8:16).
بافتراض أن قطر الهدف هو H، والبعد البؤري هو f، وحجم البكسل هو d، وعدد أزواج الخطوط هو n، ثم مسافة العرض L=H×f/(2n×d)
