وحدة الكاميرا الحرارية النموذجية غير المبردة 640x512 30Hz NETD 40mk للطائرات بدون طيار
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالقرار | 640 × 512 | استهلاك الطاقة | 0.7 واط |
---|---|---|---|
النطاق الطيفي | 8 ~ 14 ميكرومتر | مساحة وحدة الصورة | 12 ميكرومتر |
NETD النموذجي | ≤40 م ك | معدل الإطار | 30 هرتز |
تسليط الضوء | وحدة الكاميرا الحرارية النموذجية غير المبردة,وحدة الكاميرا الحرارية غير المبردة بدون طيار,الكاميرا الحرارية بدون طيار 640x512 |

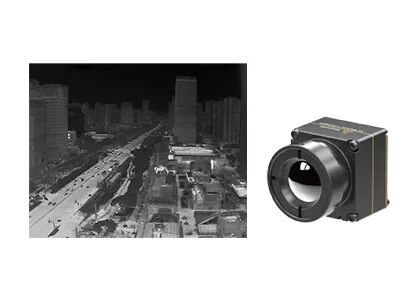

وحدة الكاميرا الحرارية غير المبردة 640x512 12μm للطائرات بدون طيار النموذجية NETD≤40mk
يدمج قلب كاميرا الأشعة تحت الحمراء iTL612R كاشف حراري بالأشعة تحت الحمراء بحجم 640x512 / 12μm (WLP).إنها وحدة تصوير حراري إشعاعي LWIR غير مبردة للطائرات بدون طيار مع نطاق طيفي من 8 إلى 14 ميكرومتر.
تتميز وحدة الكاميرا الحرارية iTL612 بعرض صور حاد ونقي وحجم صغير وتكلفة منخفضة.تم تصميم الوحدة الحرارية غير المبردة iTL612R من أجل SWaP المحسّن بالكامل ، وهي توفر حلاً موثوقًا لتكامل نظام الأشعة تحت الحمراء مع مساحة محدودة.وصل هيكلها المضغوط إلى المستوى الأعلى من نفس وحدة المواصفات.كما أن لديها وظيفة حرارية اختيارية بمدى قياس من -20 ~ 550 ℃ لقياس درجة الحرارة الصناعية.
تم تطوير الوحدة الحرارية iTL612 خصيصًا لمجال الصيانة التنبؤية ، والتفتيش الكهروضوئي ، وحماية البيئة ، والبحث العلمي ، والتصوير الجوي ، وتحقيقات الشرطة ، والإغاثة والإنقاذ ، ومنع حرائق الغابات ، والسلامة الحضرية ، إلخ.
تصميم مدمج وخفيف الوزن
• الحجم: 21 مم × 22.3 مم × 27.3 مم (مع عدسة 9.1 مم)
• الوزن: 20.8 جرام ± 1.5 جرام (مع عدسة 9.1 ملم)
• استهلاك منخفض للطاقة يصل إلى 0.7 واط
صورة واضحة وقياس إشعاع دقيق
• خوارزمية جديدة لمعالجة الصور: NUC / 3DNR / DNS / DRC / EE
• دعم Windows / Linux / ARM SDK
• دعم قياس درجة الحرارة الإقليمية ، نقطة & متساوي الحرارة
واجهات متعددة لسهولة التكامل
• واجهات DVP / LVDS / USB2.0 ، إخراج بيانات صورة RAW / YUV ، التحكم في المنفذ التسلسلي
نموذج | iTL612 / R |
أداء كاشف الأشعة تحت الحمراء | |
المواد الحساسة | أكسيد الفاناديوم |
الدقة | 640 × 512 |
حجم بكسل | 12 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD النموذجي | ≤40 م ك |
معالجة الصورة | |
معدل الإطار | 30 هرتز |
وقت بدء التشغيل | 5 ثانية |
فيديو رقمية | RAW / YUV / BT656 |
خوارزمية الصورة | تصحيح عدم التوحيد (NUC) تقليل التشويش ثلاثي الأبعاد (3DNR) إزالة الضوضاء (DNS) ضغط النطاق الديناميكي (DRC) تحسين الحواف (EE) |
عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
برامج الكمبيوتر | |
برنامج ICC | وحدة التحكم وعرض الفيديو |
الخصائص الكهربائية | |
الواجهة الخارجية القياسية | 30Pin_HRS: DF40C-30DP-0.4V (51) ، (HRS ، ذكر) |
مجلس توسيع USB | نوع سي |
واجهة الاتصالات | RS232-TTL / USB2.0 |
واجهة الفيديو الرقمية | CMOS8 / USB2.0 |
مصدر التيار | 3.3 فولت ± 0.1 فولت تيار مستمر |
استهلاك الطاقة النموذجي | 0.7 واط |
قياس الحرارة | |
نطاق الحرارة الشغالة | -10 درجة مئوية ~ + 50 درجة مئوية |
نطاق قياس درجة الحرارة | -20 درجة مئوية ~ + 150 درجة مئوية ، 0 درجة مئوية ~ 550 درجة مئوية ؛دعم التخصيص والتوسع |
دقة قياس درجة الحرارة | أكبر من ± 3 درجة مئوية أو ± 3٪ (@ 23 ℃ ± 3 ℃) |
قياس درجة الحرارة الإقليمية | دعم القيمة القصوى والدنيا والمتوسط لدرجة الحرارة الإقليمية للمخرجات |
SDK | دعم Windows / Linux / ARM ؛حقق تحليل دفق الفيديو وتحويله من الرمادي إلى درجة الحرارة |
الخصائص البدنية | |
الحجم (مم) | 21 × 22.3 × 27.3 (مع عدسة 9.1 ملم) |
وزن | 20.8 جرام ± 1.5 جرام (مع عدسة 9.1 ملم) |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | 5.35 غرام ، 3 محاور |
صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
الشهادات | ROHS2.0 / تصل |
بصريات | |
عدسة اختيارية | تركيز ثابت ثابت: 9.1 ملم |
يمكن دمج وحدة التصوير الحراري iTL612 / R في حمولات الطائرات بدون طيار والأجهزة القابلة للارتداء بحيث يتم استخدامها على نطاق واسع في مجالاتالصيانة التنبؤية ، والتفتيش الكهروضوئي ، وحماية البيئة ، والبحث العلمي ، والتصوير الجوي ، وتحقيقات الشرطة ، والإغاثة والإنقاذ ، ومنع حرائق الغابات ، والسلامة الحضرية ، إلخ.
1. هل يمكنك منع التصوير الحراري؟
في معظم الحالات ، لا يمكنك ذلك.لكن الأشعة تحت الحمراء لا يمكنها اختراق الجدران ، كما يمكن للزجاج أن يحجب الأشعة تحت الحمراء.لذا ، إذا كنت لا ترغب في أن يتم الكشف عنك ، يمكنك الاختباء خلف الزجاج أو الجدران لمنع التصوير الحراري.
2. اللون الزائف - الحمم البركانية
في اللون الزائف للحمم البركانية ، يشير اللون الأبيض إلى درجة حرارة عالية ويشير اللون الأحمر الداكن إلى درجة حرارة منخفضة.يستخدم لوح الألوان بالكامل ألوانًا دافئة.بالنسبة للأهداف ذات درجات الحرارة العالية جدًا ، فهي أكثر انسجامًا مع الرؤية البصرية البشرية.
3. ما هو نطاق DRI؟
إنها وسيلة لقياس المسافة التي يمكن أن ينتج عنها كاشف الأشعة تحت الحمراء صورة لهدف معين ويمكن تقسيمها إلى نطاق كشف ونطاق التعرف ونطاق تحديد.
D (الكشف): القدرة على تمييز كائن من الخلفية
R (التعرف): القدرة على تصنيف فئة الكائن (حيوان ، إنسان ، مركبة ، قارب ...)
أنا (تحديد الهوية): القدرة على وصف الشيء بالتفصيل (رجل مع قبعة ، غزال ، جيب ...)
وفقًا لمعايير جونسون ، عندما يكون احتمال تفاصيل الهدف المرئية على مسافة DRI 50٪ ، يكون الحد الأدنى لأزواج خط الرقم للهدف 1: 3: 6 (أو 1: 4: 8) ، والحد الأدنى المقابل لعدد البكسل هي 2: 6: 12 (أو 2: 8: 16).
بافتراض أن القطر المستهدف هو H ، والبعد البؤري هو f ، وحجم البكسل هو d ، وعدد أزواج الخطوط هو n ، ثم مسافة العرض L = H × f / (2n × d)
