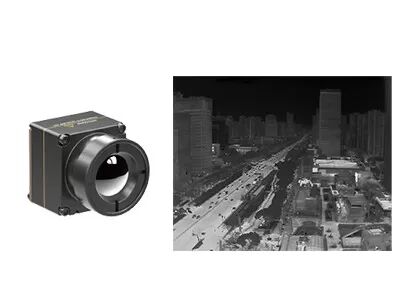

كاميرا حرارية بدون طيار سريعة التكامل مع كاشف حراري غير مبرد بالأشعة تحت الحمراء
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL612 / R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.7 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD نموذجي | ≥40 مللي كلفن | معدل الإطار | 30 هرتز |
| إبراز | كاميرا حرارية بدون طيار سريعة التكامل,كاميرا حرارية بدون طيار للكشف عن الأشعة تحت الحمراء,كاميرا حرارية بدون طيار 0.7 وات |
||
منتوج وصف
TWIN612 وحدة التصوير الحراري
الكاميرا الحرارية للطائرات بدون طيار ذات التكامل السريع مع كاشف الحرارة تحت الحمراء غير المبرد 640x512 12μm
المنتج Descالتمزق
يدمج جوهر الكاميرا تحت الحمراء iTL612R جهاز كشف حراري تحت الحمراء من طراز 640x512 / 12μm.إنها وحدة تصوير حراري إشعاعي LWIR غير مبردة للطائرات بدون طيار مع نطاق طيفي من 8 إلى 14μm.
تتمتع وحدة الكاميرا الحرارية iTL612 بعرض صورة حاد وشحوم ، وحجم صغير وتكلفة منخفضة. موجهة لتحسين SWaP بالكامل ،توفر وحدة الحرارة غير المبردة iTL612R حلًا موثوقًا لدمج نظام الأشعة تحت الحمراء مع مساحة محدودةبنيته المدمجة قد وصلت إلى أعلى مستوى من نفس وحدات المواصفات.كما يحتوي على وظيفة حرارية اختيارية مع نطاق قياس من -20 °C ~ 550 °C لقياس درجة الحرارة الصناعية.
وحدة الحرارة iTL612 تم تطويرها خصيصاً لمجال الصيانة التنبؤية، والفحص الضوئي، وحماية البيئة، والبحث العلمي، والتصوير الجوي،تحقيقات الشرطة، الإغاثة والإنقاذ ، منع حرائق الغابات ، السلامة الحضرية ، الخ
الخصائص الرئيسية
التصميم المدمج والخفيف
• الحجم: 21mm × 22.3mm × 27.3mm (مع عدسة 9.1mm)
• الوزن: 20.8g±1.5g (مع عدسة 9.1mm)
• استهلاك طاقة منخفض يصل إلى 0.7 واط
صورة واضحة و قياس أشعة دقيق
• خوارزمية معالجة الصور الجديدة تمامًا: NUC/3DNR/DNS/DRC/EE
• دعم Windows/Linux/ARM SDK
• دعم قياس درجات الحرارة الإقليمية والنقطية والمتوازية الحرارة
واجهات مختلفة لسهولة التكامل
• واجهات DVP/LVDS/USB2.0، مخرج بيانات الصورة RAW/YUV، التحكم في الموانئ المتسلسلة
مواصفات المنتج
| النموذج | iTL612/R |
| أداء كاشف الأشعة تحت البنفسجية | |
| مواد حساسة | أكسيد الفاناديوم |
| القرار | 640×512 |
| حجم البيكسل | 12μm |
| النطاق الطيفي | 8~14μm |
| NETD النموذجي | ≤40mk |
| معالجة الصور | |
| معدل الإطار | 30 هرتز |
| وقت البدء | 5s |
| الفيديو الرقمي | RAW/YUV/BT656 |
| خوارزمية الصورة | تصحيح عدم التكافؤ (NUC) الحد من الضوضاء ثلاثية الأبعاد (3DNR) مكافحة الضوضاء (DNS) ضغط النطاق الديناميكي (DRC) تعزيز الحافة (EE) |
| عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
| برامج الكمبيوتر | |
| برنامج ICC | وحدة التحكم و عرض الفيديو |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Male) |
| لوحة توسيع USB | النوع-ج |
| واجهة الاتصال | RS232-TTL/USB20 |
| واجهة الفيديو الرقمية | CMOS8 / USB2.0 |
| فولتاج التغذية | 3.3V±0.1V VDC |
| استهلاك الطاقة النموذجي | 0.7W |
| قياس الحرارة | |
| نطاق درجة حرارة العمل | -10°C~+50°C |
| نطاق قياس الحرارة | -20°C~+150°C، 0°C~550°C؛ دعم التخصيص والتوسيع |
| دقة قياس الحرارة | أعلى من ±3°C أو ±3% (@23°C±3°C) |
| قياس درجة الحرارة الإقليمية | دعم القيمة القصوى والحد الأدنى والمتوسطة لدرجة الحرارة الإقليمية للإنتاج |
| SDK | دعم ويندوز/لينكس/أرم؛ تحقيق تحليل تدفق الفيديو وتحويل من الرمادي إلى درجة الحرارة |
| الخصائص الجسدية | |
| الحجم (ملم) | 21×22.3×27.3 (مع عدسة 9.1 ملم) |
| الوزن | 20.8g±1.5g (مع عدسة 9.1mm) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5% إلى 95%، غير مكثفة |
| اهتزاز | 5.35جرام، 3 محور |
| الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
| الشهادات | ROHS2.0/REACH |
| البصريات | |
| العدسة الاختيارية | التركيز الثابت: 9.1 ملم |
التطبيقات الصناعية
ويمكن دمج وحدة التصوير الحراري iTL612/R في حمولات الطائرات بدون طيار والأجهزة القابلة للارتداء بحيث تستخدم على نطاق واسع في مجالاتالصيانة التنبؤية، فحص الطاقة الكهروضوئية، حماية البيئة، البحوث العلمية، التصوير الجوي، التحقيقات الشرطة، الإغاثة والإنقاذ، الوقاية من حرائق الغابات، السلامة الحضرية، الخ.
ملف الشركة
رؤيتنا: دفع حدود الإحساس وتغيير الطريقة التي يتواصل بها الناس مع العالم من حولهم.
مهمتنا: استغلال قوة تكنولوجيا الاستشعار بالأشعة تحت الحمراء لتحويل الصناعات في جميع أنحاء العالم، مما يتيح اتخاذ قرارات أكثر ذكاءً، وبيئات أكثر أمانًا، ومستقبل أكثر اتصالًا.
قيمتنا: لخلق تكنولوجيا تحت الحمراء المتقدمة التي تجعل العالم مكانا أفضل.
الأسئلة الشائعة
1ما هي الحساسية الحرارية؟
الحساسية الحرارية ، والتي تسمى أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معيار رئيسي لتقييم كاميرات التصوير الحراري المتوسطة الموجة (MWIR) والموجة الطويلة (LWIR).وترتبط مباشرة بالوضوح الذي يقاس بواسطة آلة تصوير الحرارةهي قيمة رقمية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة ويتم قياسها في ملي كلفين (mK). كلما كانت قيمة الحساسية الحرارية أقل ،كلما كانت الحساسية أعلى وكلما كانت الصورة أكثر وضوحاً.
2ما هي تطبيقات التصوير الحراري؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري بالأشعة تحت الحمراء.المنتجات التي تم تطويرها على أساس هاتين التقنيتين تستخدم على نطاق واسع في مجال الأمن والمراقبة، حمولات الطائرات بدون طيار ، التفتيش الصناعي ، مكافحة الحرائق ، الصيانة التنبؤية ، ADAS ، الوقاية من الأوبئة ، AIoT الخ.
3ما هو SWaP3؟
SWaP3 يشير إلى الحجم والوزن والقوة والأداء والسعر. إنه يشير إلى الاتجاه التكنولوجي لصناعة الأشعة تحت الحمراء.
