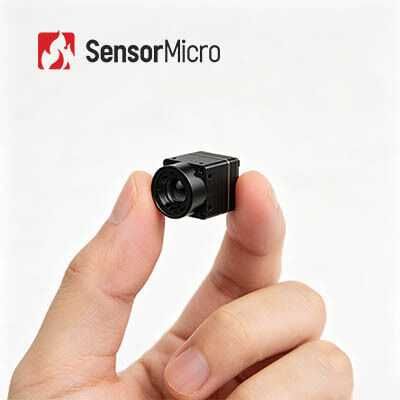

جوهر الكاميرا الحرارية غير المبردة للتكامل السريع مع دقة 640x512 و 8μm Pixel Pitch ل ≤30mK NETD
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL608 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| درجة البكسل | 8 ميكرومتر | NETD نموذجي | ≥30 مللي كلفن |
|---|---|---|---|
| دقة | 640x512 | استهلاك الطاقة | 0.4 واط |
| المدى الطيفي | 8 ~ 14 ميكرومتر | معدل الإطار | 30/50 هرتز |
| إبراز | كاميرا حرارية بدون طيار سريعة التكامل,كاميرا حرارية بدون طيار للكشف عن الأشعة تحت الحمراء,كاميرا حرارية بدون طيار 0.7 وات |
||
منتوج وصف
جوهر الكاميرا الحرارية ذات التكامل السريع مع كاشف الأشعة تحت الحمراء غير المبرد 640x512 8μm
لمحة عامة عن المنتج
تبسيط تطوير منتجات التصوير الحراري الخاص بك مع قلب الأشعة تحت الحمراء iTL608 قابلة للتكيف للغايةهذا النواة المدمجة تدعم العديد من خيارات العدسات البصرية قابلة للتكوين لتتناسب مع سيناريوهات التطبيق المختلفة ومتطلبات المسافة البؤرية.
يحتوي على بروتوكولات إخراج شاملة ، بما في ذلك MIPI و USB 2.0 و BT.656، مع أنماط خروج بيانات الصورة المزدوجة RAW و YUV المرنة. يمكن للمستخدمين تنفيذ تكوين معايير الجهاز والتحكم في الوظائف بسهولة عبر منفذ متسلسل أو اتصال I2C.
وبالإضافة إلى التوافق المتميز، فإنه يحافظ على أداء من الدرجة الصناعية النخبة: هيكل مصغّر خفيف للغاية، تصوير 640 * 512 عالية الدقة، كشف حساس ≤30mK، بدء سريع،تحسين الصورة الذكية والعمل المستقر في درجة حرارة عاليةإنه الأساس الأكثر فعالية من حيث التكلفة للجهاز الحراري المحمول والأجهزة الصغيرة للمراقبة وأدوات الرؤية الليلية المحمولة.
الخصائص الرئيسية
- تصميم خفيف للغاية- الحجم المدمج من 13 * 13 * 18.3 مم ووزن 6.7 ± 1.5 غرام (بما في ذلك عدسة 6 مم) - من بين أعلى مستويات التكامل في فئتها
- حساسية عالية، اكتشاف دقيق- 8μm حجم بكسل صغير للغاية مع 640 * 512 دقة، وتقديم التفاصيل الدقيقة والصور الواضحة - NETD نموذجية ≤ 30mK، مما يتيح الكشف الموثوق به عن اختلافات درجة الحرارة الدقيقة
- تطوير مبسط، اندماج سريع- خيارات عدسة بصرية متعددة متاحة لتلبية متطلبات التطبيقات المتنوعة - يدعم العديد من واجهات إنتاج الصور ، بما في ذلك MIPI / USB 2.0 / BT.656 - إنتاج بيانات الصور RAW و YUV ،مع التحكم عبر منفذ متسلسل/I2C
مواصفات المنتج
| النموذج | ITL608 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 640*512 |
| حجم البيكسل | 8μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤30mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 30/50 هرتز |
| وقت البدء | ≤6s |
| الفيديو الرقمي | المواد الخام/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| البرمجيات | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصال | TTL-232/USB2.0/I2C |
| واجهة الفيديو الرقمية | MIPI/USB2.0/BT656 |
| فولتاج التغذية | 4-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.4W |
| الميكانيكية | |
| الحجم (بما في ذلك العدسة) | مع عدسة 6 مم: 13 * 13 * 18.3 مم (قطر العدسة الخارجي Φ12.3 مم) مع عدسة 8.7mm: 13 * 13 * 19.8 mm (قطر العدسة الخارجي Φ15.6 mm) مع عدسة 16.7mm: 13 * 13 * 27.9 mm (قطر العدسة الخارجي Φ22.2 mm) مع عدسة 30 مم: 13 * 13 * 39 مم (قطر العدسة الخارجي Φ36 مم) |
| الوزن (بما في ذلك العدسة) | 6.7±1.5g (6mm lens) 7.5±1.5g (عدسة 8.7mm) 17±1.5g (16.7mm عدسة) 42.7±1.5g (30mm lens) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | التركيز الثابت: 6/8.7/16.7/30 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL608 في مجالات مكافحة الحرائق في الغابات ، وصيانة الطاقة ، والفحص الضوئي ، ومراقبة الأمن ، والأجهزة القابلة للارتداء ، والأجهزة المحمولة ، وما إلى ذلك.
ملف الشركة
رؤيتنا:لتعزيز حدود الإحساس وتحويل الطريقة التي يتواصل بها الناس مع العالم من حولهم.
مهمتنا:للاستفادة من قوة تكنولوجيا الاستشعار بالأشعة تحت الحمراء لتحويل الصناعات في جميع أنحاء العالم، مما يتيح اتخاذ قرارات أكثر ذكاءً، وبيئات أكثر أمانًا، ومستقبل أكثر اتصالًا.
قيمتنا:لخلق تكنولوجيا تحت الحمراء المتقدمة التي تجعل العالم مكانا أفضل.
الأسئلة الشائعة
1ما هي الحساسية الحرارية؟
الحساسية الحرارية ، والتي تسمى أيضًا NETD (اختلاف درجة الحرارة المكافئة للضوضاء) ، هي معيار رئيسي لتقييم كاميرات التصوير الحراري المتوسطة الموجة (MWIR) والموجة الطويلة (LWIR).وترتبط مباشرة بالوضوح الذي يقاس بواسطة آلة تصوير الحرارةهي قيمة رقمية تمثل نسبة الإشارة إلى الضوضاء لفرق درجة الحرارة ويتم قياسها في ملي كلفين (mK). كلما كانت قيمة الحساسية الحرارية أقل ،كلما كانت الحساسية أعلى وكلما كانت الصورة أكثر وضوحاً.
2ما هي تطبيقات التصوير الحراري؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري بالأشعة تحت الحمراء.المنتجات التي تم تطويرها على أساس هاتين التقنيتين تستخدم على نطاق واسع في مجال الأمن والمراقبة، حمولات الطائرات بدون طيار ، التفتيش الصناعي ، مكافحة الحرائق ، الصيانة التنبؤية ، ADAS ، الوقاية من الأوبئة ، AIoT الخ.
3ما هو SWaP3؟
SWaP3 يشير إلى الحجم والوزن والقوة والأداء والسعر. إنه يشير إلى الاتجاه التكنولوجي لصناعة الأشعة تحت الحمراء.
