وحدة الكاميرا الحرارية LWIR غير المبردة 256x192 دقة 12μm حجم البكسل بدقة ± 2 °C للمنزل الذكي

  • Uncooled LWIR Thermal Camera Module 256x192 Resolution 12μm Pixel Size with ±2℃ Accuracy for Smart Home
مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل تيمو212
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
دقة قياس درجة الحرارة ± 2 ℃ أو ± 2٪ نطاق قياس درجة الحرارة -20 درجة مئوية ~ +550 درجة مئوية
وضع التركيز التركيز مجانا بيانات الناتج 14 بت الخام
دقة 256 * 192
إبراز

وحدة الكاميرا الحرارية LWIR 256x192

,

وحدة الكاميرا الحرارية للمنزل الذكي 12uM

,

نواة الكاميرا الحرارية LWIR 12uM
اترك رسالة
منتوج وصف

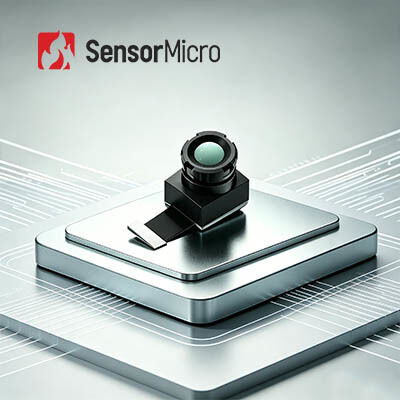

وحدة الكاميرا الحرارية LWIR غير المبردة 256x192 12μm للمنزل الذكي
نظرة عامة على المنتج

يدمج قلب كاميرا التصوير الحراري TIMO212 LWIR صفيف المستوى البؤري 256x192/12μm (FPA) كاشف الأشعة تحت الحمراء VOx غير المبرد ويتميز بوظيفة تصوير حراري اختيارية مع نطاق قياس من -20 درجة مئوية إلى 550 درجة مئوية لقياس درجة الحرارة الصناعية.

تم تصميم هذا المنتج للتكامل عبر قطاعات متنوعة بما في ذلك المحطات الطرفية المتنقلة والأدوات والعدادات وتطبيقات إنترنت الأشياء (IoT)، ويوفر تصغيرًا استثنائيًا واستهلاكًا منخفضًا للغاية للطاقة. وهو يدعم خيارات عدسات مجال الرؤية المتعددة لتلبية المتطلبات المتنوعة لزوايا المشاهدة وجودة التصوير عبر سيناريوهات التطبيقات المختلفة.

الميزات الرئيسية
  • وحدة مصغرة للغاية مع تحسين SWaP-C النهائي- كاشف معبأ على مستوى الرقاقة + بصريات على مستوى الرقاقة + مصراع الصمام الكهرومغناطيسي الصغير. أصغر وحدة حرارية تعمل بالأشعة تحت الحمراء تتيح وظائف التصوير الحراري الأساسية بأقصى قدر من الكفاءة من حيث التكلفة. حجم صغير وخفيف الوزن واستهلاك منخفض للطاقة مثالي للدمج في الأجهزة المصغرة.
  • خيارات بصرية مرنة، وقياس دقيق لدرجة الحرارة- تتوفر خيارات متعددة للعدسات، بما في ذلك العدسات ذات الزاوية الواسعة والعدسات المقربة لتلبية احتياجات التطبيقات المتنوعة. قياس درجة الحرارة بدقة عالية تصل إلى ±2 درجة مئوية؛ يدعم مراقبة درجة الحرارة الإقليمية والكاملة الإطار.
  • سهولة التكامل، والتنمية السريعة- يدعم واجهة صورة DVP المتوافقة مع مختلف الأنظمة الأساسية المدمجة. متوافق مع معايير RoHS 2.0 البيئية.
مواصفات المنتج
مواصفة تفاصيل
نموذج تيمو212
دقة 256×192
حجم البكسل 12 ميكرومتر
الاستجابة الطيفية 8-14 ميكرومتر
وضع التركيز التركيز مجاني
خيارات العدسة (HFOV/FL) 17.5 درجة/10 ملم | 25°/7 ملم | 56 درجة/3.2 ملم | 90 درجة/2.1 مللي متر
وزن 5.1±0.4 جرام | 4.4±0.4 جرام | 2±0.2 جرام | 4.8 ± 0.4 جرام
الحجم (بدون الشركة العامة للفوسفات) 16×14×18 ملم | 16×14×14.6 ملم | 14×12×9.8 ملم | 16×14×15.6 ملم
عدد أرقام التعريف الشخصية 40PIN
بيانات الإخراج 14 بت الخام
معدل الإطار التصوير الحراري: 25 هرتز، التصوير: 50 هرتز
نطاق قياس درجة الحرارة -20 درجة مئوية إلى +550 درجة مئوية (-20 درجة مئوية إلى +150 درجة مئوية | +100 درجة مئوية إلى 550 درجة مئوية)
دقة قياس درجة الحرارة أكبر من ±2 درجة مئوية / ±2%
درجة حرارة التشغيل -20 درجة مئوية إلى +60 درجة مئوية
رطوبة 5% إلى 85%
درجة حرارة التخزين -45 درجة مئوية إلى +85 درجة مئوية
شهادة بنفايات 2.0 / الوصول
التطبيقات الصناعية

تُستخدم وحدة الكاميرا الحرارية TIMO212 على نطاق واسع في الأمن الذكي، وAloT، والمراقبة الليلية، والأدوات والعدادات، ورؤية الآلة، وتطبيقات التصوير الحراري المختلفة.

كاشف الأشعة تحت الحمراء غير المبردة
وحدة الكاميرا الحرارية LWIR غير المبردة 256x192 دقة 12μm حجم البكسل بدقة ± 2 °C للمنزل الذكي 0
الأسئلة المتداولة
ما هو اللون الزائف؟

اللون الزائف، ويسمى أيضًا اللون الزائف، يحول التوزيع الحراري للأشياء إلى صور مرئية من خلال نظام التصوير الحراري بالأشعة تحت الحمراء ويعرضها على الشاشة بمستوى رمادي أو لون زائف. وهذا يسمح للمستخدمين بالحصول على توزيع درجة حرارة الأشياء. ولتسهيل التحليل الحراري، يتم تمثيل الصور باستخدام ألوان زائفة تمثل اختلافات درجات الحرارة بشكل مرئي.

ما هو عدد خيارات الألوان الزائفة التي توفرها وحدة التصوير الحراري لدينا؟

توفر الوحدة العديد من لوحات الألوان الزائفة بما في ذلك: White Hot، وLava، وIronbow، وHot Iron، وMedical، وArctic، وRainbow1، وRainbow2، وRed Hot.
