وحدة كاميرا الأشعة تحت الحمراء مبردة بدقة 1280x1024 وبكسل 10 ميكرومتر للكشف بعيد المدى
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | جافين GC1210HMF |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| عالية الوضوح | 1280x1024 | درجة البكسل | 10 ميكرومتر |
|---|---|---|---|
| معدل الإطار | 50 هرتز | NETD | 20mK(F2); 25 م ك (F4) |
| مقاس | 101 × 101 × 54 ملم | المدى الطيفي | 3.7 ~ 4.8 ميكرومتر ميجاوات |
| إبراز | وحدة أساسية لكاميرا الأشعة تحت الحمراء المبردة 12um,وحدة الكاميرا الأساسية للأشعة تحت الحمراء 1280 × 1024,نواة الكاميرا الحرارية للكشف عن المدى الطويل |
||
منتوج وصف

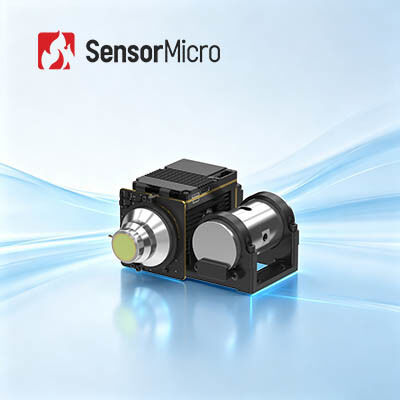

وحدة كاميرا الأشعة تحت الحمراء المبردة HOT بدقة 1280x1024 10 ميكرومتر للكشف بعيد المدى
نظرة عامة على المنتج
تتميز نواة كاميرا الأشعة تحت الحمراء GAVIN GC1210HMF بكاشف مبرد للأشعة تحت الحمراء متوسطة الموجة (MWIR) بدرجة حرارة تشغيل عالية (HOT) بدقة 1280 × 1024 / 10 ميكرومتر. مقارنةً بالحلول التقليدية بدقة 640 × 512 / 15 ميكرومتر للأشعة تحت الحمراء متوسطة الموجة، فإنها توفر مسافة بكسل أصغر بثلث ومصفوفة دقة أعلى بأربع مرات، مما يعزز بشكل كبير الدقة المكانية ووضوح الصورة. بالاقتران مع خوارزميات معالجة الصور المتقدمة، فإنها تقدم صورًا بالأشعة تحت الحمراء عالية الدقة وتفاصيل دقيقة بدقة ميجابكسل.
مدعومة بتقنية HOT، تعزز نواة كاميرا الأشعة تحت الحمراء GAVIN GC1210HMF بشكل كبير أداء SWaP من خلال توفير حجم مدمج وتصميم خفيف الوزن واستهلاك طاقة منخفض، مما يجعلها حلاً مثاليًا لأنظمة الأشعة تحت الحمراء بعيدة المدى ذات متطلبات المساحة والتكامل الصارمة.
الميزات الرئيسية
تصوير ميجابكسل، جودة فائقة
- تم تطويرها بناءً على كاشف الأشعة تحت الحمراء المبرد HOT MWIR بدقة 1280 × 1024 / 10 ميكرومتر، مما يوفر جودة صورة عالية الدقة ودقيقة.
- مدمجة مع خوارزميات معالجة الصور المتقدمة مثل DRC، وتقليل الضوضاء ثنائي وثلاثي الأبعاد، وتعزيز الحواف EE لتصوير أوضح.
تقنية HOT لتحسين SWaP الأمثل
- تدعم التشغيل في درجات حرارة عالية عند 150 كلفن، مع وقت تبريد ≤ 4 دقائق.
- أبعاد مدمجة تصل إلى 101 × 101 × 54 ملم، خفيفة الوزن بوزن 570 جرام فقط.
واجهات غنية، تكامل سهل
- تدعم مخرجات الفيديو Cameralink/USB3.0/GigE/HDMI/SDI/MIPI/الألياف الضوئية.
- إخراج بيانات صور RAW/YUV مرن.
مواصفات المنتج
| الموديل | نواة كاميرا الأشعة تحت الحمراء المبردة HOT MWIR GAVIN GC1210HMF |
|---|---|
| المؤشرات | |
| الدقة | 1280 × 1024 |
| حجم البكسل | 10 ميكرومتر |
| الاستجابة الطيفية | 3.7 ميكرومتر ± 0.2 ميكرومتر ~ 4.8 ميكرومتر ± 0.2 ميكرومتر |
| NETD لكاشف الأشعة تحت الحمراء (23 درجة مئوية) | 20mK (F2) 25mK (F4) |
| معالجة الصور | |
| معدل الإطارات | 50 هرتز |
| التقريب الرقمي | تقريب رقمي مستمر من 1 × إلى 8 × |
| اتجاه الصورة | قلب أفقي/رأسي/قطري |
| خوارزمية الصورة | DRC، تقليل ضوضاء الصورة ثنائي وثلاثي الأبعاد، EE |
| الخصائص الكهربائية | |
| الفيديو الرقمي | قياسي: DVP اختياري: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/ألياف بصرية أحادية الوضع/ألياف بصرية متعددة الأوضاع |
| المزامنة الخارجية | قياسي: LV-TTL اختياري: RS422/LVDS |
| الاتصال | قياسي: USB2.0/LV-TTL اختياري: RS422/CAN/USB3.0/GigE |
| مزود الطاقة | 12 فولت ± 1 فولت |
| استهلاك الطاقة الثابت (23 درجة مئوية) | ≤ 8 واط |
| وقت التبريد (23 درجة مئوية) | ≤ 4 دقائق |
| الحجم (مم) | 101 × 101 × 54 |
| الوزن (جم) | ≤ 570 |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +71 درجة مئوية |
| العدسة البصرية | |
| خيارات العدسات | تركيز ثابت: 15 مم / F2 تقريب مستمر: 15 ~ 300 مم / F4 30 ~ 500 مم / F4 |
التطبيقات الصناعية
تُستخدم وحدة كاميرا الأشعة تحت الحمراء الحرارية GAVIN GC1210HMF على نطاق واسع في العديد من المجالات مثل الاختبارات غير الإتلافية، والمراقبة البيئية، والمراقبة بعيدة المدى، والبحث العلمي، وما إلى ذلك.
خدمة مخصصة
- تخصيص المنتج: تعديل التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة.
- الدعم الفني والتدريب في الموقع: توفير تدريب عملي على إعداد النظام والتشغيل للعملاء الأساسيين.
- الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقية مبتكرة للأشعة تحت الحمراء بشكل مشترك.
أسئلة متكررة
1. ما هو اللون الزائف؟
اللون الزائف، ويسمى أيضًا اللون الكاذب، يمكن تحويل التوزيع الحراري للأشياء إلى صور مرئية بواسطة نظام التصوير الحراري بالأشعة تحت الحمراء وعرضها على الشاشة بمستوى رمادي أو لون زائف. وبالتالي يمكن الحصول على توزيع درجة حرارة الأشياء. لتسهيل تحليل الصورة الحرارية بصريًا، يتم تمثيلها باستخدام ألوان كاذبة تمثل الاختلاف في درجة الحرارة.
2. كم عدد الألوان الزائفة التي يمكن أن تقدمها وحدة التصوير الحراري لدينا؟
- أبيض ساخن
- حمم
- قوس قزح حديدي
- حديد ساخن
- طبي
- قطبي
- قوس قزح 1
- قوس قزح 2
- أحمر ساخن
- أبيض ساخن
- حمم
- قوس قزح حديدي
- حديد ساخن
- طبي
- قطبي
- قوس قزح 1
- قوس قزح 2
- أحمر ساخن
- أبيض ساخن
