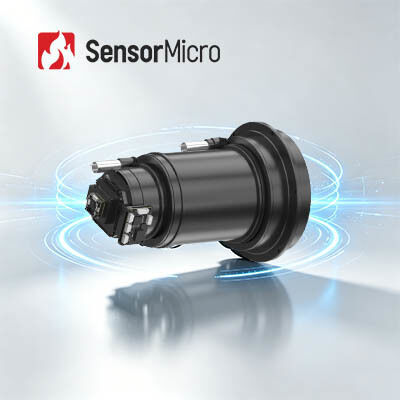

وحدة الكاميرا الحرارية غير المبردة مع دقة 1280x1024 وحجم 12μm من البكسل للعمل بدون مصراع في الأمن والمراقبة
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iSE1212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280x1024/12 ميكرومتر | NETD | ≥30 مللي كلفن |
|---|---|---|---|
| معدل الإطار | 25 هرتز/30 هرتز/50 هرتز | المدى الطيفي | 8 ~ 14 ميكرومتر |
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC | جهد الإمداد | 2.7 فولت ~ 5.3 فولت |
| إبراز | وحدة الكاميرا الحرارية غير المبردة 12uM,وحدة الكاميرا الحرارية بنفايات الأمن,1280 × 1024 الأساسية للكاميرا الحرارية للمراقبة |
||
منتوج وصف
وحدة الكاميرا الحرارية عالية الدقة غير المبردة 1280x1024 12μm للأمن والمراقبة
نظرة عامة على المنتج
تم تطوير جوهر الكاميرا الحرارية غير المبردة iSE1212 بواسطة شركة SensorMicro، المتخصصة في تصميم وتصنيع وبيع وتسويق أجهزة الكشف عن التصوير الحراري ووحدات الأشعة تحت الحمراء.
توفر هذه الوحدة الحرارية بالأشعة تحت الحمراء صورًا حرارية عالية الدقة تصل إلى 1280 × 1024 بكسل، مما يكشف عن أصغر التفاصيل. يوفر حجم البكسل المنخفض البالغ 12 ميكرومتر دقة مكانية فائقة ويتيح تركيزًا أقصر للعدسة البصرية لتحقيق نفس نطاق المهمة.
يتميز القلب الحراري بالأشعة تحت الحمراء iSE1212 بأنه متعدد الاستخدامات، مع حلول المعلومات المرئية التي تغطي النهار والليل والرؤية المنخفضة وجميع الظروف الجوية.
الميزات الرئيسية
- تصوير عالي الوضوح مع مرئيات سلسة:يوفر تصويرًا حراريًا بدقة ميجابكسل مع أداء سلس وخالي من التأخر. يوفر مجال رؤية أوسع، وتغطية زاوية أكبر، ونطاق كشف أطول، وتفاصيل محسنة.
- تشغيل بدون مصراع لأداء صامت:لا يلزم إجراء معايرة للغالق أثناء الاستخدام، مما يؤدي إلى التخلص من تشويش الصورة الشائع في التصميمات التقليدية. التشغيل الصامت يساعد على تجنب اكتشاف الأهداف.
- ميزة غنية وصديقة للتكامل:يدعم خوارزميات فائقة الدقة، وصورة داخل صورة، وOSD قابل للتخصيص، ووضع السكون، والمعايرة بنقرة واحدة، والتوافق مع شاشات Micro OLED المتنوعة. متوافق مع مجموعة واسعة من العدسات البصرية والمكونات الموسعة، مما يتيح التطوير الثانوي السهل وتكامل النظام المرن.
مواصفات المنتج
| نموذج | iSE1212 | |
| مؤشرات كاشفات الأشعة تحت الحمراء | ||
| المواد الحساسة | VOx | |
| دقة | 1280×1024 | |
| حجم البكسل | 12 ميكرومتر | |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر | |
| NETD نموذجي | ≥30 مللي كلفن | |
| معالجة الصور | ||
| بكسل فعالة | 1280×1024 | |
| معدل الإطار الرقمي | 25 هرتز/30 هرتز/50 هرتز | |
| وقت البدء | 7ث | |
| الفيديو الرقمي | YUV420/YUV422/RGB888/خام | |
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC | |
| بدون مصراع | المدعومة | |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) | |
| اتجاه الصورة | أفقي/عمودي/قطري | |
| التكبير الرقمي | 1x/2x/4x/8x | |
| سطوع الصورة | تلقائي/يدوي | |
| تباين الصورة | تلقائي/يدوي | |
| وضع التعويض | يدوي | |
| شبكاني | المدعومة | |
| وظيفة النظام | ||
| وضع السكون | المدعومة | |
| إعداد القائمة | قابلة للتخصيص | |
| لغة القائمة | الصينية / الإنجليزية | |
| معايرة الأوفست | المدعومة | |
| لوحات المفاتيح | ≥4 (وظائف الزر قابلة للتخصيص) | |
|
قيادة OLED
|
يدعم I2C، 16 بت/ 24 بت، منفذ متوازي، بيانات صالحة وإشارات شاشة محرك الأقراص الأخرى
محرك الأقراص المباشر Micro OLED MDP03/Micro OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
يدعم إشارات العرض MIPI ويمكنه قيادة شاشة IBOE VX039FHP-NH4 مباشرة.
|
|
| برامج الكمبيوتر | ||
| برامج الكمبيوتر | التحكم في الوحدة وعرض الفيديو | |
| كهربائي | ||
|
الواجهة الخارجية القياسية
|
50pin: BP040SB-50-0114-B-R0
|
|
| واجهة الاتصالات | تي تي إل-232/يو إس بي | |
| واجهة الفيديو الرقمية | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| مكونات الامتداد | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| الواجهة الكهربائية | ||
| جهد الإمداد | 2.7 فولت ~ 5.3 فولت | |
| استهلاك الطاقة النموذجي | 1.2 وات عند 25 هرتز عند 23 ± 3 درجة مئوية | |
| ميكانيكية/عدسة | ||
| الحجم الأساسي العاري (مم) | 38×39×28 | 68×69×30.2 |
| الوزن الأساسي العاري (جم) | 65±3 | 88.5±3 |
| عدسة بصرية | التركيز الحراري الثابت: 14 مم/19 مم/25 مم/35 مم | التركيز الحراري الثابت: 50 مم/100 مم العدسة الآلية: 75 مم / 100 مم / 150 مم التكبير المستمر: 15~100 ملم / 25~75 ملم / 28~90 ملم / 30~180 ملم / 25~225 ملم / 30~300 ملم |
| مكونات المصراع | خياري | |
| مستوى الحماية | IP67 (العدسة الأمامية) | |
| القدرة على التكيف البيئي | ||
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية | |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية | |
| رطوبة | 5% ~ 95%، غير التكثيف | |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور | |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات | 500 جرام في 1 مللي ثانية |
| شهادة | ROHS2.0/الوصول | |
التطبيقات الصناعية
يتم استخدام وحدة التصوير بالأشعة تحت الحمراء iSE1212 على نطاق واسع في الأمن والمراقبة، وفي الهواء الطلق، ومكافحة الحرائق والإنقاذ، وإنفاذ القانون والإنقاذ، وADAS، وحمولات الطائرات بدون طيار، والمزيد.
حل كاشف الأشعة تحت الحمراء
الأسئلة المتداولة
ما هو اللون الزائف؟
اللون الزائف، ويسمى أيضًا اللون الزائف، يحول التوزيع الحراري للأشياء إلى صور مرئية من خلال نظام التصوير الحراري بالأشعة تحت الحمراء، يتم عرضها على الشاشة بمستوى اللون الرمادي أو اللون الزائف. وهذا يتيح الحصول على توزيع درجة حرارة الأشياء. لتسهيل التحليل البصري للصور الحرارية، يتم استخدام ألوان زائفة تمثل الاختلافات في درجات الحرارة.
كم عدد الألوان الزائفة التي يمكن أن تقدمها وحدة التصوير الحراري لدينا؟
توفر وحدة التصوير الحراري لدينا خيارات الألوان الزائفة التالية:
- الأبيض الساخن
- الحمم البركانية
- القوس الحديدي
- الحديد الساخن
- طبي
- القطب الشمالي
- قوس قزح1
- قوس قزح2
- أحمر حار
- الأبيض الساخن
