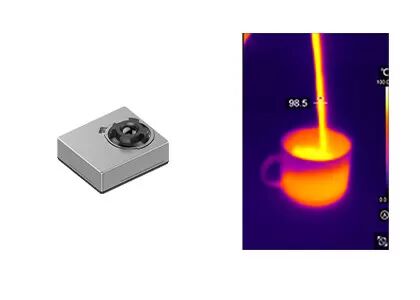

256x192/12μm LWIR وحدة الكاميرا الحرارية النواة غير مبردة للترموغرافيا
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | تيمو 256 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 256 × 192 | استهلاك الطاقة | 70 ميجاوات |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ≤45mK | معدل الإطارات | 1 ~ 30 هرتز (قابل للتخصيص) |
| إبراز | 256x192 وحدة الكاميرا الحرارية الأساسية,وحدة الكاميرا الحرارية LWIR الأساسية,نواة الكاميرا الحرارية غير المبردة 12uM |
||
منتوج وصف
وحدة التصوير الحراري TIMO256
256x192 12μm وحدة الكاميرا الحرارية النواة غير المبردة LWIR للحرارة
وصف المنتج
وحدة تصوير الأشعة تحت الحمراء TIMO256 غير المبردة، والمعروفة أيضًا باسم وحدة الحرارة غير المبردة، قادرة على قياس درجات الحرارة الإشعاعية ولها وظيفة قياس درجة الحرارة غير اللاصقة تحت الحمراء المتاحة.ويشمل حجم صغير للغاية 256x192 / 12μm حزمة مستوى الوافر (WLP) كاشف الأشعة تحت الحمراء الذي يلتقط الطيف الأشعة تحت الحمراء الموجة الطويلة (LWIR) التي تتراوح من 8 إلى 14μm.
بفضل تكنولوجيا WLP، تتمكن وحدة مستشعر الكاميرا تحت الأشعة تحت البنفسجية TIMO256 من تحقيق بنية صغيرة للغاية ووزن خفيف مع توفير حساسية أكبر وجودة صورة متفوقة بسعر معقولتمكين العميل من اختيار النوع الأنسب وفقًا لمتطلباته الخاصة.
باعتبارها شركة رائدة في مجال أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة الحرارية وموردة وحدات أجهزة الاستشعار الحرارية ، قدمت SensorMicro للعملاء حلول تصوير حراري تحت الحمراء مختلفة ناضجة ومستقرة.من السهل دمج وحدات الكاميرات الحرارية التي طورتها SensorMicro في المزيد من المنتجات النهائية وتخفيض تكلفة العملاء بشكل كبير.
الخصائص الرئيسية
- تطبيقات SWaP-C الأمثل بالكامل
- مناسبة لمختلف منتجات الأشعة تحت الحمراء
- مجموعة واسعة من تطبيقات التصوير الحراري
- استهلاك طاقة منخفض
مواصفات المنتج
| النموذج | تيمو-256 |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 256×192 |
| مساحة البكسل | 12μm |
| النطاق الطيفي | 8~14μm |
| NETD | ≤45mK |
| نوع العدسة | منظمة العمل العالمية |
| وضع التركيز | زيادة ثابتة |
| HFOV | 53°±1° |
| عمق المجال | عشرة سنتيمترات إلى اللانهاية |
| معدل الإطار | 1 ~ 30 هرتز (يمكن تخصيصها) |
| قياس الحرارة | |
| نطاق الحرارة | -20 درجة مئوية ~ +120 درجة مئوية (يمكن تخصيصها) |
| دقة الحرارة | قابلة للتخصيص (لتلبية متطلبات الجسم أو التصنيع الحراري) |
| واجهة/تحكم | |
| AVDD | 3.6 فولت±0.05 فولت |
| VSK/VDET | 5.0±0.05 فولت |
| DVDD | 1.8 فولت±0.05 فولت |
| واجهة | واجهة رقمية |
| استهلاك الطاقة | 70 ميجاوات |
| الخصائص الجسدية | |
| الأبعاد (ملم) | 15x13x6.83 (المواصفات تسود) |
| درجة حرارة العملية | -20°C ~ +60°C |
| درجة حرارة التخزين | -40°C ~ +85°C |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري TIMO256 على نطاق واسع في العديد من المجالات ، مثل التصوير الحراري ، والأجهزة الذكية ، والمباني الذكية ، والمنازل الذكية ، AIoT وما إلى ذلك.
أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة
حساسية عالية وأداء ممتاز
تكنولوجيا رائدة في العالم في صناعة الأشعة تحت الحمراء
أجهزة كشف تحت الحمراء المختلفة المتاحة
كل من أجهزة الكشف عن IR غير المبردة والمبردة في تنسيقات وحجم البكسل المختلف
إنتاج كمي لضمان تسليم سريع
ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة الشائعة
1ما هو "اللون الزائف"؟
اللون الزائف، يُطلق عليه أيضاً اللون الخاطئيمكن تحويل التوزيع الحراري للأجسام إلى صور بصرية بواسطة نظام التصوير الحراري بالأشعة تحت الحمراء وعرضها على الشاشة في مستوى الرمادي أو اللون الزائفوبالتالي يمكن الحصول على توزيع درجة حرارة الأشياء.لجعله أسهل للناس لتحليل بسهولة صورة حرارية بصريا يتم تمثيلها باستخدام ألوان كاذبة تمثل الفرق في درجة الحرارة.
2كم عدد الألوان الزائفة التي يمكن أن تقدمها وحدة التصوير الحراري SensorMicro؟
-أبيض ساخن
- الحمم البركانية
- قوس حديدي
- حديد ساخن
- طبية
- القطب الشمالي
- قوس قزح1
- قوس قزح2
- ريد هوت
-أبيض ساخن
