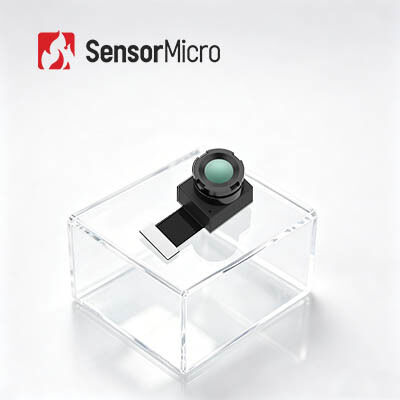

256x192 دقة 12μm بوكسيل بيتش التركيز وحدات الكاميرا الحرارية LWIR الحرة للترموغرافيا

  • 256x192 Resolution 12μm Pixel Pitch Focus Free LWIR Thermal Camera Module for Thermography
مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل تيمو212
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
دقة 256x192 بيانات الناتج 14 بت الخام
المدى الطيفي 8 ~ 14 ميكرومتر درجة البكسل 12 ميكرومتر
وضع التركيز التركيز مجانا معدل الإطار التصوير الحراري: 25 هرتز، التصوير: 50 هرتز
إبراز

256x192 وحدة الكاميرا الحرارية الأساسية

,

وحدة الكاميرا الحرارية LWIR الأساسية

,

نواة الكاميرا الحرارية غير المبردة 12uM
اترك رسالة
منتوج وصف
256x192/12μm LWIR وحدة الكاميرا الحرارية النواة غير مبردة للترموغرافيا
لمحة عامة عن المنتج

وحدة تصوير الأشعة تحت الحمراء غير المبردة TIMO212 ، والمعروفة أيضًا باسم وحدة الحرارة غير المبردة ، قادرة على قياس درجات الحرارة الإشعاعية وتتضمن وظيفة قياس درجة الحرارة تحت الحمراء دون اتصال.يتضمن جهاز كشف الأشعة تحت الحمراء صغير جداً 256x192/12μm حزمة مستوى الوافر (WLP) الذي يلتقط طيف الأشعة تحت الحمراء الطويلة الموجة (LWIR) يتراوح من 8 إلى 14μm.

باستخدام تكنولوجيا WLP، وحدة كاميرات الأشعة تحت الحمراء TIMO212 يحقق هيكل مضغوط للغاية والوزن الخفيف مع توفير حساسية أكبر وجودة صورة متفوقة بسعر معقول،تمكين العملاء من اختيار التكوين الأنسب لمتطلباتهم الخاصة.

باعتبارها الشركة الرائدة في مجال كشف الأشعة تحت الحمراء غير المبردة الحرارية ومورد وحدات أجهزة الاستشعار الحرارية، تقدم SensorMicro للعملاء حلول مختلفة للصور الحرارية تحت الحمراء الناضجة والمستقرة.تم تصميم وحدات الكاميرات التصويرية الحرارية التي طورتها SensorMicro لسهولة الاندماج في المنتجات النهائية وتخفيض تكاليف العملاء بشكل كبير.

الخصائص الرئيسية
  • وحدة مصغرة للغاية مع تحسين SWaP-C النهائي
    • الكاشف المعبأ على مستوى الوافر + البصريات على مستوى الوافر + مغلق الصمام الكهرومغناطيسي الدقيق
    • أصغر وحدة حرارية بالأشعة تحت الحمراء، مما يتيح وظائف التصوير الحراري الأساسية مع أقصى كفاءة في التكلفة
    • الحجم المدمج والوزن الخفيف وانخفاض استهلاك الطاقة، مثالية لدمجها في أجهزة مصغرة
  • خيارات بصرية مرنة، قياس دقيق للحرارة
    • خيارات عدسة متعددة متاحة، بما في ذلك الزاوية العريضة والتلفوتو لتلبية الاحتياجات التطبيقية المتنوعة
    • قياس درجة الحرارة بدقة عالية بدقة تصل إلى ± 2 درجة مئوية ؛ يدعم كل من مراقبة درجة الحرارة الإقليمية والكاملة
  • التكامل السهل، التنمية السريعة
    • يدعم واجهة صورة DVP ، متوافقة مع مختلف المنصات المدمجة
    • تتوافق مع معايير RoHS 2.0 البيئية
مواصفات المنتج
النموذج تيمو212
القرار 256×192
حجم البيكسل 12μm
رد الفعل الطيفي 8-14μm
وضع التركيز حر من التركيز
العدسة (HFOV/FL) 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm
الوزن (غ) 5.1±0.4 4.4±0.4 2±0.2 4.8±0.4
الحجم (ملم، بدون FPC) 16×14×18 16×14×14.6 14×12×9.8 16×14×156
عدد رموز التعريف 40PIN
بيانات الناتج 14 بت خام
معدل الإطار التصوير الحراري: 25 هرتز، التصوير: 50 هرتز
نطاق قياس الحرارة -20 درجة مئوية ~ +550 درجة مئوية
دقة قياس الحرارة أعلى من ±2°C / ±2%
درجة حرارة العمل -20°C~+60°C
الرطوبة 5% إلى 85%
درجة حرارة التخزين -45°C~+85°C
الشهادة RoHS 2.0 / الوصول
التطبيقات الصناعية

يتم استخدام وحدة التصوير الحراري TIMO212 على نطاق واسع في العديد من المجالات ، بما في ذلك التصوير الحراري ، والأجهزة الذكية ، والمباني الذكية ، والمنازل الذكية ، AIoT ، وغيرها.

256x192 دقة 12μm بوكسيل بيتش التركيز وحدات الكاميرا الحرارية LWIR الحرة للترموغرافيا 0
أجهزة كشف الأشعة تحت الحمراء المبردة وغير المبردة
  • حساسية عالية وأداء ممتاز
  • تكنولوجيا رائدة في العالم في صناعة الأشعة تحت الحمراء
  • أجهزة الكشف عن الأشعة تحت الحمراء المختلفة المتاحة - كل من أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة والمبردة في تنسيقات وأحجام بكسل مختلفة
  • إنتاج الكميات لضمان تسليم سريع - ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة الشائعة
1ما هو "اللون الزائف"؟
اللون الزائف، يُسمى أيضاً اللون الخاطئ، يحول التوزيع الحراري للأجسام إلى صور بصرية من خلال نظام التصوير الحراري بالأشعة تحت الحمراء،تظهر على الشاشة في مستوى الرمادي أو لون مزيفهذا يتيح تصور توزيع درجة الحرارة عبر الأجسام لتسهيل تحليل الصور الحراريةيتم تمثيلها باستخدام ألوان كاذبة تتوافق مع اختلاف درجات الحرارة.
2كم عدد خيارات الألوان الزائفة التي يمكن أن تقدمها وحدة التصوير الحراري SensorMicro؟
تدعم الوحدة عدة ألوان مزيفة بما في ذلك: White Hot ، Lava ، Ironbow ، Hot Iron ، Medical ، Arctic ، Rainbow1 ، Rainbow2 ، و Red Hot.
