iSE612 كاميرا تعمل بالأشعة تحت الحمراء غير المبردة بدقة 640 × 512 ومسافة بكسل 12 ميكرومتر وNETD ≥20mK

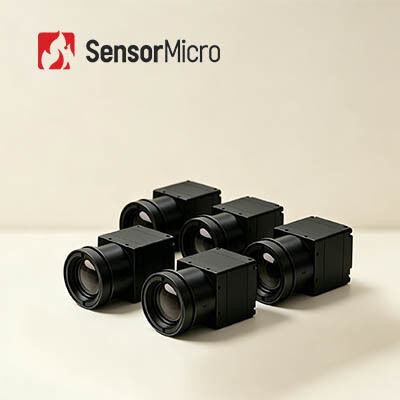

  • iSE612 Uncooled Infrared Camera Core with 640x512 Resolution 12μm Pixel Pitch and NETD ≤20mK
مكان المنشأ الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل iSE612
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
يكتب وحدة الأشعة تحت الحمراء غير المبردة دقة 640 × 512 / 12 ميكرومتر
استهلاك الطاقة النموذجي 0.8 واط عند 50 هرتز عند 23 ± 3 درجة مئوية NETD ≥20 مللي ك
خوارزمية الصورة NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC فيديو رقمية YUV420/YUV422/RGB888/خام
إبراز

Uncooled LWIR Camera Core 640x512

,

LWIR Uncooled Camera Core

,

640x512 Uncooled Camera Core
اترك رسالة
منتوج وصف
الصور الحرارية الواضحة iSE612 LWIR غير مبردة كاميرا الأشعة تحت الحمراء 640x512/12μm
لمحة عامة عن المنتج

جهاز iSE612 هو وحدة كاميرا حراري تحت تأثير الأشعة تحت البنفسجية غير المبردة من سلسلة SensorMicro iSE. يحتوي على جهاز استشعار حراري غير مبرد 640x512/12μm ، ومكونات بصرية شاملة ، ودوائر معالجة الإشارات ،والخوارزميات المتقدمة لمعالجة الصور، هذا النواة التصوير الحراري يوفر وضوح استثنائي وأداء متفوق.

تم تصميم هذه الوحدة الحرارية غير المبردة للتطبيقات بما في ذلك الرؤية الصناعية وإطفاء الحرائق والإنقاذ ومراقبة الأمن والمراقبة الخارجية والرؤية الآلية والإلكترونيات الاستهلاكية.

الخصائص الرئيسية
  • ناعمة ومستقرة وفعالة من حيث التكلفةلا يتطلب معايرة المقبض أثناء التشغيل ، مما يلغي تعثر الصورة الشائع في الأنظمة التقليدية القائمة على المقبض.يستخدم كاشف تغليف السيراميكي عالي التكلفة ApexCore مع NETD≤20mK.
  • ميكانيكية وخفيفة الوزن، مرنة لدمجها:أبعاد صغيرة تصل إلى 25.4 × 25.4 × 22.7 ملم ، ووزن القلب العاري ≤ 26 ± 1.5 غرام. يسمح التصميم الهيكلي الذي يوفر المساحة بتخطيط النظام والتكامل المرن.
  • ميزات غنية لدمج سلس:يدعم خوارزميات عالية الدقة ، والصورة في الصورة ، وOSD قابلة للتخصيص ، وضع النوم ، والمعايرة بنقرة واحدة ، والتوافق مع مختلف شاشات Micro OLED.متوافق مع عدسات بصرية متعددة ومكونات تمديد لتطوير ثانوي سهل وتخصيص النظام.
مواصفات المنتج
النموذج iSE612
أجهزة الكشف عن الأشعة فوق البنفسجية
مواد حساسة VOx
القرار 640×512
حجم البيكسل 12μm
رد الفعل الطيفي 8μm ~ 14μm
NETD النموذجي

≤20mK
معالجة الصور
معدل الإطار الرقمي 50 هرتز
وقت البدء 6s
الفيديو الرقمي YUV420/YUV422/RGB888/RAW
خوارزمية الصورة NUC/DRC/DNS/DDE/SFFC
بدون مصراع مدعوم
عرض الصورة 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن)
توجيه الصورة الأفقي/العمودي/الشمالي
زيادة الرقمية 1x/2x/4x/8x
وضع التعويض الدليل
الكهرباء
واجهة خارجية قياسية 50pin: BP040SB-50-0114-B-R0
واجهة الاتصال TTL-232/USB2.0
واجهة الفيديو الرقمية DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE
مكونات التوسيع USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE
واجهة كهربائية
فولتاج التغذية 2.7 فولت ~ 5.3 فولت
استهلاك الطاقة النموذجي 0.8W@50Hz@23±3°C
ميكانيكية / عدسة
حجم القلب العاري 25.4×25.4×22.7ملم φ36×24.3ملم
وزن النواة العارية 26±1.5 غرام 28±1.5 غرام
العدسات البصرية التركيز الثابت: 4.8/9.1/13/19 ملم
  • التركيز الثابت: 25/35/50/70/100mm
  • التركيز اليدوي: 25/35/50 ملم
  • العدسة ذات المحرك: 75/100/150ملم
  • التكبير المستمر: 15~75/20~100/28~90/30~150/30~180/25~225mm
التأثير نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات 1500g@0.4ms
اهتزاز

5.35g، اهتزاز عشوائي، محور 3
مكونات الشاشة اختياري
التكيف مع البيئة
درجة حرارة العمل -40°C~+70°C
درجة حرارة التخزين -45°C~+85°C
الرطوبة 5٪ إلى 95٪ ، غير مكثفة
الشهادة ROHS2.0/REACH
التطبيقات الصناعية

يتم استخدام وحدة الكاميرا الحرارية iSE612 على نطاق واسع في الرؤية الصناعية وإطفاء الحرائق والإنقاذ ومراقبة الأمن والمراقبة الخارجية ورؤية الآلة والإلكترونيات الاستهلاكية والمجالات ذات الصلة.

فوائدنا
  • وثائق كاملة:كتيبات المنتج، أدلة الإعداد، ومراجع الاختيار لتنفيذ الفوري.
  • مساعدة التطوير والاختبار:خدمات الاختبار المتكامل للعينات وتقييم الأداء والتحقق من المعلمات.
  • مجموعة أدوات المطورين المتقدمة:SDKs، واجهات برمجة التطبيقات، الخوارزميات، وأدوات تحديد الأخطاء للتكامل العميق.
  • الدعم الفني عن بعد:دعم 24/7 مع استجابة سريعة وحل في الوقت المناسب للمشاكل الحرجة.
  • الضمان:أجزاء أصلية و اتباع عملية صارمة لاستعادة أداء مثالي.
الأسئلة الشائعة
ما هو (سيدو كولور) ؟

اللون الزائف، يُسمى أيضاً اللون الخاطئ، يحول التوزيع الحراري للأجسام إلى صور بصرية من خلال نظام التصوير الحراري بالأشعة تحت الحمراء،تظهر على الشاشة في مستوى الرمادي أو لون مزيفيسمح هذا بتصور توزيع درجة الحرارة. لتسهيل التحليل الأسهل ، يتم تمثيل الصور الحرارية باستخدام ألوان كاذبة تتوافق مع اختلافات درجة الحرارة.

كم من أوضاع الألوان الزائفة يمكن أن تقدمها وحدة التصوير الحراري SensorMicro؟

تقدم الوحدة العديد من أوضاع الألوان الزائفة بما في ذلك: White Hot ، Lava ، Ironbow ، Hot Iron ، Medical ، Arctic ، Rainbow1 ، Rainbow2 ، و Red Hot.
