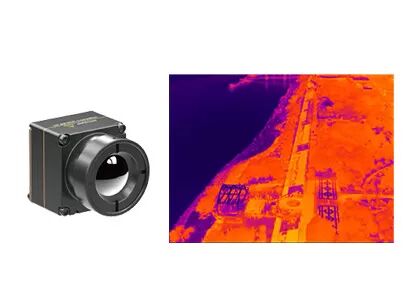

كاميرا حرارية مدمجة LWIR بدون طيار غير مبردة 640x512 لمكافحة الحرائق
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL612 / R |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.7 واط |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD نموذجي | ≤40 م ك | معدل الإطارات | 30 هرتز |
| إبراز | كاميرا حرارية RoHS LWIR بدون طيار,كاميرا حرارية بدون طيار لإطفاء الحرائق 640x512,كاميرا حرارية LWIR مدمجة |
||
منتوج وصف
TWIN612 وحدة التصوير الحراري

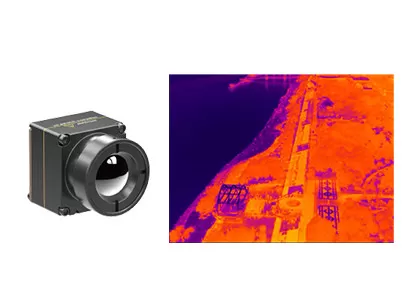

كاميرا الحرارية للطائرات بدون طيار LWIR غير المبردة RoHS 640x512 لمكافحة الحرائق
المنتج Descالتمزق
يدمج جوهر الكاميرا تحت الحمراء iTL612R جهاز كشف حراري تحت الحمراء من طراز 640x512 / 12μm.إنها وحدة تصوير حراري إشعاعي LWIR غير مبردة للطائرات بدون طيار مع نطاق طيفي من 8 إلى 14μm.
تتمتع وحدة الكاميرا الحرارية iTL612 بعرض صورة حاد وشحوم ، وحجم صغير وتكلفة منخفضة. موجهة لتحسين SWaP بالكامل ،توفر وحدة الحرارة غير المبردة iTL612R حلًا موثوقًا لدمج نظام الأشعة تحت الحمراء مع مساحة محدودةبنيته المدمجة قد وصلت إلى أعلى مستوى من نفس وحدات المواصفات.كما يحتوي على وظيفة حرارية اختيارية مع نطاق قياس من -20 °C ~ 550 °C لقياس درجة الحرارة الصناعية.
وحدة الحرارة iTL612 تم تطويرها خصيصاً لمجال الصيانة التنبؤية، والفحص الضوئي، وحماية البيئة، والبحث العلمي، والتصوير الجوي،تحقيقات الشرطة، الإغاثة والإنقاذ ، منع حرائق الغابات ، السلامة الحضرية ، الخ
الخصائص الرئيسية
التصميم المدمج والخفيف
• الحجم: 21mm × 22.3mm × 27.3mm (مع عدسة 9.1mm)
• الوزن: 20.8g±1.5g (مع عدسة 9.1mm)
• استهلاك طاقة منخفض يصل إلى 0.7 واط
صورة واضحة و قياس أشعة دقيق
• خوارزمية معالجة الصور الجديدة تمامًا: NUC/3DNR/DNS/DRC/EE
• دعم Windows/Linux/ARM SDK
• دعم قياس درجات الحرارة الإقليمية والنقطية والمتوازية الحرارة
واجهات مختلفة لسهولة التكامل
• واجهات DVP/LVDS/USB2.0، مخرج بيانات الصورة RAW/YUV، التحكم في الموانئ المتسلسلة
مواصفات المنتج
| النموذج | iTL612/R |
| أداء كاشف الأشعة تحت البنفسجية | |
| مواد حساسة | أكسيد الفاناديوم |
| القرار | 640×512 |
| حجم البيكسل | 12μm |
| النطاق الطيفي | 8~14μm |
| NETD النموذجي | ≤40mk |
| معالجة الصور | |
| معدل الإطار | 30 هرتز |
| وقت البدء | 5s |
| الفيديو الرقمي | RAW/YUV/BT656 |
| خوارزمية الصورة | تصحيح عدم التكافؤ (NUC) الحد من الضوضاء ثلاثية الأبعاد (3DNR) مكافحة الضوضاء (DNS) ضغط النطاق الديناميكي (DRC) تعزيز الحافة (EE) |
| عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
| برامج الكمبيوتر | |
| برنامج ICC | وحدة التحكم و عرض الفيديو |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Male) |
| لوحة توسيع USB | النوع-ج |
| واجهة الاتصال | RS232-TTL/USB20 |
| واجهة الفيديو الرقمية | CMOS8 / USB2.0 |
| فولتاج التغذية | 3.3V±0.1V VDC |
| استهلاك الطاقة النموذجي | 0.7W |
| قياس الحرارة | |
| نطاق درجة حرارة العمل | -10°C~+50°C |
| نطاق قياس الحرارة | -20°C~+150°C، 0°C~550°C؛ دعم التخصيص والتوسيع |
| دقة قياس الحرارة | أعلى من ±3°C أو ±3% (@23°C±3°C) |
| قياس درجة الحرارة الإقليمية | دعم القيمة القصوى والحد الأدنى والمتوسطة لدرجة الحرارة الإقليمية للإنتاج |
| SDK | دعم ويندوز/لينكس/أرم؛ تحقيق تحليل تدفق الفيديو وتحويل من الرمادي إلى درجة الحرارة |
| الخصائص الجسدية | |
| الحجم (ملم) | 21×22.3×27.3 (مع عدسة 9.1 ملم) |
| الوزن | 20.8g±1.5g (مع عدسة 9.1mm) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5% إلى 95%، غير مكثفة |
| اهتزاز | 5.35جرام، 3 محور |
| الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
| الشهادات | ROHS2.0/REACH |
| البصريات | |
| العدسة الاختيارية | التركيز الثابت: 9.1 ملم |
التطبيقات الصناعية
ويمكن دمج وحدة التصوير الحراري iTL612/R في حمولات الطائرات بدون طيار والأجهزة القابلة للارتداء بحيث تستخدم على نطاق واسع في مجالاتالصيانة التنبؤية، فحص الطاقة الكهروضوئية، حماية البيئة، البحوث العلمية، التصوير الجوي، التحقيقات الشرطة، الإغاثة والإنقاذ، الوقاية من حرائق الغابات، السلامة الحضرية، الخ.
حولنا
بصفتها الشركة الرائدة عالمياً في مجال تصنيع أجهزة الكشف عن الأشعة تحت الحمراء ومزود الخدمات، تفتخر SensorMicro بسنوات من الخبرة العميقة في حلول التصوير الحراري بالأشعة تحت الحمراء.مُسترشدين بالفلسفة الأساسية لـ "SensorMicro"، حس أكثر" و مدفوعاً باحتياجات المستخدمين، نحن مكرسون لفتح الإمكانات الكاملة لتكنولوجيا الأشعة تحت الحمراء، وتقديم منتجات عالية الأداء وخدمات مهنية للعملاء في جميع أنحاء العالم.
الأسئلة الشائعة
1ما هو "اللون الزائف"؟
اللون الزائف، يُطلق عليه أيضاً اللون الخاطئيمكن تحويل التوزيع الحراري للأجسام إلى صور بصرية بواسطة نظام التصوير الحراري بالأشعة تحت الحمراء وعرضها على الشاشة في مستوى الرمادي أو اللون الزائفوبالتالي يمكن الحصول على توزيع درجة حرارة الأشياء.لجعله أسهل للناس لتحليل بسهولة صورة حرارية بصريا يتم تمثيلها باستخدام ألوان كاذبة تمثل الفرق في درجة الحرارة.
2كم عدد الألوان الزائفة التي يمكن أن تقدمها وحدة التصوير الحراري SensorMicro؟
-بيلي هوت:
- الحمم البركانية
- قوس حديدي
- حديد ساخن
- طبية
- القطب الشمالي
- قوس قزح1
- قوس قزح2
- ريد هوت
-أبيض ساخن
3ما هي الاعتبارات الرئيسية على كاشف الأشعة تحت الحمراء / الوحدة الحرارية لتطبيقك؟
---دقة جهاز الكشف
---حجم البكسل
--- الـ NETD
--- جودة الصورة
--- خيارات العدسة
--- استهلاك الطاقة
--- الحجم والوزن
---الواجهة الميكانيكية والكهربائية
---الميزانية
