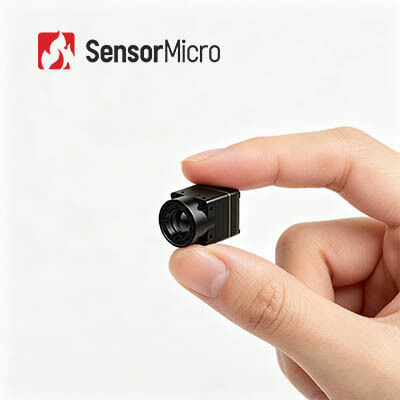

محرك الكاميرا الحرارية المدمج LWIR مع دقة 640x512 و 8μm Pixel Pitch لمراقبة الأمن في جميع الأحوال الجوية
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ROHS2.0/REACH |
| رقم الموديل | iTL608 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.4 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 8 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن | معدل الإطار | 30/50 هرتز |
| إبراز | كاميرا حرارية RoHS LWIR بدون طيار,كاميرا حرارية بدون طيار لإطفاء الحرائق 640x512,كاميرا حرارية LWIR مدمجة |
||
منتوج وصف
كاميرا LWIR الحرارية المدمجة غير المبردة مقاس 640 × 512/8 ميكرومتر لمراقبة الأمن في جميع الأحوال الجوية
يمثل قلب الكاميرا الحرارية بالأشعة تحت الحمراء iTL608 قمة تكنولوجيا التصوير الحراري المصغرة عالية الدقة. يكسر هذا الجهاز حدود تصميم المنتجات التقليدية، ويحقق عامل شكل مدمج للغاية يبلغ 13 × 13 × 18.3 ملم ووزن خفيف للغاية يبلغ 6.7 جرام، مما يحقق التوازن المثالي بين الحجم الصغير والأداء القوي.
تم تصميمه باستخدام رقائق الكشف عن الأشعة تحت الحمراء VOx المتميزة وتقنية التصوير الدقيقة البالغة 8 ميكرومتر، وهو يوفر دقة فائقة الوضوح تبلغ 640 × 512 وحساسية حرارية رائدة في الصناعة تبلغ ≥30 مللي كلفن، مما يلتقط الاختلافات الدقيقة في درجات الحرارة بدقة لا مثيل لها. تمنح خوارزميات معالجة الصور الذكية، والنقل سريع الاستجابة، ومقاومة درجات الحرارة الواسعة للغاية النواة قدرة ثابتة وموثوقة على التكيف مع جميع السيناريوهات.
بفضل خيارات التكوين المتنوعة وقدرات التكامل المتوافقة للغاية، يتيح iTL608 الترقية التكرارية للأجهزة الحرارية المحمولة باليد، مما يوفر حلول تصوير حراري عالية الكفاءة وعالية الدقة لمراقبة الأمان العالمية والقياس الصناعي ومجالات الرؤية الليلية.
الميزات الرئيسية
-
تصميم خفيف الوزن للغايةحجم صغير 13 × 13 × 18.3 ملم ووزن 6.7 ±1.5 جم (بما في ذلك عدسة مقاس 6 مم)
من أعلى مستويات التكامل في فئتها -
حساسية عالية، كشف دقيقحجم بكسل صغير جدًا يبلغ 8μm بدقة 640 × 512، مما يوفر تفاصيل دقيقة وصورًا واضحة
NETD النموذجي ≥ 30 مللي كلفن، مما يتيح اكتشافًا موثوقًا للاختلافات الدقيقة في درجات الحرارة -
تطوير مبسط، تكامل سريعتتوفر خيارات عدسات بصرية متعددة لتلبية متطلبات التطبيقات المتنوعة
يدعم واجهات إخراج الصور المتعددة، بما في ذلك MIPI/USB 2.0/BT.656
إخراج بيانات الصور RAW وYUV، مع التحكم عبر المنفذ التسلسلي/I2C
مواصفات المنتج
| نموذج | iTL608 |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 640×512 |
| حجم البكسل | 8 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن |
| معالجة الصور | |
| معدل الإطار الرقمي | 30/50 هرتز |
| وقت البدء | ≥6 ثانية |
| الفيديو الرقمي | الخام/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | |
| برمجة | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصالات | TTL-232/USB2.0/I2C |
| واجهة الفيديو الرقمية | MIPI/USB2.0/BT.656 |
| جهد الإمداد | 4-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.4 واط |
| ميكانيكية | |
| الحجم (بما في ذلك العدسة) | مع عدسة 6 ملم: 13 × 13 × 18.3 ملم (القطر الخارجي للعدسة Φ12.3 ملم) مع عدسة 8.7 ملم: 13 × 13 × 19.8 ملم (القطر الخارجي للعدسة Φ15.6 ملم) مع عدسة 16.7 ملم: 13 × 13 × 27.9 ملم (القطر الخارجي للعدسة Φ22.2 ملم) مع عدسة 30 ملم: 13 × 13 × 39 ملم (القطر الخارجي للعدسة Φ36 ملم) |
| الوزن (بما في ذلك العدسة) | 6.7±1.5 جرام (عدسة 6 مم) 7.5±1.5 جرام (عدسة 8.7 ملم) 17±1.5 جرام (عدسة 16.7 ملم) 42.7±1.5 جرام (عدسة 30 ملم) |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | التركيز الحراري الثابت: 6/8.7/16.7/30 ملم |
التطبيقات الصناعية
- مكافحة حرائق الغابات
- صيانة الطاقة
- التفتيش الكهروضوئي
- مراقبة الأمن
- الأجهزة القابلة للارتداء
- الأجهزة المحمولة
معلومات عنا
باعتبارها شركة تصنيع ومزودة خدمات رائدة عالميًا لأجهزة الكشف عن الأشعة تحت الحمراء، تفتخر شركة SensorMicro بسنوات من الخبرة العميقة في حلول التصوير الحراري بالأشعة تحت الحمراء. مسترشدين بالفلسفة الأساسية لـ "SensorMicro, Sense More" ومدفوعين باحتياجات المستخدم، نحن ملتزمون بإطلاق الإمكانات الكاملة لتكنولوجيا الأشعة تحت الحمراء، وتقديم منتجات عالية الأداء وخدمات احترافية للعملاء في جميع أنحاء العالم.
الأسئلة الشائعة
ما هو اللون الزائف؟
اللون الزائف، ويسمى أيضًا اللون الزائف، يمكن تحويل التوزيع الحراري للأشياء إلى صور مرئية بواسطة نظام التصوير الحراري بالأشعة تحت الحمراء وعرضها على الشاشة بمستوى رمادي أو لون زائف. وبالتالي يمكن الحصول على توزيع درجة حرارة الأجسام. لتسهيل قيام الأشخاص بتحليل الصورة الحرارية بصريًا بسهولة، يتم تمثيلها باستخدام ألوان زائفة تمثل الفرق في درجة الحرارة.
ما هو عدد الألوان الزائفة التي يمكن لوحدة التصوير الحراري SensorMicro تقديمها؟
- الأبيض الساخن
- الحمم البركانية
- القوس الحديدي
- الحديد الساخن
- طبي
- القطب الشمالي
- قوس قزح1
- قوس قزح2
- أحمر حار
- الأبيض الساخن
ما هي الاعتبارات الأساسية المتعلقة بكاشف الأشعة تحت الحمراء/الوحدة الحرارية لتطبيقك؟
- قرار الكاشف
- حجم البكسل
- NETD
- جودة الصورة
- خيارات العدسة
- استهلاك الطاقة
- الحجم والوزن
- الواجهة الميكانيكية والكهربائية
- الميزانية
