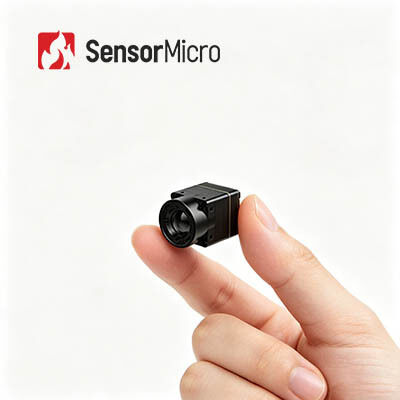

دقة 640 × 512، حجم بكسل 8 ميكرومتر، 30 ميجا كيه، وحدة كاميرا تعمل بالأشعة تحت الحمراء NETD لفحص الطاقة والتشخيص الصناعي
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ROHS2.0/REACH |
| رقم الموديل | iTL608 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| معدل الإطار الرقمي | 30/50 هرتز | دقة | 640 × 512 / 8 ميكرومتر |
|---|---|---|---|
| NETD نموذجي | ≥30 مللي كلفن | المدى الطيفي | 8 ~ 14 ميكرومتر |
| الحجم (مع عدسة 6 مم) | 13 مم × 13 مم × 18.3 مم | جهد الإمداد | 4-5.5 فولت |
| إبراز | وحدة كاميرا الأشعة تحت الحمراء 12um بدون طيار,وحدة فحص كاميرا الأشعة تحت الحمراء بدون طيار |
||
منتوج وصف
وحدة كاميرا تعمل بالأشعة تحت الحمراء مقاس 640x512/8μm لفحص الطاقة الكهربائية
نظرة عامة على المنتج
iTL608 عبارة عن نواة كاميرا حرارية غير مبردة مصممة لعمليات الفحص الصناعي والتشخيص الفني والصيانة التنبؤية. تعمل هذه الكاميرا ذات الموجات الطويلة التي تعمل بالأشعة تحت الحمراء (LWIR) ضمن نطاق طيفي يتراوح من 8 إلى 14 ميكرومتر وتدمج كاشف الأشعة تحت الحمراء لحزمة مستوى الرقاقة (WLP) مقاس 640 × 512/8 ميكرومتر، مما يوفر صورًا حادة وواضحة في تصميم مدمج وخفيف الوزن.
تم تطويره خصيصًا لمكافحة حرائق الغابات، وصيانة الطاقة، والفحص الكهروضوئي، ومراقبة الأمن، والأجهزة القابلة للارتداء/المحمولة.
الميزات الرئيسية
- تصميم خفيف الوزن للغاية:حجم صغير 13 × 13 × 18.3 ملم ووزن 6.7 ±1.5 جم (بما في ذلك عدسة 6 مم) مع مستويات تكامل عالية
- حساسية عالية، كشف دقيق:حجم بكسل صغير جدًا يبلغ 8μm بدقة 640 × 512 للحصول على تفاصيل دقيقة وصور واضحة؛ NETD ≥ 30mK النموذجي للكشف الموثوق عن الاختلافات الدقيقة في درجات الحرارة
- تطوير مبسط، تكامل سريع:خيارات عدسة بصرية متعددة؛ يدعم واجهات MIPI/USB 2.0/BT.656؛ إخراج بيانات الصور RAW وYUV مع التحكم عبر المنفذ التسلسلي/I2C
مواصفات المنتج
| نموذج | iTL608 |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 640×512 |
| حجم البكسل | 8 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن |
| معالجة الصور | |
| معدل الإطار الرقمي | 30/50 هرتز |
| وقت البدء | ≥6 ثانية |
| الفيديو الرقمي | الخام/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | |
| برمجة | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصالات | TTL-232/USB2.0/I2C |
| واجهة الفيديو الرقمية | MIPI/USB2.0/BT.656 |
| جهد الإمداد | 4-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.4 واط |
| ميكانيكية | |
| الحجم (بما في ذلك العدسة) | مع عدسة 6 ملم: 13 × 13 × 18.3 ملم (القطر الخارجي للعدسة Φ12.3 ملم) مع عدسة 8.7 ملم: 13 × 13 × 19.8 ملم (القطر الخارجي للعدسة Φ15.6 ملم) مع عدسة 16.7 ملم: 13 × 13 × 27.9 ملم (القطر الخارجي للعدسة Φ22.2 ملم) مع عدسة 30 ملم: 13 × 13 × 39 ملم (القطر الخارجي للعدسة Φ36 ملم) |
| الوزن (بما في ذلك العدسة) | 6.7±1.5 جرام (عدسة 6 مم) 7.5±1.5 جرام (عدسة 8.7 ملم) 17±1.5 جرام (عدسة 16.7 ملم) 42.7±1.5 جرام (عدسة 30 ملم) |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | التركيز الحراري الثابت: 6/8.7/16.7/30 ملم |
التطبيقات الصناعية
يعتبر قلب الكاميرا الحرارية iTL608 مناسبًا لمكافحة حرائق الغابات وصيانة الطاقة والفحص الكهروضوئي ومراقبة الأمان والأجهزة القابلة للارتداء والأجهزة المحمولة وتطبيقات الفحص الصناعي المختلفة.
حول سنسور مايكرو
تأسست شركة SensorMicro على أساس اعتقاد بسيط ولكنه قوي: يجب أن يخدم الابتكار احتياجات العالم الحقيقي. نحن موجودون لتمكين الأشخاص والأنظمة من رؤية ما وراء السطح - إلى الأنماط والمشاكل والإمكانيات التي تكمن تحتها.
ومن خلال تحويل الحرارة غير المرئية إلى حقيقة مرئية، فإننا نساعد الصناعات على اتخاذ قرارات أكثر ذكاءً، وحماية الأشياء الأكثر أهمية، والتعامل مع التعقيدات بوضوح. لقد أدى نهجنا الذي يضع العميل أولاً إلى دفع توسعنا العالمي عبر مبادرات الأمن ومكافحة الحرائق والتفتيش الصناعي والرعاية الطبية والرؤية الآلية والمراقبة البيئية وحياد الكربون.
نحن أكثر من مجرد شركة تكنولوجيا الأشعة تحت الحمراء. نحن مجتمع ملتزم ببناء مستقبل مستدام وأخلاقي ومتمحور حول الإنسان. كل بكسل من الابتكار الذي نقوم بإنشائه هو وعد بالحماية والتمكين والخدمة.
الأسئلة المتداولة
ما هو اللون الزائف؟
اللون الزائف، ويسمى أيضًا اللون الزائف، يحول التوزيع الحراري للأشياء إلى صور مرئية من خلال أنظمة التصوير الحراري بالأشعة تحت الحمراء، يتم عرضها على شاشات باللون الرمادي أو اللون الزائف. وهذا يتيح تصور توزيع درجة الحرارة. الألوان الزائفة التي تمثل الاختلافات في درجات الحرارة تجعل الصور الحرارية أسهل في التحليل بصريًا.
ما عدد خيارات الألوان الزائفة التي يمكن لوحدات التصوير الحراري SensorMicro تقديمها؟
توفر وحدات التصوير الحراري SensorMicro 10 خيارات ألوان زائفة: White Hot، Lava، Ironbow، Hot Iron، Medical، Arctic، Rainbow1، Rainbow2، Red Hot، وWhite Hot.
