تفاصيل المنتج
القرار 640 × 512/12 ميكرومتر NETD النموذجي ≤40 مليون كلفن
النطاق الطيفي 8 ~ 14 ميكرومتر بحجم 21x22.3x15.6 (مع عدسة 9.1 ملم)
نطاق درجة حرارة -20 ℃ ~ + 550 ℃ (قابلة للتخصيص) دقة درجة الحرارة ± 3 ℃ أو ± 3٪
تسليط الضوء

وحدة كاميرا الأشعة تحت الحمراء 12um بدون طيار

,

وحدة فحص كاميرا الأشعة تحت الحمراء بدون طيار

اترك رسالة
منتوج وصف

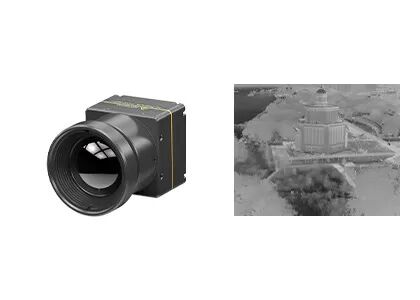

الكاميرا الحرارية COIN612R بدون طيار


وحدة كاميرا الأشعة تحت الحمراء بدون طيار لفحص طاقة الكهرباء

وصف المنتج


COIN612R هي كاميرا حرارية إشعاعية للطائرات بدون طيار ويمكن استخدامها على نطاق واسع في مجال التفتيش الصناعي والتشخيص الفني والصيانة التنبؤية وما إلى ذلك. إنها كاميرا الأشعة تحت الحمراء LWIR غير المبردة مع نطاق طيفي من 8 إلى 14 ميكرومتر.

يدمج نواة كاميرا الأشعة تحت الحمراء COIN612R كاشف حراري يعمل بالأشعة تحت الحمراء بحجم 640 × 512/12 ميكرومتر (WLP).يتميز بعرض صور حاد ونقي ، حجم صغير وتكلفة منخفضة.تتميز وحدة الكاميرا الحرارية هذه أيضًا بوظيفة حرارية اختيارية بمدى قياس من -20 ~ 550 ℃ لقياس درجة الحرارة الصناعية.

تم تطويره خصيصًا لمجال الصيانة التنبؤية ، والتفتيش الكهروضوئي ، وحماية البيئة ، والبحث العلمي ، والتصوير الجوي ، وتحقيقات الشرطة ، والإغاثة والإنقاذ ، ومنع حرائق الغابات ، والسلامة الحضرية ، إلخ.


الخصائص الرئيسية


- حجم صغير: 21x22.3x15.6 (مع عدسة 9.1 ملم)
- وزن خفيف
- NETD النموذجي 40mk
- صورة عالية الجودة
- استهلاك منخفض للطاقة
- التطوير والتكامل السريع


مواصفات المنتج



نموذجCOIN612 / ر
أداء كاشف الأشعة تحت الحمراء
المواد الحساسةأكسيد الفاناديوم
القرار640 × 512
مساحة وحدة الصورة12 ميكرومتر
النطاق الطيفي8μm ~ 14μm
NETD النموذجي≤40mK
معالجة الصورة
معدل الإطار25 هرتز / 30 هرتز
وقت بدء التشغيل5 ثانية
فيديو تمثيليبال / نتسك
فيديو رقميةRAW / YUV / BT656
خوارزمية الصورةتصحيح عدم التوحيد (NUC)
تقليل التشويش ثلاثي الأبعاد (3DNR)
2D Noise Reduction (DNS)
ضغط النطاق الديناميكي (DRC)
تحسين الحواف (EE)
تقريب رقمي1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8 (إخراج YUV)
عرض الصورأسود ساخن / أبيض ساخن / لون زائف
برامج الكمبيوتر
برنامج ICCوحدة التحكم وعرض الفيديو
الخصائص الكهربائية
الواجهة الخارجية القياسية50Pin_HRS: DF40C-50DP-0.4V (51) ، (HRS ، ذكر)
مجلس توسيع USBنوع سي
واجهة الاتصالاتTTL-232 / USB2.0
واجهة الفيديو الرقميةCMOS8 / CMOS16 / LVDS / USB2.0
مصدر التيار4 ~ 5.5 فولت
استهلاك الطاقة النموذجي0.9 واط
قياس الحرارة
نطاق الحرارة الشغالة-10 ℃ ~ + 50 ℃
نطاق قياس درجة الحرارة-20 ℃ ~ 150 ℃، 0 ℃ ~ 550 (توسيع الدعم والتخصيص)
دقة قياس درجة الحرارةأكبر من ± 3 ℃ أو ± 3٪
قياس درجة الحرارة الإقليميةدعم القيمة القصوى والدنيا والمتوسط ​​لدرجة الحرارة الإقليمية للمخرجات
SDKنظام التشغيل Windows / Linux / ARM ؛حقق تحليل دفق الفيديو وتحويله من الرمادي إلى درجة الحرارة
الخصائص البدنية
الحجم (مم)25.4 × 25.4 × 27.4 (مع عدسة 9.1 ملم)
25.4 × 25.4 × 39.5 (مع عدسة 13 ملم)
25.4 × 25.4 × 38.3 (مع عدسة 19 ملم)
وزن27 جرام ± 2 جرام (مع عدسة 9.1 ملم)
40 جرام ± 2 جرام (مع عدسة 13 ملم)
41 جرام ± 2 جرام (مع عدسة 19 ملم)
التكيف البيئي
درجة حرارة التشغيل-40 درجة مئوية ~ + 70 درجة مئوية
درجة حرارة التخزين-45 درجة مئوية ~ + 85 درجة مئوية
رطوبة5٪ ~ 95٪ ، دون تكاثف
اهتزازالاهتزاز العشوائي 5.35 غرام ، 3 محاور
صدمةموجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات
شهادةROHS2.0 / تصل
بصريات
عدسة اختياريةتركيز ثابت ثابت: 9.1 ملم / 13 ملم / 19 ملم
مستوى الحمايةتصنيف IP67 (السطح الأمامي)



تطبيقات صناعية


يمكن استخدام الكاميرا الحرارية COIN612R للطائرات بدون طيار لفحص الطاقة الكهربائية ، والفحص الكهروضوئي ، وكشف حماية البيئة ، والبحث العلمي ، والتصوير الجوي ، وتحقيقات الشرطة ، والإغاثة في حالات الكوارث والإنقاذ ، والوقاية من حرائق الغابات ، والسلامة الحضرية ، إلخ.

وحدة كاميرا الأشعة تحت الحمراء بدون طيار لفحص طاقة الكهرباء 0

إيجابياتنا


وحدة كاميرا الأشعة تحت الحمراء بدون طيار لفحص طاقة الكهرباء 1
وحدة كاميرا الأشعة تحت الحمراء بدون طيار لفحص طاقة الكهرباء 2


أسئلة وأجوبة


1.ما هو اللون الزائف؟
اللون الزائف ، ويسمى أيضًا اللون الزائف ، يمكن تحويل التوزيع الحراري للأشياء إلى صور مرئية بواسطة نظام التصوير الحراري بالأشعة تحت الحمراء وعرضه على الشاشة باللون الرمادي أو اللون الزائف.وبالتالي يمكن الحصول على توزيع درجة حرارة الأشياء.لتسهيل تحليل الأشخاص للصورة الحرارية بسهولة بصريًا ، يتم تمثيلها باستخدام ألوان زائفة تمثل الاختلاف في درجة الحرارة.

2. كم لونًا زائفًا يمكن أن تقدمه وحدة التصوير الحراري GST؟
- وايت هوت
- حمم بركانية
- القوس الحديدي
- الحديد الساخن
- طبي
- القطب الشمالي
- قوس قزح 1
- قوس قزح 2
- أحمر حار
- وايت هوت
