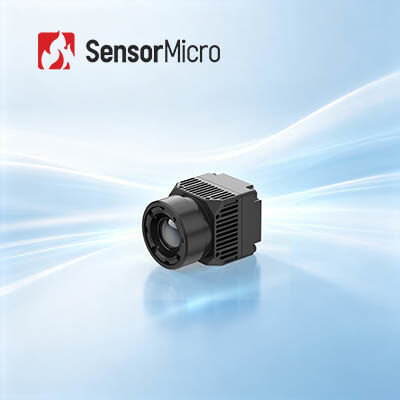

640x512 دقة 8μm بوصة بكسل وحدة الكاميرا تحت الحمراء غير المبردة مع NETD نموذجي 30mk للتشخيص الطبي
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | RoHS; Reach |
| رقم الموديل | iHA608W |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.6 واط |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 8 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن | معدل الإطار | 25 هرتز |
| إبراز | وحدة الكاميرا غير المبردة بالأشعة تحت الحمراء,384x288 وحدة الكاميرا بالأشعة تحت الحمراء غير المبردة,نواة الكاميرا الحرارية النموذجية NETD 50mk |
||
منتوج وصف
وحدة كاميرا حرارية غير مبردة بدقة 640 × 512 بكسل وبكسل 8 ميكرومتر، مع NETD نموذجي 30 مللي كلفن للتشخيص الطبي
نظرة عامة على المنتج
تدمج وحدة iHA608W كاشف الأشعة تحت الحمراء غير المبرد ApexCore بدقة 640 × 512 بكسل وبكسل 8 ميكرومتر، تم تطويرها بشكل مثالي لقياس درجة الحرارة الحيوية بدون تلامس مع دقة قياس يتم التحكم فيها عند ±0.5 درجة مئوية. تم تضمين برنامج ثابت مخصص لمعالجة الصور الطبية لتحسين تدرج التصوير الحراري، وإعادة بناء التوزيع الحراري المستهدف في الوقت الفعلي، وضمان أصالة واستقرار قيم درجة الحرارة المقاسة.
يقلل تصميم البكسل الصغير بحجم 8 ميكرومتر بشكل كبير من حجم الوحدة وأبعادها الهيكلية. تم حجز واجهات مزدوجة بما في ذلك إخراج الفيديو من النوع C واتصال بيانات USB2.0 لتقصير دورات تكامل النظام. تشمل السيناريوهات المطبقة التشخيص الطبي السريري، وفحص الأمراض على نطاق واسع، واكتساب درجة حرارة الثروة الحيوانية، ومهام المراقبة الحيوية.
الميزات الرئيسية
قياس دقيق، تصوير سلس
• تم تطويره للكشف عن درجة حرارة الجسم البيولوجية بدون تلامس، ويتميز بدقة قياس عالية تبلغ ±0.5 درجة مئوية
• متوافق مع عدسة طبية المستوى وخوارزميات معالجة صور طبية حصرية لتصوير حراري أكثر حدة
وحدة مدمجة للغاية لسهولة التكامل
• يعتمد كاشف الأشعة تحت الحمراء ApexCore الصغير بحجم 8 ميكرومتر لتقليل هيكل الوحدة
• يبلغ حجمها 21 × 21 × 31.5 ملم فقط مع وزن يتم التحكم فيه عند 25 ± 2 جرام، مما يتناسب تمامًا مع الأجهزة المدمجة المختلفة
تكامل فعال للنظام وتعقيد تطوير مخفض
• واجهات قياسية من النوع C + USB2.0 لتكامل أسرع
• يتم تقديم حزم تطوير البرامج (SDK) لنظام التشغيل Windows / Android / Linux لتبسيط أعمال التطوير
مواصفات المنتج
| الموديل | iHA608W |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | |
| مادة حساسة | Vox |
| الدقة | 640*512 |
| حجم البكسل | 8 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≤30mK |
| معالجة الصور | |
| معدل إطارات رقمي | 25 هرتز |
| وقت البدء | ≤6 ثوانٍ |
| فيديو رقمي | RAW/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | ألوان طبية / ألوان زائفة |
| برنامج الكمبيوتر | |
| برنامج | التحكم في الوحدة وعرض الفيديو |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | 10 درجة مئوية ~ +50 درجة مئوية |
| نطاق القياس | 32 درجة مئوية ~ +42 درجة مئوية |
| دقة القياس | ±0.5 درجة مئوية بعد البدء لمدة دقيقتين (عندما يكون نطاق درجة حرارة الهدف 32-42 درجة مئوية، ودرجة حرارة البيئة 23 ± 3 درجة مئوية) |
| مسافة القياس | 0.5 متر إلى 5 أمتار، ويمكن تحقيق قياسات درجة الحرارة على مسافات مختلفة من خلال حزمة تطوير البرامج (SDK) |
| حزمة تطوير البرامج (SDK) | حزم تطوير البرامج (SDK) لأنظمة Windows/Android/Linux متاحة تمكين تحليل تدفق الفيديو، والتحكم في الوحدة، وقياس درجة حرارة المصفوفة الشاملة، والتصوير الحراري، وتعيين نافذة درجة الحرارة، وتكامل أجهزة متعددة |
| كهربائي | |
| واجهة خارجية قياسية | USB (النوع C) |
| واجهة الاتصال | USB |
| واجهة الفيديو الرقمي | USB2.0 |
| جهد الإمداد | 5 فولت ±0.5 |
| استهلاك الطاقة النموذجي | 0.6 واط |
| عدسة بصرية | |
| البعد البؤري | 4 ملم |
| نوع العدسة | ثابت التركيز غير حراري |
| F# | 1 |
| مجال الرؤية (أفقي × رأسي) | 69.2 درجة × 55.4 درجة |
| الأبعاد المادية | |
| الحجم (ملم) | 21 ملم × 21 ملم × 31.5 ملم (مع عدسة 4 ملم) |
| الوزن (جرام) | 25 جرام ± 2 (مع عدسة 4 ملم) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | 5.35 جرام (اهتزاز عشوائي، 3 محاور) |
| الصدمة | موجة جيبية نصفية، 40 جرام/11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات |
| التفريغ الكهروستاتيكي (ESD) | تفريغ التلامس: 6 كيلو فولت تفريغ الهواء: 8 كيلو فولت |
| الشهادات | |
| حماية البيئة | ROHS2.0/REACH |
التطبيقات الصناعية
من المتوقع استخدام وحدة iHA608W الحرارية على نطاق واسع في مجالات فحص الأمراض، والعلاج الطبيعي بالطب الصيني التقليدي، والفحص الصحي، وإعادة التأهيل، وما إلى ذلك، في الوقت الحاضر وفي المستقبل.
مزايا محفظة المنتجات
محفظة منتجات متنوعة
مجموعة واسعة من تنسيقات المنتجات بما في ذلك كاشفات الأشعة تحت الحمراء، وأنظمة الكاميرات الأساسية، والوحدات لتلبية متطلبات التكامل المختلفة.
تنوع المنتجات الغني
تجمع دقات المصفوفة المتعددة، وأحجام البكسل، والنطاقات الموجية، وخيارات العدسات توفر مرونة أكبر للتطبيقات المتنوعة.
أداء متميز
تصوير واضح، حجم مدمج، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية - مصممة للأداء في ظل مجموعة واسعة من التحديات البيئية.
سهولة التكامل
خيارات الواجهة المتعددة تجعل التكامل مباشرًا وتمكن من التطوير السريع عبر مجالات التطبيق المتعددة.
أسئلة متكررة
-
ما هو NETD؟
يشير NETD إلى "فرق درجة الحرارة المكافئ للضوضاء". إنه مقياس لمدى قدرة كاشف التصوير الحراري على التمييز بين الاختلافات الصغيرة جدًا في الإشعاع الحراري في الصورة. يتم التعبير عن NETD عادةً بالمللي كلفن (mK). عادةً ما يشير انخفاض قيمة NETD إلى حساسية حرارية أعلى. -
ما هو SWaP3؟
يشير SWaP3 إلى الحجم والوزن والطاقة والأداء والسعر. إنه يشير إلى اتجاه التكنولوجيا في صناعة الأشعة تحت الحمراء. -
ما هو DRI؟
يشير DRI عادةً إلى مسافة الكشف والتعرف والتحديد لنظام التصوير الحراري. إنه معلمة حاسمة للحكم على أداء نظام التصوير الحراري.
