وحدة تصوير حراري LWIR بدقة 640x512 وبكسل 8 ميكرومتر، كاميرا بالأشعة تحت الحمراء لنظام التصوير الطبي
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | RoHS; Reach |
| رقم الموديل | iHA608W |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.6 واط |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 8 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن | معدل الإطار | 25 هرتز |
| إبراز | الوحدة الحرارية LWIR 384x288,الوحدة الحرارية LWIR 17um,كاشف الأشعة تحت الحمراء الطبية LWIR |
||
منتوج وصف

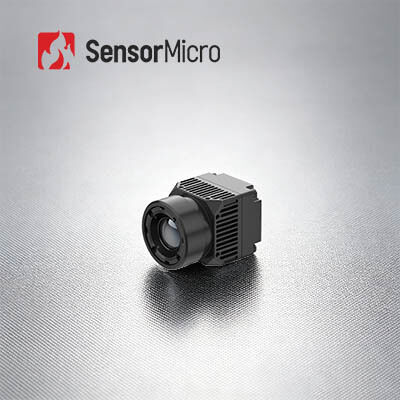

وحدة حرارية LWIR بدقة 640x512 بكسل بحجم 8 ميكرومتر كاميرا الأشعة تحت الحمراء لنظام التصوير الطبي
وصف المنتج
يعتمد iHA608W الخاص بنا على مستشعر الأشعة تحت الحمراء العلوي ApexCore بدقة 640 × 512 بكسل بحجم 8 ميكرومتر، والمصمم خصيصًا لفحص درجة حرارة الجسم غير المتصل بدقة عالية تبلغ ±0.5 درجة مئوية. مزود بخوارزميات التصوير الطبي، يمكنه إنشاء صور حرارية واضحة، وإظهار توزيع دقيق لدرجة الحرارة، وتوفير بيانات درجة حرارة مستقرة. يجعل البكسل الصغير بحجم 8 ميكرومتر الوحدة بأكملها أصغر وأكثر ترتيبًا. يأتي مع واجهة فيديو من النوع C ومنفذ اتصال USB2.0 للتكامل السهل والسريع. يمكن للعملاء تطبيق هذه الوحدة على التشخيص الطبي، والفحص الصحي، واختبار درجة حرارة الماشية والعديد من الصناعات ذات الصلة.
الميزات الرئيسية
- قياس دقيق لدرجة الحرارة وتصوير رائع
- مصمم خصيصًا لقياس درجة حرارة الجسم غير المتصل بدقة عالية تبلغ ±0.5 درجة مئوية
- متوافق مع عدسة طبية وخوارزميات معالجة صور طبية حصرية لتصوير حراري أكثر وضوحًا
- عامل شكل مصغر وسهولة التجميع
- مبني على كاشف الأشعة تحت الحمراء ApexCore ببكسل صغير بحجم 8 ميكرومتر لتحقيق بنية جسم مدمجة للغاية
- أبعاد مدمجة تبلغ 21 × 21 × 31.5 ملم ووزن خفيف يبلغ 25 ± 2 جرام، متوافق مع مجموعة واسعة من الأجهزة المصغرة
- تكامل سريع وتطوير خالٍ من المتاعب
- تدعم واجهات Type-C و USB2.0 القياسية تكامل النظام بشكل أسرع
- موارد SDK متاحة لمنصات Windows و Android و Linux لتقليل حواجز التطوير الإجمالية
مواصفات المنتج
| الموديل | iHA608W |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | |
| مادة حساسة | Vox |
| الدقة | 640 × 512 |
| حجم البكسل | 8 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≤30mK |
| معالجة الصور | |
| معدل إطارات رقمي | 25 هرتز |
| وقت البدء | ≤6 ثوانٍ |
| فيديو رقمي | RAW/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | ألوان طبية/ألوان زائفة |
| برنامج الكمبيوتر | |
| برنامج | التحكم في الوحدة وعرض الفيديو |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | 10 درجة مئوية ~ +50 درجة مئوية |
| نطاق القياس | 32 درجة مئوية ~ +42 درجة مئوية |
| دقة القياس | ±0.5 درجة مئوية بعد بدء التشغيل لمدة دقيقتين (عندما يكون نطاق درجة الحرارة المستهدفة 32-42 درجة مئوية، ودرجة حرارة البيئة 23 ± 3 درجة مئوية) |
| مسافة القياس | 0.5 متر إلى 5 أمتار، ويمكن تحقيق قياسات درجة الحرارة على مسافات مختلفة من خلال SDK |
| SDK | SDKs لنظام Windows/Android/Linux متاحة تمكين تحليل تدفق الفيديو، والتحكم في الوحدة، وقياس درجة الحرارة الشامل للمصفوفة، والتصوير الحراري، وتعيين نافذة درجة الحرارة، ودمج أجهزة متعددة |
| كهربائي | |
| واجهة خارجية قياسية | USB (TYPE-C) |
| واجهة الاتصال | USB |
| واجهة الفيديو الرقمي | USB2.0 |
| جهد الإمداد | 5 فولت ±0.5 |
| استهلاك الطاقة النموذجي | 0.6 واط |
| عدسة بصرية | |
| البعد البؤري | 4 ملم |
| نوع العدسة | تركيز ثابت غير حراري |
| F# | 1 |
| مجال الرؤية (أفقي × رأسي) | 69.2 درجة × 55.4 درجة |
| الحجم (مم) | 21 مم × 21 مم × 31.5 مم (مع عدسة 4 مم) |
| الوزن (جم) | 25 جم ± 2 (مع عدسة 4 مم) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | 5.35grms، اهتزاز عشوائي، 3 محاور |
| الصدمة | موجة نصف جيب، 40 جرام/11 مللي ثانية، اتجاه الصدمة 3 محاور، 6 اتجاهات |
| ESD | تفريغ التلامس: 6 كيلو فولت تفريغ الهواء: 8 كيلو فولت |
| الشهادات | |
| حماية البيئة | ROHS2.0/REACH |

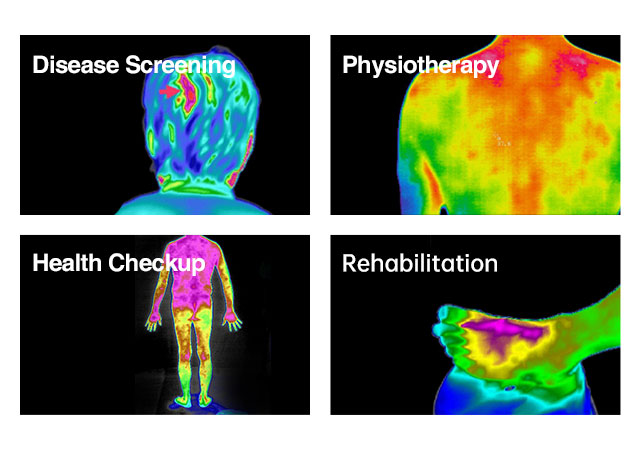

التطبيقات الصناعية
من المتوقع أن تُستخدم وحدة iHA608W الحرارية على نطاق واسع في مجالات فحص الأمراض، والعلاج الطبيعي بالطب الصيني التقليدي، والفحص الصحي، وإعادة التأهيل، وما إلى ذلك، حاليًا وفي المستقبل.
خط إنتاجنا
- حساسية عالية وأداء ممتاز
- تكنولوجيا رائدة عالميًا في صناعة الأشعة تحت الحمراء
- مجموعة متنوعة من كاشفات الأشعة تحت الحمراء المتاحة
- كاشفات الأشعة تحت الحمراء غير المبردة والمبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج ضخم لضمان التسليم السريع
- ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين الكاشفات
أسئلة متكررة
1. حول كاشف الأشعة تحت الحمراء ذي التغليف المعدني
يستخدم التغليف المعدني غلافًا معدنيًا، ومبردًا كهروحراريًا (TEC)، وممتصًا عموديًا. يلعب TEC دورًا مهمًا في تثبيت درجة حرارة العمل بحيث يعمل كاشف الأشعة تحت الحمراء في درجة حرارة الغرفة، وبالتالي تحسين قدرة مستشعرات التصوير الحراري على التكيف مع البيئات القاسية، مثل الضباب الكثيف والمطر والثلج وما إلى ذلك.
لكن العيب هو أن التكلفة مرتفعة للغاية، وتشكل أكثر من 60٪ من التكلفة الإجمالية لإنتاج المنتجات غير المبردة بأكملها، وتتسبب في دورة إنتاج طويلة. هذه الطريقة في التغليف مخصصة للتطبيقات المتطورة.
2. حول كاشف الأشعة تحت الحمراء ذي التغليف السيراميكي
عملية التغليف السيراميكي مشابهة للتغليف المعدني، وهي تقنية تغليف كاشف الأشعة تحت الحمراء ناضجة. مقارنة بالتغليف المعدني، سيتم تقليل حجم ووزن الكاشف المغلف بشكل كبير. بالنسبة للتغليف السيراميكي، فإن دائرة القراءة الخاصة به لديها وظيفة ضبط درجة حرارة التشغيل ذاتيًا ولا تتطلب تثبيت TEC.
3. تغليف مستوى الرقاقة
أصبح تغليف مستوى الرقاقة، المعروف أيضًا باسم التغليف بحجم مستوى الرقاقة، جزءًا مهمًا من تقنية التغليف المتقدمة في صناعة أشباه الموصلات. تغليف مستوى الرقاقة (WLP) هو عملية إكمال التغليف الفراغي العالي مباشرة على رقاقة MEMS بأكملها، ثم النقش والقطع لصنع كاشف أشعة تحت حمراء فردي. يقوم بمعظم أو كل إجراءات التغليف والاختبار مباشرة على رقاقة كاشف الأشعة تحت الحمراء قبل التقطيع. إنه حزمة محسنة بحجم الشريحة تلبي احتياجات الحجم الصغير، والوزن الخفيف، والمحمول، واليدوي، والسعر المنخفض، وكفاءة الإنتاج العالية.
