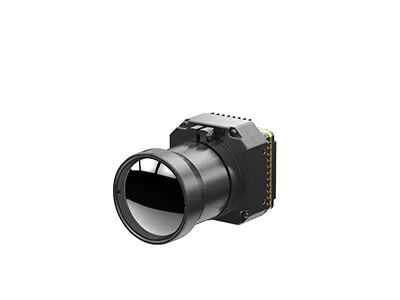

PAL / NTSC كاميرا حرارية غير مبردة مع تقريب مستمر 1 ~ 8X
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | قابس 617 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| دقة | 640 × 512/17 ميكرومتر | عدسة الكاميرا | متعددة متاحة |
|---|---|---|---|
| وزن | ＜ 90 جرام | NETD | ＜ 30 مليون كلفن |
| النطاق الطيفي | 8 ~ 14 ميكرومتر LW | مقاس | 44.5x44.5x33.6 ملم |
| إبراز | NTSC Uncooled Thermal Camera Core,8X Continuous Zoom Camera Core |
||
منتوج وصف
PLUG617 وحدة الكاميرا تحت الحمراء
640x512 / 17μm وحدة كاميرا التصوير الحراري غير المبردة للخارج ، مراقبة الحيوانات
وصف المنتج
PLUG617 هي واحدة من وحدات استشعار الكاميرا الحرارية غير المبردة من سلسلة PLUG التي طورتها SensorMicro.
يتكون من جهاز استشعار كاميرا حرارية غير مبردة 640x512 / 17μm ، سلسلة كاملة من المكونات البصرية ، ودورة معالجة الإشارة وخوارزمية معالجة الصور الفريدة ،وحدة الكاميرا PLUG617 LWIR توفر صورة واضحة وأداء متفوق.
تم تطوير وحدات الأشعة تحت الحمراء غير المبردة من سلسلة PLUG خصيصًا لمتطلبات المراقبة المخصصة المختلفة ،التي توفر العديد من الواجهات الصناعية القياسية وخيارات العدسات تحت الحمراء لتلبية متطلبات التكامل المحددةتم تطبيق بعض حلول التصوير الحراري المهنية في العديد من التطبيقات.
الخصائص الرئيسية
- NETD < 30mk ، حساسية عالية
- أداء مستقر
- التكامل السهل و الاندماج
- جودة الصورة الواضحة والتفاصيل
- القدرة القوية على التكيف مع البيئة
مواصفات المنتج
| النموذج | PLUG617 |
| أداء كاشف الأشعة تحت البنفسجية | |
| القرار | 640x512 |
| مساحة البكسل | 17μm |
| النطاق الطيفي | 8~14μm |
| NETD | <30mk |
| معالجة الصور | |
| معدل الإطار | 9 هرتز/25 هرتز/30 هرتز/50 هرتز/60 هرتز |
| وقت البدء | <10s |
| الفيديو التناظري | PAL/NTSC |
| الفيديو الرقمي | RAW/YUV/BT656/LVDS |
| مكون التوسيع | USB/Camerlink |
| وضع الضبابية | خطية/مخطط/مختلطة |
| زيادة الرقمية | 1 ~ 8X تكبير مستمر، حجم خطوة 1/8 |
| عرض الصورة | الأسود الساخن / الأبيض الساخن / لون مزيف |
| توجيه الصورة | أفقياً/عمودياً/شمالياً |
| خوارزمية الصورة | NUC/AGC/IDE |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | واجهة 50pin_HRS |
| طريقة الاتصال | RS232-TTL، 115200bps |
| فولتاج التغذية | 4 ~ 6 فولت |
| استهلاك الطاقة النموذجي | < 1.2W |
| الخصائص الجسدية | |
| الأبعاد (ملم) | 44.5×44.5×366 |
| الوزن | < 90 غرام |
| التكيف مع البيئة | |
| درجة حرارة العملية | -40°C ~ +70°C |
| درجة حرارة التخزين | -45°C ~ +85°C |
| الرطوبة | 5% إلى 95%، غير مكثفة |
| الاهتزاز | اهتزاز عشوائي 5.35grms، 3 محور |
| الصدمة | موجة نصف الجانب ، 40g / 11ms ، 3 محور 6 الاتجاه |
| البصريات | |
| العدسة الاختيارية | التركيز الثابت: 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm العدسة ذات المحرك: 75mm/100mm/150mm التكبير البصري المستمر: 30-150 ملم |
التطبيقات الصناعية
تستخدم وحدة التصوير الحراري PLUG617 على نطاق واسع في مجال الأمن والمراقبة والخارج وإنفاذ القانون والإنقاذ وإطفاء الحرائق والإنقاذ ، ADAS ، الحمولات المفيدة للطائرات بدون طيار وما إلى ذلك.
خدمة مخصصة
تخصيص المنتج: ضبط التكوينات وتكييف الخوارزميات لتلبية المتطلبات الخاصة بالصناعة
الدعم التقني في الموقع والتدريب: توفير العملاء الأساسيين مع عملية على إعداد النظام والتدريب التشغيلي
الابتكار المشترك للمنتجات والأسواق الجديدة: التعاون مع العملاء لتطوير حلول تطبيقات تحت الحمراء المبتكرة
الأسئلة الشائعة
1ما هو دقة جهاز الكشف بالأشعة تحت الحمراء
أي عدد البكسلات في التصوير الحراري. يعني الدقة الأعلى المزيد من نقاط المراقبة وقياس درجة الحرارة ، وبالتالي يمكن مراقبة وقياس هدف أصغر على مسافة أطول.عادة ما تتراوح دقة التصوير الحراري تحت الحمراء من 256x192، 384x288، 640x512، 800x600، 1024x768، 1280x1024، وما إلى ذلك مع ارتفاع دقة، وسوف تكون تكلفة الكاشف أكثر.
2مجال الرؤية (FOV)
يشير إلى مجال الرؤية ثنائي الأبعاد لمساحة الكائن الملاحظة من قبل النظام البصري لجهاز التصوير الحراري بالأشعة تحت الحمراء.على افتراض أن حجم مجموعة أجهزة الكشف هو A × B، حجم البكسل هو d ، وطول محور العدسة هو f ، ثم زاوية FOV الأفقية θ = 2 × acrtan (A × d / 2f).
بعد اختيار مجموعة أجهزة الكشف وحجم البكسل، فإن مجال الرؤية يتغير فقط مع طول البؤرة للنظام البصري: مع طول البؤرة الأطول، سيكون مجال الرؤية أضيق.مع مسافة محورية أقصر، مجال الرؤية سيكون أوسع.
