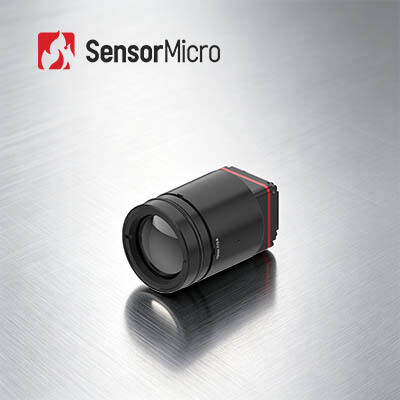

دقة 1280 × 1024 8μm حجم البكسل 30mK NETD وحدة كاميرا التصوير الحراري غير المبردة عالية الوضوح
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL1208 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 1280 × 1024 / 8 ميكرومتر | عدسة الكاميرا | متعددة المتاحة |
|---|---|---|---|
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE | NETD | ≥30 مللي كلفن |
| المدى الطيفي | 8 ~ 14μm LW | واجهة الفيديو الرقمية | MIPI-CSI |
| إبراز | وحدة الكاميرا بالأشعة تحت الحمراء 640x512,وحدة الكاميرا بالأشعة تحت الحمراء للحمولات بدون طيار |
||
منتوج وصف
1280*1024 / 8 ميكرومتر وحدة تصوير حراري غير مبردة عالية الدقة
نظرة عامة على المنتج
يسرنا أن نوصي بوحدة التصوير الحراري iTL1208 الخاصة بنا، وهي نواة كاميرا الأشعة تحت الحمراء iTL1208 بدقة 8 ميكرومتر ميجابكسل، مصممة خصيصًا للمشترين العالميين الذين يركزون على مكونات حرارية ذات استهلاك طاقة منخفض (SWaP) وأداء عالي التكلفة. تتميز هذه الوحدة المدمجة بحجم إجمالي 22.6*22.6*34.5 ملم ووزن صافي 35.7 جرام مع عدسة قياسية 12 ملم، مما يجعلها قابلة للتكيف بدرجة عالية مع المنتجات المحمولة والمحمولة السائدة في الخارج.
إنها توفر حساسية حرارية فائقة مع NETD يبلغ 30 ميكرومتر وصور حرارية حادة بدقة 1280*1024 عالية الدقة مدعومة بخوارزميات ضبط الصور المدمجة. تم الاحتفاظ بجميع الواجهات الصناعية القياسية: MIPI CSI، خرج بيانات RAW/YUV مزدوج، وقنوات تحكم تسلسلية/I2C. نحن ندعم اختبار العينات، وطلبات التجربة بكميات صغيرة، والتوجيه الفني الكامل عبر الحدود لتجميع منتجاتك المحلية وإطلاقها في السوق.
الميزات الرئيسية
-
تصميم خفيف الوزن للغايةحجم مدمج 22.6*22.6*34.5 ملم ووزن 35.7 جرام (بما في ذلك عدسة 12 ملم)من بين أعلى مستويات التكامل في فئتها
-
حساسية عالية، اكتشاف دقيقحجم بكسل فائق الصغر 8 ميكرومتر بدقة 1280*1024، يوفر تفاصيل دقيقة وصورًا واضحةNETD نموذجي ≤ 30 ميكرومتر، مما يتيح اكتشافًا موثوقًا لاختلافات درجات الحرارة الدقيقة
-
تطوير مبسط، تكامل سريعخيارات عدسات بصرية متعددة متاحة لتلبية متطلبات التطبيقات المتنوعةيدعم واجهة إخراج الصور MIPI CSIخرج بيانات صور RAW و YUV، مع التحكم عبر المنفذ التسلسلي/I2C
مواصفات المنتج
| الموديل | iTL1208 |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | المادة الحساسة: VOx الدقة: 1280*1024 حجم البكسل: 8 ميكرومتر الاستجابة الطيفية: 8 ميكرومتر ~ 14 ميكرومتر NETD نموذجي: ≤30 ميكرومتر |
| معالجة الصور | معدل إطارات رقمي: 25/30 هرتز وقت البدء: ≤6 ثوانٍ فيديو رقمي: RAW/YUV خوارزمية الصورة: NUC/3DNR/DNS/DRC/EE عرض الصورة: 10 أنواع (أبيض ساخن/حمم بركانية/أحمر حديد/حديد ساخن/طبي/قطبي/قوس قزح 1/قوس قزح 2/صبغة/أسود ساخن) |
| برنامج الكمبيوتر | التحكم في الوحدة وعرض الفيديو |
| كهربائي | الواجهة الخارجية القياسية: واجهة موصل 34Pin: BP04SD-34-0065-R0 واجهة الاتصال: TTL-232/I2C واجهة الفيديو الرقمي: MIPI-CSI جهد الإمداد: 4.5-5.5 فولت استهلاك الطاقة النموذجي: 1 واط |
| ميكانيكي |
الحجم (بما في ذلك العدسة): • مع عدسة 5 ملم: 22.6 ملم*22.6 ملم*50 ملم (قطر العدسة الخارجي Φ37 ملم) • مع عدسة 10 ملم: 22.6 ملم*22.6 ملم*45.3 ملم (قطر العدسة الخارجي Φ33 ملم) • مع عدسة 12 ملم: 22.6 ملم*22.6 ملم*34.5 ملم (قطر العدسة الخارجي Φ26.6 ملم) • مع عدسة 17 ملم: 22.6 ملم*22.6 ملم*35.4 ملم (قطر العدسة الخارجي Φ27 ملم) • مع عدسة 25 ملم: 22.6 ملم*22.6 ملم*44.2 ملم (قطر العدسة الخارجي Φ33 ملم) • مع عدسة 35 ملم: 22.6 ملم*22.6 ملم*50.9 ملم (قطر العدسة الخارجي Φ43.2 ملم) الوزن (بما في ذلك العدسة): • 85.5±4.5 جرام (مع عدسة 5 ملم) • 70.5±3.6 جرام (مع عدسة 10 ملم) • 35.7±2 جرام (مع عدسة 12 ملم) • 40.7±2.1 جرام (مع عدسة 17 ملم) • 71.0±3.6 جرام (مع عدسة 25 ملم) • 110±5.5 جرام (مع عدسة 35 ملم) |
| التكيف البيئي | درجة حرارة التشغيل: -40 درجة مئوية ~ +70 درجة مئوية درجة حرارة التخزين: -45 درجة مئوية ~ +85 درجة مئوية الرطوبة: 5%~95%، غير متكثف الاهتزاز: 5.35 جرامrms، اهتزاز عشوائي، 3 محاور الصدمة: موجة جيبية نصفية، 40 جرام/11 مللي ثانية، اتجاه الصدمة المحور السيني، 3 مرات الشهادة: ROHS2.0/REACH العدسة البصرية: تركيز ثابت غير حراري: 5/10/12/17/25/35 ملم |
التطبيقات الصناعية
- مكافحة حرائق الغابات
- صيانة الطاقة
- فحص الطاقة الشمسية الكهروضوئية
- المراقبة الأمنية
- الأجهزة القابلة للارتداء
- الأجهزة المحمولة
مزايا المنتج
-
محفظة منتجات متنوعةمجموعة واسعة من أشكال المنتجات بما في ذلك كواشف الأشعة تحت الحمراء، ونوى الكاميرات، والوحدات لتلبية متطلبات التكامل المختلفة.
-
تنوع المنتجات الغنيتتيح مجموعات متعددة من دقة المصفوفة، وأحجام البكسل، والنطاقات الموجية، وخيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
-
أداء متميزتصوير واضح، حجم مدمج، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية - مصممة للأداء في ظل مجموعة واسعة من التحديات البيئية.
-
سهولة التكاملخيارات الواجهة المتعددة تجعل التكامل مباشرًا وتمكن من التطوير السريع عبر مجالات التطبيق المتعددة.
أسئلة متكررة
ما هو مدى DRI؟
إنه وسيلة لقياس المسافة التي يمكن لكاشف الأشعة تحت الحمراء من خلالها إنتاج صورة لهدف معين ويمكن تقسيمه إلى نطاق الكشف، ونطاق التعرف، ونطاق التحديد.
D (الكشف): القدرة على تمييز كائن عن الخلفية
R (التعرف): القدرة على تصنيف فئة الكائن (حيوان، إنسان، مركبة، قارب ...)
I (التحديد): القدرة على وصف الكائن بالتفصيل (رجل يرتدي قبعة، غزال، جيب ...)
وفقًا لمعايير جونسون، عندما يكون احتمال رؤية تفاصيل الهدف في مسافة DRI هو 50%، فإن الحد الأدنى لعدد أزواج الخطوط للهدف هو 1:3:6 (أو 1:4:8)، والحد الأدنى لعدد البكسلات المقابل هو 2:6:12 (أو 2:8:16).
بافتراض أن قطر الهدف هو H، والبؤرة هي f، وحجم البكسل هو d، وعدد أزواج الخطوط هو n، فإن مسافة الرؤية L=H*f/(2n*d)
D (الكشف): القدرة على تمييز كائن عن الخلفية
R (التعرف): القدرة على تصنيف فئة الكائن (حيوان، إنسان، مركبة، قارب ...)
I (التحديد): القدرة على وصف الكائن بالتفصيل (رجل يرتدي قبعة، غزال، جيب ...)
وفقًا لمعايير جونسون، عندما يكون احتمال رؤية تفاصيل الهدف في مسافة DRI هو 50%، فإن الحد الأدنى لعدد أزواج الخطوط للهدف هو 1:3:6 (أو 1:4:8)، والحد الأدنى لعدد البكسلات المقابل هو 2:6:12 (أو 2:8:16).
بافتراض أن قطر الهدف هو H، والبؤرة هي f، وحجم البكسل هو d، وعدد أزواج الخطوط هو n، فإن مسافة الرؤية L=H*f/(2n*d)
