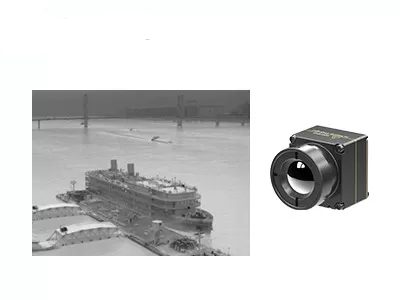

وحدة الكاميرا بالأشعة تحت الحمراء غير المبردة 640x512 17μM لحمولات الطائرات بدون طيار
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالقرار | 640 × 512/17 ميكرومتر | عدسة الكاميرا | متعددة متاحة |
---|---|---|---|
وزن | < 90 جرام | NETD | < 30 مليون كلفن |
النطاق الطيفي | 8 ~ 14 ميكرومتر LW | بحجم | 44.5x44.5x33.6 ملم |
تسليط الضوء | وحدة الكاميرا بالأشعة تحت الحمراء 640x512,وحدة الكاميرا بالأشعة تحت الحمراء للحمولات بدون طيار |
وحدة كاميرا التصوير الحراري غير المبردة 640x512 / 17μm في الهواء الطلق ، مراقبة الحيوانات
PLUG617 هي واحدة من وحدات مستشعر الكاميرا الحرارية غير المبردة من سلسلة PLUG التي طورتها Global Sensor Technology (GST).
تتكون من مستشعر الكاميرا الحرارية غير المبرد 640 × 512/17 ميكرومتر ، وسلسلة كاملة من المكونات البصرية ، ودائرة معالجة الإشارات وخوارزمية معالجة الصور الفريدة ، توفر وحدة الكاميرا PLUG617 LWIR صورة واضحة وأداءً فائقًا.
تم تطوير وحدات الأشعة تحت الحمراء غير المبردة من سلسلة PLUG خصيصًا لمتطلبات المراقبة الشخصية المختلفة ، والتي توفر واجهات صناعية قياسية مختلفة وخيارات عدسة الأشعة تحت الحمراء لتلبية متطلبات التكامل المحددة.تم تطبيق بعض حلول التصوير الحراري الاحترافية على العديد من التطبيقات.
- NETD <30mk ، حساسية عالية
- أداء مستقر
- سهولة التكامل والتوصيل
- جودة وتفاصيل صورة واضحة
- قدرة قوية على التكيف مع البيئة
نموذج | قابس 617 |
أداء كاشف الأشعة تحت الحمراء | |
الدقة | 640 × 512 |
مساحة وحدة الصورة | 17 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD | < 30 م ك |
معالجة الصورة | |
معدل الإطار | 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز |
وقت بدء التشغيل | أقل من 10 ثوانٍ |
فيديو تمثيلي | بال / نتسك |
فيديو رقمية | RAW / YUV / BT656 / LVDS |
مكون التمديد | USB / كاميرلينك |
وضع يعتم | خطي / مدرج تكراري / مختلط |
تقريب رقمي | 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8 |
عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
اتجاه الصورة | أفقيًا / رأسيًا / قطريًا |
خوارزمية الصورة | NUC / AGC / IDE |
المواصفات الكهربائية | |
الواجهة الخارجية القياسية | واجهة 50pin_HRS |
وضع الاتصال | RS232-TTL ، 115200 بت في الثانية |
مصدر التيار | 4 ~ 6 فولت |
استهلاك الطاقة النموذجي | <1.2 واط |
الخصائص البدنية | |
الأبعاد (مم) | 44.5 × 44.5 × 36.6 |
وزن | <90 جرام |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
اهتزاز | الاهتزاز العشوائي 5.35 غرام ، 3 محاور |
صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
بصريات | |
عدسة اختيارية | التركيز الثابت Athermal: 7.5mm / 13mm / 19mm / 25mm / 35mm / 50mm / 60mm / 100mm العدسة الآلية: 75 مم / 100 مم / 150 مم التكبير البصري المستمر: 30-150 مم |
تُستخدم وحدة التصوير الحراري PLUG617 على نطاق واسع في الأمن والمراقبة ، في الهواء الطلق ، وإنقاذ تطبيق القانون ، ومكافحة الحرائق والإنقاذ ، و ADAS ، وحمولات الطائرات بدون طيار ، إلخ.
1. ما هو نطاق DRI؟
إنها وسيلة لقياس المسافة التي يمكن أن ينتج عنها كاشف الأشعة تحت الحمراء صورة لهدف معين ويمكن تقسيمها إلى نطاق كشف ونطاق التعرف ونطاق تحديد.
D (الكشف): القدرة على تمييز كائن من الخلفية
R (التعرف): القدرة على تصنيف فئة الكائن (حيوان ، إنسان ، مركبة ، قارب ...)
أنا (تحديد الهوية): القدرة على وصف الشيء بالتفصيل (رجل مع قبعة ، غزال ، جيب ...)
وفقًا لمعايير جونسون ، عندما يكون احتمال تفاصيل الهدف المرئية على مسافة DRI 50٪ ، يكون الحد الأدنى لأزواج خط الرقم للهدف 1: 3: 6 (أو 1: 4: 8) ، والحد الأدنى المقابل لعدد البكسل هي 2: 6: 12 (أو 2: 8: 16).
بافتراض أن القطر المستهدف هو H ، والبعد البؤري هو f ، وحجم البكسل هو d ، وعدد أزواج الخطوط هو n ، ثم مسافة العرض L = H × f / (2n × d)
