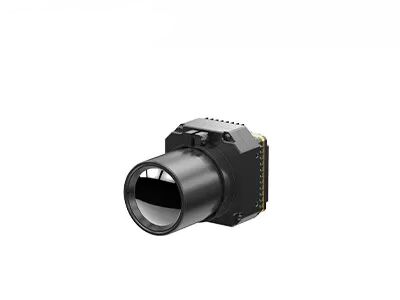

الكاميرا الحرارية LWIR غير المبردة Core 640x512 17μM لمكافحة الحرائق والإنقاذ

  • LWIR Uncooled Thermal Camera Core 640x512 17μM For Firefighting and Rescue
مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية GST
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل قابس 617
الحد الأدنى لكمية 1 قطعة
الأسعار Negotiable
شروط الدفع L / C ، T / T

اتصل بي للحصول على عينات مجانية وكوبونات.

ال WhatsApp:0086 18588475571

ويتشات: 0086 18588475571

سكايب: sales10@aixton.com

إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.

x
تفاصيل المنتج
القرار 640 × 512/17 ميكرومتر عدسة الكاميرا متعددة متاحة
وزن ＜ 90 جرام NETD ＜ 30 مليون كلفن
النطاق الطيفي 8 ~ 14 ميكرومتر LW بحجم 44.5x44.5x33.6 ملم
تسليط الضوء

Rescue LWIR Thermal Camera Core

,

LWIR Uncooled Thermal Camera Core
اترك رسالة
منتوج وصف
وحدة الكاميرا بالأشعة تحت الحمراء PLUG617



وحدة كاميرا التصوير الحراري غير المبردة 640x512 / 17μm في الهواء الطلق ، مراقبة الحيوانات



وصف المنتج



PLUG617 هي واحدة من وحدات مستشعر الكاميرا الحرارية غير المبردة من سلسلة PLUG التي طورتها Global Sensor Technology (GST).



تتكون من مستشعر الكاميرا الحرارية غير المبرد 640 × 512/17 ميكرومتر ، وسلسلة كاملة من المكونات البصرية ، ودائرة معالجة الإشارات وخوارزمية معالجة الصور الفريدة ، توفر وحدة الكاميرا PLUG617 LWIR صورة واضحة وأداءً فائقًا.



تم تطوير وحدات الأشعة تحت الحمراء غير المبردة من سلسلة PLUG خصيصًا لمتطلبات المراقبة الشخصية المختلفة ، والتي توفر واجهات صناعية قياسية مختلفة وخيارات عدسة الأشعة تحت الحمراء لتلبية متطلبات التكامل المحددة.تم تطبيق بعض حلول التصوير الحراري الاحترافية على العديد من التطبيقات.



الخصائص الرئيسية


- NETD <30mk ، حساسية عالية
- أداء مستقر
- سهولة التكامل والتوصيل
- جودة وتفاصيل صورة واضحة
- قدرة قوية على التكيف مع البيئة



مواصفات المنتج



نموذج قابس 617
أداء كاشف الأشعة تحت الحمراء
الدقة 640 × 512
مساحة وحدة الصورة 17 ميكرومتر
النطاق الطيفي 8 ~ 14 ميكرومتر
NETD ＜ 30 م ك
معالجة الصورة
معدل الإطار 9 هرتز / 25 هرتز / 30 هرتز / 50 هرتز / 60 هرتز
وقت بدء التشغيل أقل من 10 ثوانٍ
فيديو تمثيلي بال / نتسك
فيديو رقمية RAW / YUV / BT656 / LVDS
مكون التمديد USB / كاميرلينك
وضع يعتم خطي / مدرج تكراري / مختلط
تقريب رقمي 1 ~ 8X تقريب مستمر ، حجم الخطوة 1/8
عرض الصور أسود ساخن / أبيض ساخن / لون زائف
اتجاه الصورة أفقيًا / رأسيًا / قطريًا
خوارزمية الصورة NUC / AGC / IDE
المواصفات الكهربائية
الواجهة الخارجية القياسية واجهة 50pin_HRS
وضع الاتصال RS232-TTL ، 115200 بت في الثانية
مصدر التيار 4 ~ 6 فولت
استهلاك الطاقة النموذجي <1.2 واط
الخصائص البدنية
الأبعاد (مم) 44.5 × 44.5 × 36.6
وزن <90 جرام
التكيف البيئي
درجة حرارة التشغيل -40 درجة مئوية ~ + 70 درجة مئوية
درجة حرارة التخزين -45 درجة مئوية ~ + 85 درجة مئوية
رطوبة 5٪ ~ 95٪ ، دون تكاثف
اهتزاز الاهتزاز العشوائي 5.35 غرام ، 3 محاور
صدمة موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات
بصريات
عدسة اختيارية التركيز الثابت Athermal: 7.5mm / 13mm / 19mm / 25mm / 35mm / 50mm / 60mm / 100mm
العدسة الآلية: 75 مم / 100 مم / 150 مم
التكبير البصري المستمر: 30-150 مم



تطبيقات صناعية



تُستخدم وحدة التصوير الحراري PLUG617 على نطاق واسع في الأمن والمراقبة ، في الهواء الطلق ، وإنقاذ تطبيق القانون ، ومكافحة الحرائق والإنقاذ ، و ADAS ، وحمولات الطائرات بدون طيار ، إلخ.



الكاميرا الحرارية LWIR غير المبردة Core 640x512 17μM لمكافحة الحرائق والإنقاذ 0



يشيد من العملاء



الكاميرا الحرارية LWIR غير المبردة Core 640x512 17μM لمكافحة الحرائق والإنقاذ 1



أسئلة وأجوبة



1. القرار المكاني



كمؤشر على وضوح الصورة الحرارية ، فإنه يُظهر القدرة على تحليل الشكل المكاني للهدف ويتم التعبير عنه عادةً بالمراد (الملي راديان).
الدقة المكانية هي مقياس لأصغر كائن يمكن حله بواسطة المستشعر ، أو منطقة الأرض المصورة لمجال الرؤية اللحظي (IFOV) للمستشعر.يتأثر IFOV بحجم عنصر الكشف الفردي ، d والبعد البؤري للعدسة ، f.
هذا هو iFOV = d / f

بالنسبة إلى مسافة معينة ، تكون قيمة الدقة المكانية الأصغر هي الهدف الأصغر ويمكن رؤية التفاصيل الأكثر ثراءً.بالنسبة لهدف معين ، تكون قيمة الدقة المكانية الأصغر هي النطاق الأطول الذي سيتم اكتشافه.
