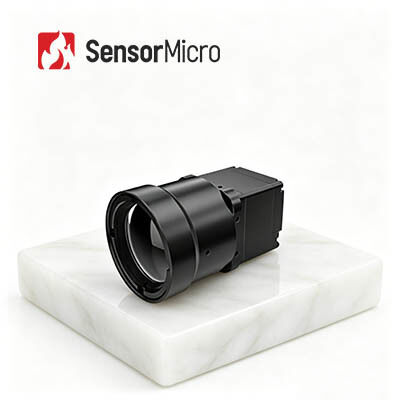

كاميرا LWIR الحرارية غير المبردة بدقة 640 × 512 وحجم بكسل 12 ميكرومتر لمكافحة الحرائق والإنقاذ
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iSE612 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| استهلاك الطاقة النموذجي | 0.8 واط عند 50 هرتز عند 23 ± 3 درجة مئوية | دقة | 640 × 512 / 12 ميكرومتر |
|---|---|---|---|
| عدسة الكاميرا | متعددة المتاحة | NETD | ≥20 مللي ك |
| المدى الطيفي | 8 ~ 14μm LW | معدل الإطار الرقمي | 50 هرتز |
| إبراز | Rescue LWIR Thermal Camera Core,LWIR Uncooled Thermal Camera Core |
||
منتوج وصف
جوهر الكاميرا الحرارية غير المبردة LWIR 640x512 12μm لمكافحة الحرائق والإنقاذ
لمحة عامة عن المنتج
مركز الكاميرا تحت الحمراء iSE612 مبني على كاشف حرارة ApexCore 640×512/12μmإنه يزيل معايرة الشاشة ويمنع عثرة الصورة والضوضاءمجهزة بدقة فائقة، صورة في صورة، وظائف OSD القابلة للتخصيص والتكبير الإلكتروني، يدعم هذا النواة المحسنة SWaP العديد من واجهات الفيديو والعدسات.يقدم أداء تصوير ممتاز، مثالية للرؤية الصناعية، مكافحة الحرائق، المراقبة الأمنية، الرؤية الآلية والإلكترونيات الاستهلاكية.
الخصائص الرئيسية
- ناعمة ومستقرة وفعالة من حيث التكلفة- لا يتطلب معايرة الشاشة أثناء التشغيل ، مما يلغي تعثر الصورة الشائع في الأنظمة التقليدية القائمة على الشاشة.يتبنى كاشف تغليف السيراميكي عالي التكلفة ApexCore مع NETD≤20mK
- ضيقة وخفيفة الوزن ومرنة لدمجها- أبعاد صغيرة تصل إلى 25.4 × 25.4 × 22.7 ملم ، وزن القلب العارض ≤ 26 ± 1.5 غرام. يسمح التصميم الهيكلي الموفر للمساحة بتخطيط نظام مرن وتكامل
- الخصائص الغنية للاندماج السلس- يدعم خوارزميات عالية الدقة، الصورة في الصورة، OSD قابلة للتخصيص، وضع النوم، معايرة النقرة الواحدة، والتوافق مع مختلف شاشات Micro OLED.متوافق مع عدسات بصرية متعددة ومكونات تمديد لتطوير ثانوي سهل وتخصيص النظام
مواصفات المنتج
| النموذج | iSE612 | |
| أجهزة الكشف عن الأشعة فوق البنفسجية | ||
| مواد حساسة | VOx | |
| القرار | 640×512 | |
| حجم البيكسل | 12μm | |
| رد الفعل الطيفي | 8μm ~ 14μm | |
| NETD النموذجي | ≤20mK | |
| معالجة الصور | ||
| معدل الإطار الرقمي | 50 هرتز | |
| وقت البدء | 6s | |
| الفيديو الرقمي | YUV420/YUV422/RGB888/RAW | |
| خوارزمية الصورة | NUC/DRC/DNS/DDE/SFFC | |
| بدون مصراع | مدعوم | |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) | |
| توجيه الصورة | الأفقي/العمودي/الشمالي | |
| زيادة الرقمية | 1x/2x/4x/8x | |
| الكهرباء | ||
| واجهة خارجية قياسية | خمسين دبوساًBP040SB-50-0114-B-R0 | |
| واجهة الاتصال | TTL-232/USB2.0 | |
| واجهة الفيديو الرقمية | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| مكونات التوسيع | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| واجهة كهربائية | ||
| فولتاج التغذية | 2.7 فولت ~ 5.3 فولت | |
| استهلاك الطاقة النموذجي | 0.8W@50Hz@23±3°C | |
| ميكانيكية / عدسة | ||
| حجم القلب العاري ((ملم) | 25.4×25.4×22.7ملم | φ36×24.3ملم |
| وزن النواة العارية ((g) | 26±1.5 | 28±1.5 |
| العدسات البصرية | التركيز الثابت: 4.8mm/9.1mm/13mm/19mm | التركيز الثابت: 25mm/35mm/50mm/70mm/100mm التركيز اليدوي: 25mm / 35mm / 50mm العدسة ذات المحرك: 75mm/100mm/150mm زيادة مستمرة: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات | 1500g@0.4ms |
| اهتزاز | 5.35g، اهتزاز عشوائي، محور 3 | |
| مكونات الشاشة | اختياري | |
| التكيف مع البيئة | ||
| درجة حرارة العمل | -40°C~+70°C | |
| درجة حرارة التخزين | -45°C~+85°C | |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة | |
| الشهادة | ROHS2.0/REACH | |
التطبيقات الصناعية
يتم استخدام وحدة التصوير الحراري iSE612 على نطاق واسع في الرؤية الصناعية ، مكافحة الحرائق والإنقاذ ، المراقبة الأمنية ، المراقبة الخارجية ، الرؤية الآلية ، الإلكترونيات الاستهلاكية وما إلى ذلك.
ملف الشركة
(سنسور مايكرو) هي الشركة الرائدة في العالم في تصنيع أجهزة الكشف عن الأشعة تحت الحمراء ومزود الخدمات.انها على استعداد لتزويد العملاء في جميع أنحاء العالم مع أداء عالية غير تبريد وتبريد أجهزة الكشف عن الصور الحرارية ومشاركة تجربة التطبيق المهنية.
سينسور مايكرو توفر أجهزة كشف تحت الحمراء المتقدمة، و نواة الكاميرا، و وحدات ذات تنسيقات و نطاقات موجة متعددة، مصممة للوضوح، الحساسية و الكفاءةمنتجاتنا تندمج بسلاسة في أنظمة متنوعة - تمكين الجيل القادم من التصوير والتطبيقات الاستشعار عبر الصناعات.
تم استخدام أجهزة الكشف الصغيرة على نطاق واسع في التصوير الحراري والأمن والمراقبة والرؤية الشخصية والمنتجات تحت الحمراء للسيارات والمستهلكين.قدرة إنتاج حجم SensorMicro تمكنها من تلبية الطلب المتزايد من جميع الأسواق القائمة والناشئة.
الأسئلة الشائعة
1الدقة المكانية
كمؤشر على وضوح الصورة الحرارية، فإنه يظهر القدرة على حل الشكل المكاني للهدف ويتم التعبير عنه عادة في mrad (milliradian).
القرار المكاني هو مقياس أصغر جسم يمكن تحليله بواسطة جهاز الاستشعار، أو مساحة الأرض التي تم تصويرها لمجال الرؤية الفوري (IFOV) للجهاز الاستشعار.يؤثر IFOV على حجم عنصر الكشف الفردي، d و فاصل البؤرة للعدسة ، f.
هذا هو iFOV = d / f
بالنسبة لمسافة معينة ، فإن القيمة الفضائية الأصغر للدقة هي ، يمكن رؤية الهدف الأصغر والتفاصيل الأكثر ثراء. بالنسبة للهدف المعين ، فإن القيمة الفضائية الأصغر للدقة هي ،كلما زاد مدى الكشف.
