384x288 12μm LWIR وحدة الكاميرا الحرارية غير مبردة للرؤية الصناعية
| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iSE412 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 384 × 288 / 12 ميكرومتر | معدل الإطار | 50 هرتز |
|---|---|---|---|
| NETD | ≥30 مللي كلفن | المدى الطيفي | 8 ~ 14 ميكرومتر |
| استهلاك الطاقة النموذجي | 0.8 واط عند 50 هرتز عند 23 ± 3 درجة مئوية | جهد الإمداد | 2.7 فولت ~ 5.3 فولت |
| إبراز | وحدة الكاميرا الحرارية للحرارة الصناعية,وحدة الكاميرا الحرارية غير المبردة,وحدة الكاميرا الحرارية LWIR 17μm |
||
منتوج وصف

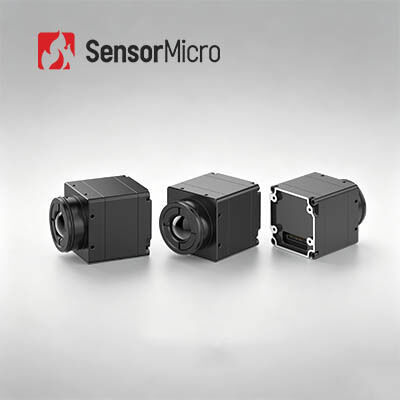

وحدة الكاميرا الحرارية LWIR مقاس 384 × 288 مقاس 12 ميكرومتر غير مبردة للرؤية الصناعية
نظرة عامة على المنتج
تم بناء قلب كاميرا الأشعة تحت الحمراء iSE412 على تقنية الكشف الحراري المعبأة بالسيراميك عالية الأداء 384 × 288/12 ميكرومتر. تتميز هذه الوحدة بتصميم احترافي بدون مصراع يلغي معايرة المصراع الإلزامية، وتعمل على حل مشكلات تشويش الصورة والضوضاء العشوائية الشائعة في أنظمة الأشعة تحت الحمراء التقليدية. مع وظائف متعددة الاستخدامات بما في ذلك تحسين الخوارزمية فائقة الدقة، وعرض صورة داخل صورة، وOSD قابل للتخصيص، ووضع السكون، والتكبير الإلكتروني، تدعم الوحدة واجهات فيديو متعددة وعدسات بصرية لتحقيق تكامل سلس.
تتيح الأبعاد المدمجة التي تبلغ 25.4 × 25.4 × 22.7 مم والوزن الأساسي العاري أقل من 26 جم أداءً ثابتًا وسلسًا للكشف الحراري في المساحات الضيقة والبيئات القاسية. مثالية للرؤية الصناعية، والإنقاذ من الحرائق، والمراقبة الأمنية، والمراقبة الخارجية، ورؤية الآلة، والتطبيقات الإلكترونية الاستهلاكية.
الميزات الرئيسية
-
تصميم بدون مصراع لمشاهدة أكثر سلاسة• لا يلزم معايرة الغالق أثناء التشغيل
• يزيل تقطع الصورة الشائع في أنظمة الغالق التقليدية
• التشغيل الصامت يضمن الاستخدام الخفي دون ضوضاء ميكانيكية -
مدمجة وخفيفة الوزن ومرنة للتكامل• أبعاد النظام الإجمالية: 25.4×25.4×22.7 ملم
• الوزن الأساسي العاري: ±26±1.5 جم
• يتيح التصميم الهيكلي الموفر للمساحة تخطيطًا مرنًا للنظام -
تكامل سلس وغني بالميزات• يدعم خوارزميات فائقة الدقة، صورة داخل صورة، OSD قابلة للتخصيص
• وضع السكون، والمعايرة بنقرة واحدة، والتوافق مع شاشات Micro OLED المتنوعة
• متوافق مع العدسات البصرية المتعددة ومكونات التمديد
• سهولة التطوير الثانوي وتخصيص النظام
مواصفات المنتج
| نموذج | iSE412 | |
| مؤشرات كاشفات الأشعة تحت الحمراء | ||
| المواد الحساسة | VOx | |
| دقة | 384×288 | |
| حجم البكسل | 12 ميكرومتر | |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر | |
| NETD نموذجي | ≥30 مللي كلفن | |
| معالجة الصور | ||
| بكسل فعالة | 384×288 | |
| معدل الإطار الرقمي | 50 هرتز | |
| وقت البدء | 6 ثانية | |
| الفيديو الرقمي | YUV420/YUV422/RGB888/خام | |
| خوارزمية الصورة | NUC/جمهورية الكونغو الديمقراطية/DNS/DDE/SFFC | |
| بدون مصراع | المدعومة | |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) | |
| اتجاه الصورة | أفقي/عمودي/قطري | |
| التكبير الرقمي | 1x/2x/4x/8x | |
| سطوع الصورة | تلقائي/يدوي | |
| تباين الصورة | تلقائي/يدوي | |
| وضع التعويض | يدوي | |
| كهربائي | ||
|
الواجهة الخارجية القياسية
|
50 دبوس: BP040SB-50-0114-B-R0
|
|
| واجهة الاتصالات | تي تي ال-232/USB2.0 | |
| واجهة الفيديو الرقمية | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| مكونات الامتداد | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| الواجهة الكهربائية | ||
| جهد الإمداد | 2.7 فولت ~ 5.3 فولت | |
| استهلاك الطاقة النموذجي | 0.8 واط عند 50 هرتز عند 23 ± 3 درجة مئوية | |
| ميكانيكية/عدسة | ||
| الحجم الأساسي العاري (مم) | 25.4×25.4×22.7 | φ36×24.3 |
| الوزن الأساسي العاري (جم) | 26 ± 1.5 | 28 ± 1.5 |
| عدسة بصرية |
التركيز الحراري الثابت: 4.9/9.1/13/19 ملم
|
التركيز الحراري الثابت: 25 مم/35 مم
|
| مكونات المصراع | خياري | |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور | |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات | 1500 جرام عند 0.4 مللي ثانية |
| مستوى الحماية | IP67 (العدسة الأمامية) | |
| القدرة على التكيف البيئي | ||
| درجة حرارة التشغيل | -40 درجة مئوية~+70 درجة مئوية | |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية | |
| رطوبة | 5% ~ 95%، غير التكثيف | |
| شهادة | ROHS2.0/الوصول | |
التطبيقات الصناعية
يتم استخدام جوهر الكاميرا الحرارية iSE412 على نطاق واسع في الرؤية الصناعية ومكافحة الحرائق والإنقاذ والمراقبة الأمنية والمراقبة الخارجية ورؤية الآلة والإلكترونيات الاستهلاكية والمجالات ذات الصلة.
حول سنسور مايكرو
تعتبر شركة SensorMicro شركة رائدة عالميًا في تصنيع أجهزة كشف الأشعة تحت الحمراء ومزودة الخدمة، حيث تقدم أجهزة كشف تصوير حراري مبردة وغير مبردة عالية الأداء بالإضافة إلى خبرة تطبيقية احترافية للعملاء في جميع أنحاء العالم.
نحن نقدم أجهزة كشف متقدمة للأشعة تحت الحمراء، ومراكز الكاميرا، والوحدات بتنسيقات ونطاقات موجية متعددة الاستخدامات. تم تصميم منتجاتنا لتحقيق الوضوح والحساسية والكفاءة، مع دمجها بسلاسة في أنظمة متنوعة لتمكين الجيل التالي من تطبيقات التصوير والاستشعار عبر الصناعات.
تُستخدم أجهزة الكشف SensorMicro على نطاق واسع في التصوير الحراري، والأمن والمراقبة، والرؤية الشخصية، والسيارات، ومنتجات الأشعة تحت الحمراء الاستهلاكية. تلبي قدرتنا الإنتاجية الكبيرة الطلب المتزايد من جميع الأسواق الحالية والناشئة.
الأسئلة المتداولة
1. لماذا تحتاج أجهزة الكشف عن الأشعة تحت الحمراء إلى التبريد؟
يتم تصنيف كاشفات الأشعة تحت الحمراء على أنها مبردة أو غير مبردة بناءً على درجة حرارة التشغيل ومتطلبات التبريد. تعمل مستشعرات التصوير الحراري غير المبردة في درجة حرارة الغرفة، مما يوفر استجابة أبطأ وحساسية أقل نسبيًا. تعمل كاشفات الأشعة تحت الحمراء المبردة في درجات حرارة مبردة لأنها في الأساس كاشفات فوتون تتطلب درجات حرارة منخفضة لتحقيق الأداء الأمثل.
2. حول تكنولوجيا التعبئة والتغليف لكاشفات الأشعة تحت الحمراء غير المبردة FPA
يتميز سوق الأشعة تحت الحمراء حاليًا بثلاث تقنيات تعبئة رئيسية: التغليف المعدني، والتعبئة الخزفية، والتعبئة على مستوى الرقاقة. تقدم كل تقنية مزايا مميزة تناسب التطبيقات والمتطلبات الصناعية المختلفة.
