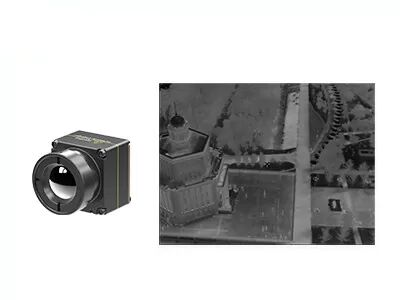

كاميرا الأشعة تحت الحمراء غير المبردة بأكسيد الفاناديوم الأساسية NETD 40mK لحمولات الطائرات بدون طيار
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL612R Pro |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| دقة | 640x512 | استهلاك الطاقة | 0.7 واط |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD نموذجي | ≤40 م ك | معدل الإطارات | 30 هرتز |
| إبراز | كاميرا الأشعة تحت الحمراء من أكسيد الفاناديوم,حمولة UAV Payloads IR Camera Core,40mK Uncooled IR Camera |
||
منتوج وصف
نواة كاميرا الأشعة تحت الحمراء غير المبردة صغيرة الحجم 640x512 12um لحمولات الطائرات بدون طيار
وصف المنتجالوصف
بصفتها شركة رائدة في تصنيع كاشفات الأشعة تحت الحمراء ووحدات الحرارة المبردة وغير المبردة، تقوم SensorMicro بتطوير نواة تصوير حراري بالأشعة تحت الحمراء صغيرة الحجم وخفيفة الوزن iTL612R Pro، وهي النسخة المدمجة من نواة كاميرا الأشعة تحت الحمراء iTL612R.
موجهة بالكامل نحو SWaP-C (الحجم والوزن والتكلفة)، كان حجم ووزن نواة كاميرا الأشعة تحت الحمراء iTL612R Pro بالفعل في طليعة الصناعة.إنه الخيار الأفضل للعملاء الذين لديهم متطلبات مقيدة بشأن الحجم والوزن عند دمج طائراتهم بدون طيار.
من خلال توفير كاشف أشعة تحت حمراء على مستوى الرقاقة تم تطويره ذاتيًا بدقة 640 × 512 / 12 ميكرومتر، ودرجة حماية العدسة IP67، وإصدار التصوير وقياس درجة الحرارة، وحلول SDK المختلفة، تستجيب الوحدة الحرارية iTL612R Pro لقيود المساحة بحجم أصغر ووزن أخف، وتحقق عمر بطارية أطول مع استهلاك طاقة أقل، وتتغلب على مشاكل التكامل في مجال الإلكترونيات الاستهلاكية، وتوفر المزيد من الحلول للمنتجات المدمجة والمحمولة.
تم تطويره خصيصًا لمجال الصيانة التنبؤية، وفحص الخلايا الكهروضوئية، وحماية البيئة، والبحث العلمي، والتصوير الجوي، والتحقيق الشرطي، والإغاثة والإنقاذ، والوقاية من حرائق الغابات، والسلامة الحضرية وما إلى ذلك.
الميزات الرئيسية
تصميم مضغوط وخفيف الوزن
• الحجم: 17 مم × 17 مم × 22 مم (مع عدسة 9.1 مم)
• الوزن: 13 جرام (مع عدسة 9.1 مم)
• استهلاك الطاقة منخفض يصل إلى 0.7 واط
صورة واضحة وقياس إشعاعي دقيق
• خوارزمية معالجة صور جديدة تمامًا: NUC / 3DNR / DNS / DRC / EE
• دعم Windows / Linux / ARM SDK
• دعم قياس درجة الحرارة الإقليمية والنقطية والمتساوية الحرارة
واجهات مختلفة لسهولة التكامل
• واجهات DVP / LVDS / USB2.0، إخراج بيانات صور RAW / YUV، التحكم في المنفذ التسلسلي
مواصفات المنتج
| الموديل | iTL612R Pro |
| أداء كاشف الأشعة تحت الحمراء | |
| مادة حساسة | أكسيد الفاناديوم |
| الدقة | 640 × 512 |
| حجم البكسل | 12 ميكرومتر |
| النطاق الطيفي | 8 ~ 14 ميكرومتر |
| NETD نموذجي | ≤40mk |
| معالجة الصور | |
| معدل الإطارات | 30 هرتز |
| وقت البدء | 5 ثوانٍ |
| الفيديو الرقمي | RAW / YUV / BT656 |
| خوارزمية الصورة | تصحيح عدم التجانس (NUC) تقليل الضوضاء ثلاثي الأبعاد (3DNR) إزالة الضوضاء (DNS) ضغط النطاق الديناميكي (DRC) تحسين الحواف (EE) |
| عرض الصورة | أسود ساخن / أبيض ساخن / لون زائف |
| برنامج الكمبيوتر | |
| برنامج ICC | التحكم في الوحدة وعرض الفيديو |
| المواصفات الكهربائية | |
| واجهة خارجية قياسية | 30Pin_HRS: DF40C-30DP-0.4V(51)، (HRS، ذكر) |
| لوحة توسيع USB | Type-C |
| واجهة الاتصال | RS232-TTL / USB2.0 |
| واجهة الفيديو الرقمي | CMOS8 / USB2.0 |
| جهد الإمداد | 4.0-5.0V VDC |
| استهلاك الطاقة النموذجي | 0.7 واط |
| قياس درجة الحرارة | |
| نطاق درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ +150 درجة مئوية، 0 درجة مئوية ~ 550 درجة مئوية؛ دعم التخصيص والتوسيع |
| دقة قياس درجة الحرارة | أكبر من ±2 درجة مئوية أو ±2% (@ 23 درجة مئوية ±3 درجة مئوية) |
| قياس درجة الحرارة الإقليمية | دعم الحد الأقصى والحد الأدنى ومتوسط قيمة درجة الحرارة الإقليمية الناتجة |
| SDK | دعم Windows / Linux / ARM؛ تحقيق تحليل دفق الفيديو والتحويل من الرمادي إلى درجة الحرارة |
| الخصائص الفيزيائية | |
| الحجم (مم) | 17 × 17 × 22 (مع عدسة 9.1 مم) |
| الوزن | 13 جرام (مع عدسة 9.1 مم) |
| القدرة على التكيف مع البيئة | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5% ~ 95%، غير متكثف |
| الاهتزاز | 5.35grms، 3 محاور |
| الصدمة | موجة نصف جيبية، 40 جرام / 11 مللي ثانية، 3 محاور 6 اتجاهات |
| الشهادات | ROHS2.0 / REACH |
| البصريات | |
| عدسة اختيارية | تركيز ثابت حراري: 9.1 مم |
التطبيقات الصناعية
يمكن دمج وحدة التصوير الحراري iTL612R Pro في حمولات الطائرات بدون طيار والأجهزة القابلة للارتداء بحيث يتم استخدامها على نطاق واسع في مجالات الصيانة التنبؤية، وفحص الخلايا الكهروضوئية، وحماية البيئة، والبحث العلمي، والتصوير الجوي، والتحقيق الشرطي، والإغاثة والإنقاذ، والوقاية من حرائق الغابات، والسلامة الحضرية وما إلى ذلك.
ملف الشركة
SensorMicro هي الشركة الرائدة عالميًا في تصنيع كاشفات الأشعة تحت الحمراء ومزود الخدمة. وهي على استعداد لتزويد العملاء في جميع أنحاء العالم بكاشفات التصوير الحراري المبردة وغير المبردة عالية الأداء ومشاركة خبرتها المهنية في التطبيقات.
توفر SensorMicro كاشفات الأشعة تحت الحمراء المتقدمة ونوى الكاميرات والوحدات النمطية بتنسيقات وأطوال موجية متعددة الاستخدامات. تم تصميم منتجاتنا لتحقيق الوضوح والحساسية والكفاءة، وتتكامل بسلاسة في أنظمة متنوعة - مما يمكّن تطبيقات التصوير والاستشعار من الجيل التالي عبر الصناعات.
تم استخدام كاشفات SensorMicro على نطاق واسع في التصوير الحراري والأمن والمراقبة والرؤية الشخصية والسيارات ومنتجات الأشعة تحت الحمراء الاستهلاكية. تتيح قدرة الإنتاج الضخم لـ SensorMicro تلبية الطلب المتزايد من جميع الأسواق الحالية والناشئة.
الأسئلة الشائعة
1. ما هو كاشف الأشعة تحت الحمراء / مستشعر التصوير الحراري؟
لا يمكن رؤية موجات الأشعة تحت الحمراء بالعين البشرية. كاشف الأشعة تحت الحمراء / مستشعر التصوير الحراري هو جهاز كهربائي بصري يتفاعل مع الأشعة تحت الحمراء والطاقة الحرارية ويحولها إلى إشارة كهربائية ثم يخرج صورًا حرارية مرئية.
2. ما هو WLP؟
يشير WLP إلى حزمة مستوى الرقاقة. إنها عملية إكمال التغليف عالي التفريغ مباشرة على شريحة MEMS بأكملها، ثم الكتابة والقطع لعمل مستشعر أشعة تحت حمراء واحد. جنبًا إلى جنب مع الحزمة المعدنية، والحزمة الخزفية، فهي التنسيقات الرئيسية الثلاثة لحزمة كاشفات الأشعة تحت الحمراء غير المبردة.
3. ما هي ميزة WLP؟
تم تصميم كاشفات الأشعة تحت الحمراء WLP خصيصًا لتلبية متطلبات التصغير والتكلفة المنخفضة في تطبيق تقنية الأشعة تحت الحمراء على سوق الإلكترونيات الاستهلاكية. تقدم SensorMicro، مع قدرة التصنيع الضخم، الآن مجموعة متنوعة من حلول وحدة الأشعة تحت الحمراء WLP لتعزيز المزيد من التطبيقات الجديدة للأسواق الناشئة.
