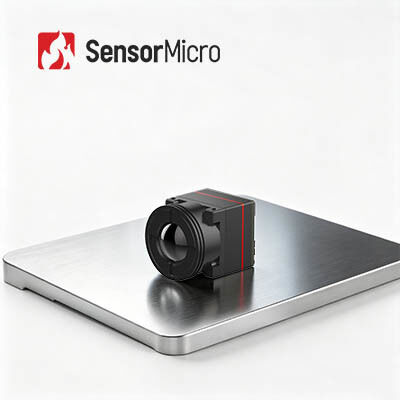

مركز الكاميرا الأشعة تحت الحمراء غير المبرد بأكسيد الفاناديوم بدقة 640 × 512 و 40mK NETD لمراقبة الأمن
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL612 برو |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | معدل الإطار | 25/30 هرتز/50 هرتز |
|---|---|---|---|
| NETD نموذجي | ≥40 مللي كلفن | استهلاك الطاقة | 0.5W |
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| إبراز | كاميرا الأشعة تحت الحمراء من أكسيد الفاناديوم,حمولة UAV Payloads IR Camera Core,40mK Uncooled IR Camera |
||
منتوج وصف
محور الكاميرا الأشعة تحت البناري غير المبرد من أكسيد الفاناديوم NETD نموذجي 40mK لمراقبة الأمن
كاميرا تحت الحمراء ذات الحجم الصغير غير المبرد 640x512 12um لمراقبة الأمن
مصممة لسيناريوهات نظام الأشعة تحت الحمراء المدمجة وذات الدقة العالية، يحل قلب الكاميرا تحت الحمراء المصغرة iTL612Pro نقاط الألم الأساسية للحد من الحمل الهيكلي،صعوبة التكامل واستهلاك الطاقة الكبير لأجهزة التصوير الحراري المصغرةباعتماد تقنية الكشف المتقدمة ذات الدقة العالية 640×512 وخوارزميات الصورة المُحسّنةنتائج التصوير الحراري عالية الجودة في بيئات تثبيت محدودة المساحةوزنه الخفيف جداً 13.7 غرام، حجم الجسم الصغير وتصميم طاقة منخفضة 0.5 واط يجعله مثالياً للأجهزة المحمولة،أجهزة تصوير الحرارة القابلة للارتداء وأنظمة الكشف الصناعي المدمجةمع اختيار عدسة مرنة وتوافق إصدار البيانات متعددة البروتوكولات، فإنه يدعم النشر السريع والترقية المتكررة من حلول الأشعة تحت الحمراء المتنوعة في الصناعة.
الخصائص الرئيسية
خفة لا مثيل لها وأقل حمولة
- الحجم المصغر للغاية: 17.3 × 17.3 × 23.4 مم (بما في ذلك عدسة 9.1 مم)
- الوزن الخفيف للغاية: 13.7 ± 0.5g (بما في ذلك عدسة 9.1 مم)
- استهلاك طاقة منخفض للغاية: أقل من 0.5 واط
FPA الرئيسي مع صور واضحة
- 640x512 القرار من أجل التكامل الواسع النطاق
- وضوح الصورة المحسنة: خوارزميات الصورة متعددة من الجيل الجديد لتحسين جودة الصورة
تطوير سهل ودمج سلس
- خيارات عدسة متعددة متاحة لتناسب سيناريوهات تطبيق مختلفة
- يدعم العديد من واجهات إخراج الصور: DVP8، LVDS، MIPI، USB 2.0، و BT.656
- إخراج بيانات RAW/YUV/Matrix-TEMP مع التحكم في منفذ سلسلة
مواصفات المنتج
| النموذج | iTL612Pro |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 640×512 |
| حجم البيكسل | 12μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤40mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30 هرتز/50 هرتز |
| وقت البدء | ≤5s |
| الفيديو الرقمي | RAW/YUV/Matrix-TEMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 ((سود ساخن / أبيض ساخن / لون مزيف) |
| برامج الكمبيوتر | |
| وحدة الأشعة تحت الحمراء | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | واجهة 30Pin_HRS:DF40C-30DP-0.4V ((51) |
| واجهة خارجية MIPI | 34Pin_Panasonic واجهة رابط:AXE634124 |
| واجهة الاتصال | TTL-232/USB2.0 |
| واجهة الفيديو الرقمية | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| فولتاج التغذية | 4.2-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.5W |
| قياس الحرارة | |
| درجة حرارة العمل | -10°C~+50°C |
| نطاق قياس الحرارة | / |
| دقة قياس الحرارة | / |
| قياس الحرارة الجزئية | / |
| SDK | / |
| الميكانيكية | |
| الحجم (بما في ذلك العدسة) | 17.3×17.3×23.4 ((9.1ملم عدسة) 17.3×17.3×30.2 ((عدسة 13 ملم) 17.3×17.3×38 ((عدسة 25 ملم) 17.3×17.3×54 ((45ملم عدسة) |
| الوزن (بما في ذلك العدسة) | 13.7±0.5g ((9.1mm عدسة) 20±0.5g ((عدسة 13mm) 27.3±0.5g ((عدسة 25mm) 51±0.5g ((45mm عدسة) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | اهتزاز الجانب الجوفي، تردد: 10HZ 150HZ 10HZ، القيمة القصوى: 0.15mm، الاتجاه المحوري: X، وقت التحمل: 8min / محور، دورات: 2 مرات |
| التأثير | نصف موجة السينوس، 30g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | التركيز الثابت: 9.1/13/25/45mm |
التطبيقات الصناعية
- مكافحة الحرائق في الغابات
- صيانة الطاقة
- فوتوفولتايك انسبيكشن
- مراقبة الأمن
- الأجهزة القابلة للارتداء
- الأجهزة المحمولة
ملف الشركة
(سنسور مايكرو) هي الشركة الرائدة في العالم في تصنيع أجهزة الكشف عن الأشعة تحت الحمراء ومزود الخدمات.انها على استعداد لتزويد العملاء في جميع أنحاء العالم مع أداء عالية غير تبريد وتبريد أجهزة الكشف عن الصور الحرارية ومشاركة تجربة التطبيق المهنية.
سينسور مايكرو توفر أجهزة كشف تحت الحمراء المتقدمة، و نواة الكاميرا، و وحدات ذات تنسيقات و نطاقات موجة متعددة، مصممة للوضوح، الحساسية و الكفاءةمنتجاتنا تندمج بسلاسة في أنظمة متنوعة - تمكين الجيل القادم من التصوير والتطبيقات الاستشعار عبر الصناعات.
تم استخدام أجهزة الكشف الصغيرة على نطاق واسع في التصوير الحراري والأمن والمراقبة والرؤية الشخصية والمنتجات تحت الحمراء للسيارات والمستهلكين.قدرة إنتاج حجم SensorMicro تمكنها من تلبية الطلب المتزايد من جميع الأسواق القائمة والناشئة.
الأسئلة الشائعة
1ما هو كاشف الأشعة تحت الحمراء / جهاز استشعار التصوير الحراري؟
موجات الأشعة تحت الحمراء لا يمكن رؤيتها بالعين البشرية Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2ما هو WLP؟
يشير WLP إلى حزمة مستوى الشريحة. إنها عملية إكمال حزمة فراغ عالية مباشرة على شريحة MEMS بأكملها ، ثم الكتابة والقطع لصنع مستشعر تحت الحمراء واحد.جنبا إلى جنب مع حزمة معدنية، حزمة السيراميك، فهي 3 أشكال الحزمة الرئيسية من كاشفات الأشعة تحت الحمراء غير المبردة.
3ما هي الميزة من WLP؟
تم تصميم أجهزة الكشف عن الأشعة تحت الحمراء WLP خصيصًا لتلبية متطلبات التصغير وانخفاض التكلفة في تطبيق تكنولوجيا الأشعة تحت الحمراء في سوق الإلكترونيات الاستهلاكية.مع القدرة على تصنيع الكميات، تقدم الآن مجموعة متنوعة من حلول وحدات WLP تحت الحمراء لتعزيز المزيد من التطبيقات الجديدة للأسواق الناشئة.
