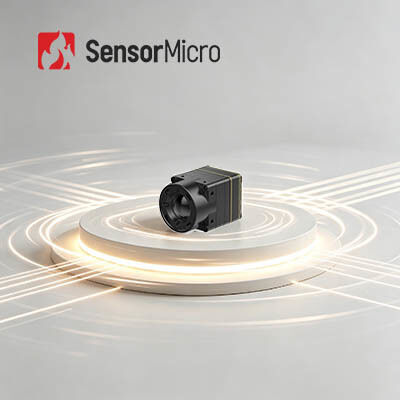

جوهر الكاميرا الحرارية مع دقة 640x512 8μm Pixel Pitch ومستشعر الأشعة تحت الحمراء LWIR غير المبرد ≤30mK NETD
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL608 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| معدل الإطار | 30/50 هرتز | دقة | 640x512 |
|---|---|---|---|
| استهلاك الطاقة | 0.4 واط | NETD نموذجي | ≥30 مللي كلفن |
| جهد الإمداد | 4-5.5 فولت | درجة البكسل | 8 ميكرومتر |
| إبراز | كاميرا حرارية بدون طيار بمستوى الرقاقة,كاميرا حرارية غير مبردة بدون طيار 640x512,كاميرا الأشعة تحت الحمراء الأساسية 12um |
||
منتوج وصف
جوهر الكاميرا الحرارية مع كاشف الأشعة تحت الحمراء غير مبرد 640x512/8μm
لمحة عامة عن المنتج
جهاز iTL608 هو مركز كاميرا حرارية LWIR غير مبردة VOx عالي الأداء مع تكامل واستقرار رائدين في الصناعة. من حيث الأبعاد ، يحتوي على حجم مضغوط من 13 × 13 × 18.3 ملم ووزن إجمالي 6.7 ± 1.5 غرام (6 ملم عدسة مدرجة) ، مما يقلل من الحمولة والمساحة المحتلة للأنظمة المحمولةيستخدم جهاز استشعار بكسل 8μm فائق الدقة بحل 640 × 512 الأصلي ويحقق NETD منخفض للغاية ≤30mK، يوفر قدرة متميزة على تمييز درجة الحرارة للكشف عن الهدف المحيطي في طيف 8-14μm LWIR.تصحيح عدم توحيد NUC المتكامل وخوارزميات الحد من الضوضاء 3DNR 3D تحسن بشكل فعال مسطحة الصورة وتقمع آثار الصورةمن أجل التوافق مع التطوير ، فإنه يوفر عدسات بصرية اختيارية ، وواجهات إخراج فيديو متعددة (MIPI / USB 2.0 / BT.656) ، وخارج بيانات RAW / YUV مزدوج ، وبروتوكولات التحكم المتسلسل / I2C ،تسهيل التخصيص الفعال والتكامل لأنظمة التصوير الحراري الصناعية والتجارية.
الخصائص الرئيسية
-
تصميم خفيف للغايةحجم ضيق من 13 × 13 × 18.3 ملم ووزن 6.7 ± 1.5 غرام (بما في ذلك عدسة 6 ملم)
من بين أعلى مستويات الاندماج في فئتها -
حساسية عالية، اكتشاف دقيق8μm حجم بكسل صغير للغاية مع 640 × 512 دقة، وتوفير التفاصيل الدقيقة والصور الواضحة
NETD النموذجي ≤ 30mK ، مما يتيح الكشف الموثوق به عن اختلافات درجة الحرارة الدقيقة -
تطوير مبسط، اندماج سريعخيارات عدسة بصرية متعددة متاحة لتلبية متطلبات التطبيقات المتنوعة
يدعم العديد من واجهات إخراج الصور ، بما في ذلك MIPI / USB 2.0 / BT.656
إخراج بيانات الصور RAW و YUV ، مع التحكم عبر منفذ متسلسل / I2C
مواصفات المنتج
| النموذج | ITL608 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 640×512 |
| حجم البيكسل | 8μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤30mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 30/50 هرتز |
| وقت البدء | ≤6s |
| الفيديو الرقمي | المواد الخام/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| البرمجيات | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصال | TTL-232/USB2.0/I2C |
| واجهة الفيديو الرقمية | MIPI/USB2.0/BT656 |
| فولتاج التغذية | 4-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.4W |
| الميكانيكية | |
| الحجم (بما في ذلك العدسة) | مع عدسة 6 مم: 13 × 13 × 18.3 مم (قطر العدسة الخارجي Φ12.3 مم) مع عدسة 8.7mm: 13 × 13 × 19.8 mm (قطر العدسة الخارجي Φ15.6 mm) مع عدسة 16.7 ملم: 13 × 13 × 27.9 ملم (قطر العدسة الخارجي Φ22.2 ملم) مع عدسة 30 مم: 13 × 13 × 39 مم (قطر العدسة الخارجي Φ36 مم) |
| الوزن (بما في ذلك العدسة) | 6.7±1.5g (6mm lens) 7.5±1.5g (عدسة 8.7mm) 17±1.5g (16.7mm عدسة) 42.7±1.5g (30mm lens) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | التركيز الثابت: 6/8.7/16.7/30 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL612R Pro في مجالات مكافحة الحرائق في الغابات ، وصيانة الطاقة ، والتحقق من الطاقة الكهروضوئية ، ومراقبة الأمن ، والأجهزة القابلة للارتداء ، والأجهزة المحمولة وغيرها.
خط منتجاتنا
حساسية عالية وأداء ممتاز
تكنولوجيا رائدة في العالم في صناعة الأشعة تحت الحمراء
تكنولوجيا رائدة في العالم في صناعة الأشعة تحت الحمراء
أجهزة كشف تحت الحمراء المختلفة المتاحة
كلاهما أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة والمبردة في تنسيقات وأحجام بكسل مختلفة
كلاهما أجهزة الكشف عن الأشعة تحت الحمراء غير المبردة والمبردة في تنسيقات وأحجام بكسل مختلفة
إنتاج كمي لضمان تسليم سريع
ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف
ثلاثة خطوط إنتاج بقدرة إنتاج سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة الشائعة
ما هي التصوير الحراري بالأشعة تحت الحمراء؟
في الطبيعة، يمكن لجميع الأجسام التي درجة حرارتها أعلى من الصفر المطلق (- 273 درجة مئوية) إشعاع الأشعة تحت الحمراء.باستخدام كاميرا الأشعة تحت الحمراء لقياس اختلاف درجة حرارة الأشعة تحت الحمراء بين الهدف نفسه والخلفية، يمكنك الحصول على صور تحت الحمراء المختلفة، والتي تسمى أيضا الصور الحرارية.
كيف تعمل أجهزة الكشف بالأشعة تحت الحمراء؟
الإشعاع تحت الحمراء الذي ينبعث من الهدف يدخل نطاق الكشف الحراريثم يغير كاشف الأشعة تحت الحمراء إشارة الإشعاع من كثافة مختلفة إلى الإشارة الكهربائية المقابلة، ومن ثم من خلال التضخيم ومعالجة الفيديو، تشكل الصورة تحت الحمراء التي يمكن ملاحظتها بالعين المجردة.
ما هي مزايا أجهزة الكشف بالأشعة تحت الحمراء المبردة؟
يعمل كاشف الطائرة التركيزية تحت الحمراء المبرد عند درجة حرارة منخفضة يتم توفيرها بواسطة كاشف dewar cooler (ddc).لديها حساسية عالية ويمكن أن تميز اختلاف درجة الحرارة أكثر دقة من كاشف الأشعة تحت الحمراء غير المبردةيمكنها الكشف عن الأشياء وتحديدها وتعرف عليها على مسافة طويلة جداً تبلغ أكثر من 10 كيلومتراتهيكل الكاشف المبرد معقد جدا مما يؤدي إلى تكلفة عالية نسبيا من الكاشف غير المبرد.
