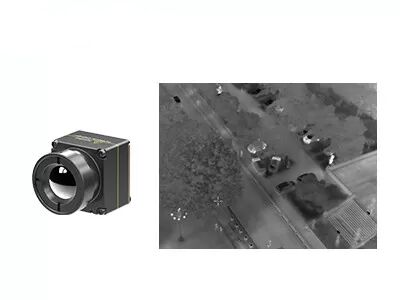

ARM SDK Uncooled Infrared Camera Core 640x512 14um المنفذ التسلسلي المتحكم فيه
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| القرار | 640 × 512 | استهلاك الطاقة | 0.7 واط |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | مساحة وحدة الصورة | 12 ميكرومتر |
| NETD النموذجي | ≤40 م ك | معدل الإطار | 30 هرتز |
| تسليط الضوء | كاميرا ARM SDK غير مبردة بالأشعة تحت الحمراء,كاميرا Linux تعمل بالأشعة تحت الحمراء Core 640x512,14um وحدة تصوير حراري غير مبردة |
||
منتوج وصف
كاميرا صغيرة الحجم غير مبردة بالأشعة تحت الحمراء الأساسية 640x512 12um لحمولات الطائرات بدون طيار
وصف المنتجription
كشركة مصنعة رائدة لأجهزة الكشف عن الأشعة تحت الحمراء المبردة والوحدات الحرارية ، تطور Global Technology حجمًا صغيرًا ونواة تصوير حراري بالأشعة تحت الحمراء خفيفة الوزن iTL612R Pro ، وهي النسخة المدمجة من نواة كاميرا الأشعة تحت الحمراء iTL612R.
موجه بالكامل لـ SWaP-C (الحجم والوزن وتكلفة الطاقة) ، كان حجم ووزن نواة كاميرا الأشعة تحت الحمراء iTL612R Pro بالفعل في المقدمة في الصناعة.إنه الخيار الأفضل للعملاء الذين لديهم متطلبات مقيدة فيما يتعلق بالحجم والوزن عند دمج طائراتهم بدون طيار.
من خلال توفير كاشف الأشعة تحت الحمراء بمستوى الرقاقة المطوّر ذاتيًا 640 × 512/12 ميكرومتر ، درجة حماية العدسة IP67 ، إصدار قياس درجة الحرارة والتصوير ، وحلول SDK المتنوعة ، تستجيب الوحدة الحرارية iTL612R Pro لقيود المساحة مع حجم أصغر وأخف وزنًا ، وتحقق بطارية أطول الحياة مع استهلاك أقل للطاقة ، ويتغلب على مشاكل التكامل في مجال الإلكترونيات الاستهلاكية ، ويوفر المزيد من الحلول للمنتجات المدمجة والمحمولة.
تم تطويره خصيصًا لمجال الصيانة التنبؤية ، والتفتيش الكهروضوئي ، وحماية البيئة ، والبحث العلمي ، والتصوير الجوي ، وتحقيقات الشرطة ، والإغاثة من الكوارث والإنقاذ ، ومنع حرائق الغابات ، والسلامة الحضرية ، إلخ.
الخصائص الرئيسية
تصميم مدمج وخفيف الوزن
• الحجم: 17 مم × 17 مم × 22 مم (مع عدسة 9.1 مم)
• الوزن: 13 جم (مع عدسة 9.1 مم)
• استهلاك طاقة منخفض يصل إلى 0.7 واط
صورة واضحة وقياس إشعاع دقيق
• خوارزمية جديدة لمعالجة الصور: NUC / 3DNR / DNS / DRC / EE
• دعم Windows / Linux / ARM SDK
• دعم قياس درجة الحرارة الإقليمية ، نقطة & متساوي الحرارة
واجهات متعددة لسهولة التكامل
• واجهات DVP / LVDS / USB2.0 ، إخراج بيانات صورة RAW / YUV ، التحكم في المنفذ التسلسلي
مواصفات المنتج
| نموذج | iTL612R Pro |
| أداء كاشف الأشعة تحت الحمراء | |
| المواد الحساسة | أكسيد الفاناديوم |
| الدقة | 640 × 512 |
| حجم بكسل | 12 ميكرومتر |
| النطاق الطيفي | 8 ~ 14 ميكرومتر |
| NETD النموذجي | ≤40 م ك |
| معالجة الصورة | |
| معدل الإطار | 30 هرتز |
| وقت بدء التشغيل | 5 ثانية |
| فيديو رقمية | RAW / YUV / BT656 |
| خوارزمية الصورة | تصحيح عدم التوحيد (NUC) تقليل التشويش ثلاثي الأبعاد (3DNR) إزالة الضوضاء (DNS) ضغط النطاق الديناميكي (DRC) تحسين الحواف (EE) |
| عرض الصور | أسود ساخن / أبيض ساخن / لون زائف |
| برامج الكمبيوتر | |
| برنامج ICC | وحدة التحكم وعرض الفيديو |
| الخصائص الكهربائية | |
| الواجهة الخارجية القياسية | 30Pin_HRS: DF40C-30DP-0.4V (51) ، (HRS ، ذكر) |
| مجلس توسيع USB | نوع سي |
| واجهة الاتصالات | RS232-TTL / USB2.0 |
| واجهة الفيديو الرقمية | CMOS8 / USB2.0 |
| مصدر التيار | 4.0-5.0 فولت تيار مستمر |
| استهلاك الطاقة النموذجي | 0.7 واط |
| قياس الحرارة | |
| نطاق الحرارة الشغالة | -10 درجة مئوية ~ + 50 درجة مئوية |
| نطاق قياس درجة الحرارة | -20 درجة مئوية ~ + 150 درجة مئوية ، 0 درجة مئوية ~ 550 درجة مئوية ؛دعم التخصيص والتوسع |
| دقة قياس درجة الحرارة | أكبر من ± 2 درجة مئوية أو ± 2٪ (@ 23 ℃ ± 3 ℃) |
| قياس درجة الحرارة الإقليمية | دعم القيمة القصوى والدنيا والمتوسط لدرجة الحرارة الإقليمية للمخرجات |
| SDK | دعم Windows / Linux / ARM ؛حقق تحليل دفق الفيديو وتحويله من الرمادي إلى درجة الحرارة |
| الخصائص البدنية | |
| الحجم (مم) | 17 × 17 × 22 (مع عدسة 9.1 ملم) |
| وزن | 13 جم (مع عدسة 9.1 مم) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ + 70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ + 85 درجة مئوية |
| رطوبة | 5٪ ~ 95٪ ، دون تكاثف |
| اهتزاز | 5.35 غرام ، 3 محاور |
| صدمة | موجة نصف جيبية ، 40 جم / 11 مللي ثانية ، 3 محاور 6 اتجاهات |
| الشهادات | ROHS2.0 / تصل |
| بصريات | |
| عدسة اختيارية | تركيز ثابت ثابت: 9.1 ملم |
تطبيقات صناعية
يمكن دمج وحدة التصوير الحراري iTL612R Pro في حمولات الطائرات بدون طيار والأجهزة القابلة للارتداء بحيث يتم استخدامها على نطاق واسع في مجالاتالصيانة التنبؤية ، والتفتيش الكهروضوئي ، وحماية البيئة ، والبحث العلمي ، والتصوير الجوي ، وتحقيقات الشرطة ، والإغاثة والإنقاذ ، ومنع حرائق الغابات ، والسلامة الحضرية ، إلخ.
تكنولوجيا الاستشعار العالمية
أسئلة وأجوبة
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو نوع من الطرق التي تستخدم الأشعة تحت الحمراء والطاقة الحرارية لجمع المعلومات حول الأشياء.إنه يحول الأشعة تحت الحمراء غير المرئية إلى صورة حرارية مرئية بالأشعة تحت الحمراء مع توزيع درجة حرارة السطح المستهدف.الأجسام المختلفة وحتى الأجزاء المختلفة من نفس الكائن لها قدرة إشعاع مختلفة وقوة انعكاس الأشعة تحت الحمراء.
2. ما الذي يمكن أن يستخدم في التصوير بالأشعة تحت الحمراء؟
- رؤية ليلية
-البحث والإنقاذ
-اختبار غير مدمر
-الوقاية من الوباء
-التصوير الحراري
- الأمن والمراقبة
-مكافحة الحريق
...
3. ما هي وحدة التصوير الحراري؟
تتكون وحدة التصوير الحراري عادةً من كاشف الأشعة تحت الحمراء وعدسة الأشعة تحت الحمراء والأجهزة الإلكترونية مع البرامج والخوارزمية المدمجة.إنها الوحدة الدنيا لجهاز التصوير الحراري.
