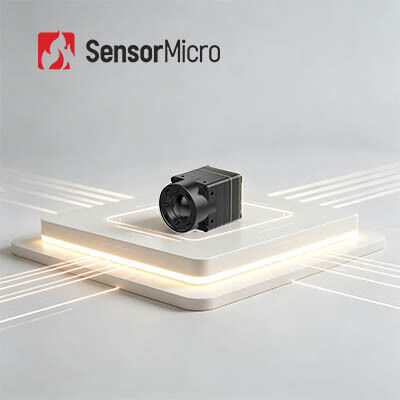

iTL608 أساس الكاميرا تحت الحمراء غير المبردة المصغرة للغاية مع دقة 640x512 و 8μm Pixel Pitch
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL608 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| درجة البكسل | 8 ميكرومتر | دقة | 640x512 |
|---|---|---|---|
| استهلاك الطاقة | 0.4 واط | المدى الطيفي | 8 ~ 14 ميكرومتر |
| معدل الإطار | 30/50 هرتز | NETD نموذجي | ≥30 مللي كلفن |
| إبراز | كاميرا ARM SDK غير مبردة بالأشعة تحت الحمراء,كاميرا Linux تعمل بالأشعة تحت الحمراء Core 640x512,14um وحدة تصوير حراري غير مبردة |
||
منتوج وصف
iTL608 كاميرا تعمل بالأشعة تحت الحمراء غير مبردة ومصغرة للغاية مقاس 640x512/8μm
نظرة عامة على المنتج
أعد تعريف التصوير الحراري المحمول باستخدام نواة الكاميرا الحرارية بالأشعة تحت الحمراء iTL608 فائقة الصغر! يتميز ببصمة قدم مدمجة للغاية تبلغ 13 × 13 × 18.3 ملم ووزن خفيف للغاية يبلغ 6.7 جرام، ويكسر هذا النواة عالية التكامل حدود تصميم التصوير الحراري المصغر.
من خلال اعتماد وحدات بكسل دقيقة مقاس 8 ميكرومتر ودقة عالية تبلغ 640 × 512 مع حساسية حرارية فائقة NETD ≥ 30 مللي كلفن، فإنها تلتقط اختلافات صغيرة في درجات الحرارة وتوفر صورًا حرارية واضحة ومفصلة. وهو يدعم بدء التشغيل السريع لمدة 6 ثوانٍ ومعدلات إطارات سلسة تبلغ 30 هرتز/50 هرتز، بينما تضمن تقنيات NUC و3DNR المدمجة مرئيات موحدة وخالية من الضوضاء.
مع التشغيل في درجة حرارة كاملة من -40 درجة مئوية إلى +70 درجة مئوية، والتوافق مع العدسات المتعددة وواجهات الإخراج المتنوعة، يتيح iTL608 تكامل التوصيل والتشغيل، وهو مناسب تمامًا للأجهزة المحمولة ومراقبة الأمان والكشف عن درجة الحرارة الصناعية وتطبيقات الرؤية الليلية.
الميزات الرئيسية
- تصميم خفيف الوزن للغاية:حجم صغير يبلغ 13 × 13 × 18.3 ملم ووزن 6.7 ±1.5 جم (بما في ذلك عدسة مقاس 6 مم) - من بين أعلى مستويات التكامل في فئتها
- حساسية عالية، كشف دقيق:حجم بكسل صغير جدًا يبلغ 8 ميكرومتر بدقة 640 × 512، مما يوفر تفاصيل دقيقة وصورًا واضحة مع NETD النموذجي ≥ 30 مللي كلفن، مما يتيح اكتشافًا موثوقًا للاختلافات الدقيقة في درجات الحرارة
- تطوير مبسط، تكامل سريع:تتوفر خيارات عدسات بصرية متعددة لتلبية متطلبات التطبيقات المتنوعة؛ يدعم واجهات إخراج الصور المتعددة بما في ذلك MIPI/USB 2.0/BT.656؛ إخراج بيانات الصور RAW وYUV مع التحكم عبر المنفذ التسلسلي/I2C
مواصفات المنتج
| نموذج | iTL608 |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 640×512 |
| حجم البكسل | 8 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن |
| معالجة الصور | |
| معدل الإطار الرقمي | 30/50 هرتز |
| وقت البدء | ≥6 ثانية |
| الفيديو الرقمي | الخام/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | |
| برمجة | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصالات | TTL-232/USB2.0/I2C |
| واجهة الفيديو الرقمية | MIPI/USB2.0/BT.656 |
| جهد الإمداد | 4-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.4 واط |
| ميكانيكية | |
| الحجم (بما في ذلك العدسة) | مع عدسة 6 ملم: 13 × 13 × 18.3 ملم (القطر الخارجي للعدسة Φ12.3 ملم) مع عدسة 8.7 ملم: 13 × 13 × 19.8 ملم (القطر الخارجي للعدسة Φ15.6 ملم) مع عدسة 16.7 ملم: 13 × 13 × 27.9 ملم (القطر الخارجي للعدسة Φ22.2 ملم) مع عدسة 30 ملم: 13 × 13 × 39 ملم (القطر الخارجي للعدسة Φ36 ملم) |
| الوزن (بما في ذلك العدسة) | 6.7±1.5 جرام (عدسة 6 مم) 7.5±1.5 جرام (عدسة 8.7 ملم) 17±1.5 جرام (عدسة 16.7 ملم) 42.7±1.5 جرام (عدسة 30 ملم) |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | التركيز الحراري الثابت: 6/8.7/16.7/30 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL608 في مجالات مكافحة حرائق الغابات وصيانة الطاقة والفحص الكهروضوئي ومراقبة الأمن والأجهزة القابلة للارتداء والأجهزة المحمولة وما إلى ذلك.
مزايا المنتج
- محفظة منتجات متنوعة:مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، ومراكز الكاميرا، والوحدات النمطية لتلبية متطلبات التكامل المختلفة
- مجموعة متنوعة من المنتجات الغنية:توفر دقة المصفوفة المتعددة وأحجام البكسل والنطاقات الموجية ومجموعات خيارات العدسات مرونة أكبر للتطبيقات المتنوعة
- الأداء المتميز:تصوير واضح، وحجم صغير، واستهلاك منخفض للطاقة، وحساسية عالية، وموثوقية قوية - مصمم للعمل في ظل مجموعة واسعة من التحديات البيئية
- التكامل السهل:تعمل خيارات الواجهة المتعددة على تسهيل التكامل وتمكين التطوير السريع عبر مجالات التطبيق المتعددة
الأسئلة المتداولة
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو طريقة تستخدم الأشعة تحت الحمراء والطاقة الحرارية لجمع معلومات حول الأشياء. يقوم بتحويل الأشعة تحت الحمراء غير المرئية إلى صور حرارية مرئية بالأشعة تحت الحمراء مع توزيع درجة حرارة السطح المستهدف. تتمتع الكائنات المختلفة وحتى الأجزاء المختلفة من نفس الكائن بقدرة إشعاعية مختلفة وقوة انعكاس للأشعة تحت الحمراء.
2. ما الذي يمكن استخدامه في التصوير بالأشعة تحت الحمراء؟
الرؤية الليلية، البحث والإنقاذ، الاختبارات غير المدمرة، الوقاية من الأوبئة، التصوير الحراري، الأمن والمراقبة، مكافحة الحرائق، والعديد من التطبيقات الأخرى.
3. ما هي وحدة التصوير الحراري؟
تتكون وحدة التصوير الحراري عادة من كاشف الأشعة تحت الحمراء، وعدسة الأشعة تحت الحمراء، والأجهزة الإلكترونية مع البرامج والخوارزمية المضمنة. إنها الوحدة الدنيا لجهاز التصوير الحراري.
