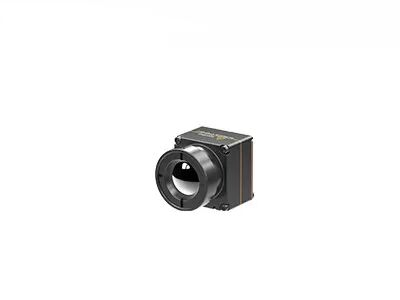

ألترا كومبكت 640x512 دقة 12μm بكسل بيتش غير مبردة الكاميرا تحت الحمراء النواة مع 0.5W استهلاك الطاقة للأجهزة القابلة للارتداء
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL612 برو |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| معدل الإطار | 25/30 هرتز/50 هرتز | دقة | 640x512 |
|---|---|---|---|
| استهلاك الطاقة | 0.5W | NETD نموذجي | ≥40 مللي كلفن |
| النطاق الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| إبراز | USB2.0 كاميرا الأشعة تحت الحمراء غير المبردة,وكاميرا الأشعة تحت الحمراء غير المبردة 12um,وكاميرا DVP بالأشعة تحت الحمراء الأساسية 640x512 |
||
منتوج وصف
نواة كاميرا الأشعة تحت الحمراء المدمجة للغاية غير المبردة بدقة 640x512 12 ميكرومتر للأجهزة القابلة للارتداء
نظرة عامة على المنتج
تم تصميم نواة كاميرا الأشعة تحت الحمراء iTL612Pro لتحقيق تصغير فائق وموثوقية عالية، وتدمج كاشف FPA عالي الجودة بدقة 640*512/12 ميكرومتر على مستوى الرقاقة وخوارزميات معالجة الصور من الجيل التالي لتعزيز الوضوح والاستقرار العام للتصوير.
بفضل التصميم المدمج للغاية بأبعاد 17.3*17.3*23.4 ملم وجسم خفيف الوزن يبلغ 13.7±0.5 جرام، تقلل الوحدة من الحمل الهيكلي للأجهزة المدمجة. مع تصنيف طاقة منخفض للغاية يبلغ 0.5 واط، فهي تتكيف تمامًا مع الأنظمة المدمجة التي تعمل بالبطارية والمحمولة.
متوافقة مع تكوينات عدسات متعددة، تدعم النواة خيارات إخراج شاملة بما في ذلك واجهات DVP8 وLVDS وMIPI وUSB 2.0 وBT.656، بالإضافة إلى إخراج بيانات RAW وYUV وMatrix-TEMP مع تحكم عبر المنفذ التسلسلي، مما يوفر دعمًا فنيًا كاملاً للتكرار المخصص للنظام والتكامل الصناعي.
الميزات الرئيسية
- تصميم مدمج وخفيف الوزن- الحجم: 17 مم * 17 مم * 22 مم (مع عدسة 9.1 مم)، الوزن: 13 جرام (مع عدسة 9.1 مم)، استهلاك الطاقة يصل إلى 0.7 واط
- صورة واضحة وإشعاع دقيق- خوارزمية معالجة صور جديدة تمامًا: NUC/3DNR/DNS/DRC/EE، تدعم SDK لنظام Windows/Linux/ARM، تدعم قياس درجة الحرارة للمنطقة والنقطة والحرارة المتساوية
- واجهات متنوعة لسهولة التكامل- واجهات DVP/LVDS/USB2.0، إخراج بيانات صور RAW/YUV، تحكم عبر المنفذ التسلسلي
مواصفات المنتج
| الموديل | iTL612Pro |
|---|---|
| مؤشرات كاشف الأشعة تحت الحمراء | |
| مادة حساسة | VOx |
| الدقة | 640*512 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≤40mK |
| معالجة الصور | |
| معدل إطارات رقمي | 25/30 هرتز/50 هرتز |
| وقت البدء | ≤5 ثوانٍ |
| فيديو رقمي | RAW/YUV/Matrix-TEMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 (أسود ساخن/أبيض ساخن/ألوان زائفة) |
| برنامج الكمبيوتر | |
| وحدة الأشعة تحت الحمراء | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| واجهة خارجية قياسية | واجهة 30Pin_HRS: DF40C-30DP-0.4V(51) |
| واجهة MIPI خارجية | واجهة موصل Panasonic 34Pin: AXE634124 |
| واجهة الاتصال | TTL-232/USB2.0 |
| واجهة الفيديو الرقمي | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| جهد الإمداد | 4.2-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.5 واط |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| نطاق قياس درجة الحرارة | / |
| دقة قياس درجة الحرارة | / |
| قياس درجة الحرارة الجزئي | / |
| SDK | / |
| ميكانيكي | |
| الحجم (بما في ذلك العدسة) | 17.3*17.3*23.4 (عدسة 9.1 مم) 17.3*17.3*30.2 (عدسة 13 مم) 17.3*17.3*38 (عدسة 25 مم) 17.3*17.3*54 (عدسة 45 مم) |
| الوزن (بما في ذلك العدسة) | 13.7±0.5 جرام (عدسة 9.1 مم) 20±0.5 جرام (عدسة 13 مم) 27.3±0.5 جرام (عدسة 25 مم) 51±0.5 جرام (عدسة 45 مم) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | اهتزاز جيبي، التردد: 10 هرتز ~ 150 هرتز ~ 10 هرتز، القيمة القصوى: 0.15 مم، الاتجاه المحوري: X، مدة التحمل: 8 دقائق/محور، الدورات: مرتين |
| الصدمة | موجة نصف جيبية، 30 جرام/11 مللي ثانية، اتجاه الصدمة المحور X، 3 مرات |
| الشهادات | ROHS2.0/REACH |
| عدسة بصرية | تركيز ثابت غير حراري: 9.1/13/25/45 مم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL612 Pro في مجالات مكافحة حرائق الغابات، وصيانة الطاقة، وفحص الخلايا الكهروضوئية، والمراقبة الأمنية، والأجهزة القابلة للارتداء، والأجهزة المحمولة، إلخ.
محفظة المنتجات
محفظة منتجات متنوعة- مجموعة واسعة من أشكال المنتجات بما في ذلك كاشفات الأشعة تحت الحمراء، ونوى الكاميرات، والوحدات لتلبية متطلبات التكامل المختلفة.
تنوع المنتجات الغني- توفر دقة المصفوفة المتعددة، وأحجام البكسل، والنطاقات الموجية، وخيارات العدسات المتنوعة مرونة أكبر للتطبيقات المختلفة.
أداء متميز- تصوير واضح، حجم مدمج، استهلاك طاقة منخفض، حساسية عالية، وموثوقية قوية - مصممة للأداء في ظل مجموعة واسعة من التحديات البيئية.
سهولة التكامل- تجعل خيارات الواجهة المتعددة التكامل مباشرًا وتمكن من التطوير السريع عبر مجالات التطبيق المتعددة.
أسئلة متكررة
ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
للاختبار غير المدمر:سهل الاختبار وسريع الاستجابة دون تلف، مما يؤدي إلى توفير التكاليف، وزيادة كفاءة العمل، وتقليل القوى العاملة واستهلاك المعدات.
للتصوير الحراري الطبي:فعال للغاية في اكتشاف المشاكل المخفية في جسم الإنسان، آمن بنسبة 100% بدون إشعاع أو ألم، مما يجعله أداة مثالية للفحص الصحي المبكر.
ما هو نطاق DRI؟
نطاق DRI هو وسيلة لقياس المسافة التي يمكن لكاشف الأشعة تحت الحمراء إنتاج صورة لهدف معين، ويمكن تقسيمه إلى نطاق الكشف، ونطاق التعرف، ونطاق التحديد.
D (الكشف):القدرة على تمييز كائن عن الخلفية
R (التعرف):القدرة على تصنيف فئة الكائن (حيوان، إنسان، مركبة، قارب...)
I (التحديد):القدرة على وصف الكائن بالتفصيل (رجل يرتدي قبعة، غزال، جيب...)
وفقًا لمعايير جونسون، عندما يكون احتمال ظهور تفاصيل الهدف مرئيًا على مسافة DRI هو 50%، فإن الحد الأدنى لعدد أزواج الخطوط للهدف هو 1:3:6 (أو 1:4:8)، والحد الأدنى لعدد البكسلات المقابل هو 2:6:12 (أو 2:8:16).
بافتراض أن قطر الهدف هو H، وطول البؤرة هو f، وحجم البكسل هو d، وعدد أزواج الخطوط هو n، فإن مسافة الرؤية L=H*f/(2n*d)
