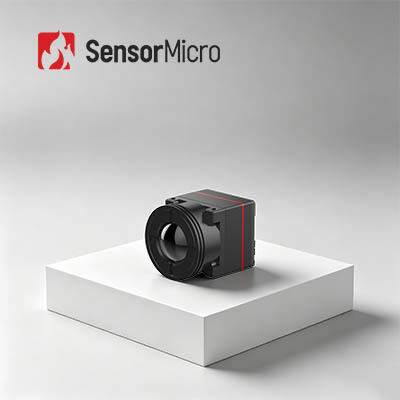

ألترا كومبكت 640x512 دقة 12μm بكسل بيتش غير مبردة الكاميرا تحت الحمراء النواة مع 0.5W استهلاك الطاقة للأجهزة القابلة للارتداء
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL612 برو |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| معدل الإطار | 25/30 هرتز/50 هرتز | دقة | 640x512 |
|---|---|---|---|
| استهلاك الطاقة | 0.5W | NETD نموذجي | ≥40 مللي كلفن |
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| إبراز | USB2.0 كاميرا الأشعة تحت الحمراء غير المبردة,وكاميرا الأشعة تحت الحمراء غير المبردة 12um,وكاميرا DVP بالأشعة تحت الحمراء الأساسية 640x512 |
||
منتوج وصف
كاميرا الأشعة تحت الحمراء غير المبردة المدمجة للغاية مقاس 640x512 12um للأجهزة التي يمكن ارتداؤها
نظرة عامة على المنتج
تم تصميم قلب كاميرا الأشعة تحت الحمراء iTL612Pro للتصغير الشديد والموثوقية العالية، وهو يدمج كاشف FPA ممتاز على مستوى الرقاقة 640×512/12μm وخوارزميات معالجة الصور من الجيل التالي لتعزيز وضوح واستقرار التصوير بشكل عام.
تتميز الوحدة بتصميم أبعاد صغير للغاية يبلغ 17.3×17.3×23.4 ملم وجسم خفيف الوزن يبلغ 13.7±0.5 جم، مما يقلل من الحمل الهيكلي للأجهزة المدمجة. مع تصنيف طاقة منخفض للغاية يبلغ 0.5 وات، فإنه يتكيف بشكل مثالي مع الأنظمة المدمجة والمحمولة التي تعمل بالبطارية.
متوافق مع تكوينات العدسات المتعددة، يدعم النواة خيارات الإخراج الشاملة بما في ذلك واجهات DVP8 وLVDS وMIPI وUSB 2.0 وBT.656، بالإضافة إلى إخراج بيانات RAW وYUV وMatrix-TEMP مع التحكم في المنفذ التسلسلي، مما يوفر دعمًا فنيًا كاملاً لتكرار النظام المخصص والتكامل الصناعي.
الميزات الرئيسية
- تصميم مدمج وخفيف الوزن- الحجم: 17 ملم × 17 ملم × 22 ملم (مع عدسة 9.1 ملم)، الوزن: 13 جرام (مع عدسة 9.1 ملم)، استهلاك الطاقة منخفض يصل إلى 0.7 وات
- صورة واضحة وقياس إشعاعي دقيق- خوارزمية معالجة الصور الجديدة تمامًا: NUC/3DNR/DNS/DRC/EE، ودعم Windows/Linux/ARM SDK، ودعم قياس درجة الحرارة الإقليمية والنقطة والأيسوثرم
- واجهات مختلفة لسهولة التكامل- واجهات DVP/LVDS/USB2.0، وإخراج بيانات صورة RAW/YUV، والتحكم في المنفذ التسلسلي
مواصفات المنتج
| نموذج | iTL612Pro |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 640×512 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥40 مللي كلفن |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30 هرتز/50 هرتز |
| وقت البدء | ≥5 ثانية |
| الفيديو الرقمي | خام/YUV/ماتريكس-TEMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصور | 10 (أسود حار/أبيض حار/لون زائف) |
| برامج الكمبيوتر | |
| وحدة الأشعة تحت الحمراء | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | واجهة 30Pin_HRS: DF40C-30DP-0.4V(51) |
| واجهة MIPI الخارجية | 34Pin_واجهة موصل باناسونيك: AXE634124 |
| واجهة الاتصالات | تي تي ال-232/USB2.0 |
| واجهة الفيديو الرقمية | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| جهد الإمداد | 4.2-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.5 واط |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| نطاق قياس درجة الحرارة | / |
| دقة قياس درجة الحرارة | / |
| قياس درجة الحرارة الجزئية | / |
| SDK | / |
| ميكانيكية | |
| الحجم (بما في ذلك العدسة) | 17.3×17.3×23.4 (عدسة 9.1 ملم) 17.3×17.3×30.2 (عدسة 13 ملم) 17.3×17.3×38 (عدسة 25 ملم) 17.3×17.3×54 (عدسة 45 ملم) |
| الوزن (بما في ذلك العدسة) | 13.7±0.5 جرام (عدسة 9.1 ملم) 20±0.5 جرام (عدسة 13 ملم) 27.3±0.5 جرام (عدسة 25 ملم) 51±0.5 جرام (عدسة 45 ملم) |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | الاهتزاز الجيبي، التردد: 10HZ～150HZ～10HZ، قيمة الذروة: 0.15 مم، الاتجاه المحوري: X، وقت التحمل: 8 دقائق/محور، الدورات: مرتين |
| تأثير | نصف موجة جيبية، 30 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | التركيز الحراري الثابت: 9.1/13/25/45 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL612 Pro في مجالات مكافحة حرائق الغابات وصيانة الطاقة والفحص الكهروضوئي ومراقبة الأمن والأجهزة القابلة للارتداء والأجهزة المحمولة وما إلى ذلك.
محفظة المنتجات
محفظة منتجات متنوعة- مجموعة واسعة من تنسيقات المنتجات بما في ذلك أجهزة الكشف بالأشعة تحت الحمراء، ومراكز الكاميرا، والوحدات النمطية لتلبية متطلبات التكامل المختلفة.
مجموعة متنوعة من المنتجات الغنية- توفر دقة المصفوفة المتعددة وأحجام البكسل والنطاقات الموجية ومجموعات خيارات العدسات مرونة أكبر للتطبيقات المتنوعة.
الأداء المتميز- تصوير واضح، وحجم صغير، واستهلاك منخفض للطاقة، وحساسية عالية، وموثوقية قوية - مصممة للعمل في ظل مجموعة واسعة من التحديات البيئية.
التكامل السهل- خيارات الواجهة المتعددة تجعل التكامل سهلاً وتمكن التطوير السريع عبر مجالات التطبيق المتعددة.
الأسئلة المتداولة
ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
للاختبارات غير المدمرة:سهل الاختبار وسريع الاستجابة دون حدوث ضرر، مما يؤدي إلى توفير التكاليف وزيادة كفاءة العمل وتقليل استهلاك القوى العاملة والمعدات.
التصوير الحراري الطبي:فعال للغاية في اكتشاف المشاكل الخفية في جسم الإنسان، وآمن بنسبة 100% بدون إشعاع أو ألم، وهو أداة مثالية للفحص الصحي المبكر.
ما هو نطاق DRI؟
نطاق DRI هو وسيلة لقياس المسافة التي يمكن أن ينتج عندها كاشف الأشعة تحت الحمراء صورة لهدف محدد ويمكن تقسيمها إلى نطاق الكشف، ونطاق التعرف، ونطاق التعريف.
د (الكشف):القدرة على تمييز كائن من الخلفية
ص (الاعتراف):القدرة على تصنيف فئة الكائن (الحيوان، الإنسان، مركبة، قارب...)
أنا (تحديد الهوية):القدرة على وصف الشيء بالتفصيل (رجل يرتدي قبعة، غزال، سيارة جيب...)
وفقًا لمعايير جونسون، عندما يكون احتمال رؤية تفاصيل الهدف على مسافة DRI هو 50%، فإن الحد الأدنى لأزواج خط الأرقام للهدف هو 1:3:6 (أو 1:4:8)، والحد الأدنى المقابل لعدد وحدات البكسل هو 2:6:12 (أو 2:8:16).
بافتراض أن قطر الهدف هو H، والبعد البؤري هو f، وحجم البكسل هو d، وعدد أزواج الخطوط هو n، ثم مسافة العرض L=H×f/(2n×d)
