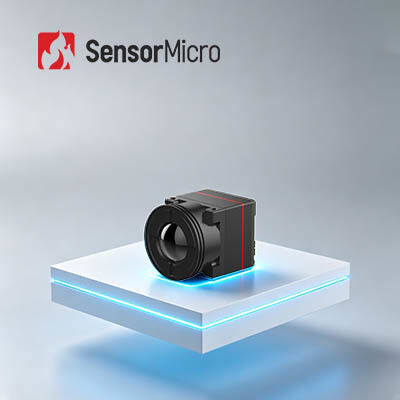

استهلاك طاقة منخفضة مركز كاميرا الأشعة تحت الحمراء غير المبرد مع دقة 640x512 و 12μm Pixel Pitch
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL612 برو |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| NETD نموذجي | ≥40 مللي كلفن | استهلاك الطاقة | 0.5W |
|---|---|---|---|
| معدل الإطار | 25/30 هرتز/50 هرتز | المدى الطيفي | 8 ~ 14 ميكرومتر |
| دقة | 640x512 | درجة البكسل | 12 ميكرومتر |
| إبراز | كاميرا حرارية بدون طيار من NUC,كاميرا حرارية بدون طيار 40mK,كاميرا الأشعة تحت الحمراء غير المبردة 30 هرتز |
||
منتوج وصف
استهلاك طاقة منخفض بطاقة الكاميرا تحت الحمراء غير المبردة 640x512 12μm
لمحة عامة عن المنتج
جهاز iTL612Pro هو مركز كاميرا تحت الحمراء مصغرة للغاية منخفضة الطاقة مع دقة عالية 640 × 512 وكاشف مستوى رقعة 12μm. يحتوي على أبعاد صغيرة تبلغ 17.3 × 17.3 × 23.4 مم ،وزن خفيف جداً 13.7±0.5g ، واستهلاك طاقة منخفض للغاية قدره 0.5W. مجهز بخوارزميات الصورة المتقدمة لتحقيق صور حرارية أكثر وضوحًا ، يدعم عدسات متعددة وواجهات إخراج غنية بما في ذلك MIPI و USB 2.0 و LVDSمن السهل تطويرها ودمجها، وهي المكون الأساسي الأمثل لأنظمة الحرارة تحت الحمراء المصغرة.
الخصائص الرئيسية
- خفة لا مثيل لها وأقل حمولة:الحجم المصغر للغاية: 17.3 × 17.3 × 23.4 مم (بما في ذلك عدسة 9.1 مم) ؛ الوزن الخفيف للغاية: 13.7 ± 0.5 غرام (بما في ذلك عدسة 9.1 مم) ؛ استهلاك الطاقة المنخفض للغاية: أقل من 0.5 واط
- أجهزة التصوير الفورية الرئيسية مع صور واضحة:دقة 640x512 لدمج واسع النطاق ؛ وضوح الصورة المحسن مع خوارزميات الصورة متعددة من الجيل الجديد لتحسين جودة الصورة
- تطوير سهل ودمج سلس:خيارات عدسة متعددة متاحة لتناسب سيناريوهات التطبيقات المختلفة ؛ يدعم العديد من واجهات إخراج الصور: DVP8 ، LVDS ، MIPI ، USB 2.0، و BT.656؛ إخراج بيانات RAW/YUV/Matrix-TEMP مع التحكم في المنفذ التسلسلي
مواصفات المنتج
| النموذج | iTL612Pro |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 640×512 |
| حجم البيكسل | 12μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤40mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30 هرتز/50 هرتز |
| وقت البدء | ≤5s |
| الفيديو الرقمي | RAW/YUV/Matrix-TEMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 (حار أسود / أبيض حار / لون مزيف) |
| برامج الكمبيوتر | |
| وحدة الأشعة تحت الحمراء | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | واجهة 30Pin_HRS: DF40C-30DP-0.4V ((51) |
| واجهة خارجية MIPI | 34Pin_Panasonic واجهة رابط: AXE634124 |
| واجهة الاتصال | TTL-232/USB2.0 |
| واجهة الفيديو الرقمية | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| فولتاج التغذية | 4.2-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.5W |
| قياس الحرارة | |
| درجة حرارة العمل | -10°C~+50°C |
| نطاق قياس الحرارة | / |
| دقة قياس الحرارة | / |
| قياس الحرارة الجزئية | / |
| SDK | / |
| الميكانيكية | |
| الحجم (بما في ذلك العدسة) | 17.3×17.3×23.4 (عدسة 9.1ملم) 17.3×17.3×30.2 (13ملم عدسة) 17.3×17.3×38 (25ملم عدسة) 17.3×17.3×54 (45ملم عدسة) |
| الوزن (بما في ذلك العدسة) | 13.7±0.5g (عدسة 9.1mm) 20±0.5g (13mm lens) 27.3±0.5g (25mm lens) 51±0.5 غرام (45 ملم عدسة) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | اهتزاز الجانب الجوفي، تردد: 10HZ 150HZ 10HZ، القيمة القصوى: 0.15mm، الاتجاه المحوري: X، وقت التحمل: 8min / محور، دورات: 2 مرات |
| التأثير | نصف موجة السينوس، 30g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | التركيز الثابت: 9.1/13/25/45mm |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL612R Pro في مجالات مكافحة الحرائق في الغابات ، وصيانة الطاقة ، والتحقق من الطاقة الكهروضوئية ، ومراقبة الأمن ، والأجهزة القابلة للارتداء ، والأجهزة المحمولة وغيرها.
نقاط قوتنا الرئيسية
- إمدادات ثابتة:مع وجود سلسلة إمدادات مستقرة وموثوقة عبر نظامنا الإيكولوجي الكامل، يمكننا الاستجابة بسرعة لمطالب السوق.
- دعم الابتكار:مع الخبرة في تصنيع أجهزة الكشف والخبرة في دعم تكامل النظام، ونحصل على نظرة عميقة في متطلبات الأداء،وخلق دورة صالحة: تطبيق المنتج → ردود الفعل التقنية → تحديث المنتج.
- ميزة التكلفة:من خلال إدارة سلسلة الإنتاج بأكملها و الاستفادة من التصنيع الكبير والفعال، نحن نقدم أسعار تنافسية لمجموعة واسعة من التطبيقات.
الأسئلة الشائعة
1ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري هو تقنية جديدة وفعالة من طريقة التشخيص غير الغازية تستند إلى الكشف عن درجة حرارة سطح الكائن.يتم تسجيل الأشعة تحت الحمراء (IR) المنبعثة من جسم وتصورها في شكل خريطة توزيع درجة الحرارة.
2ما الذي يمكن استخدامه في التصوير الحراري بالأشعة تحت الحمراء؟
يمكن استخدام الصورة الحرارية تحت الحمراء لإجراء عمليات تفتيش للمنازل، وتحديد العيوب الهيكلية، والأخطاء الكهربائية، والأخطاء الميكانيكية، والتغيرات الفسيولوجية في الناس والحيوانات وغيرها الكثير.
3ما هي مزايا التصوير الحراري بالأشعة تحت الحمراء؟
بالنسبة للاختبار غير المدمر ، فمن السهل الاختبار وسريع الاستجابة دون تلف ، مما يؤدي إلى توفير التكاليف وزيادة كفاءة العمل وتقليل استهلاك القوى العاملة والمعدات.من أجل التصوير الحراري الطبي، فهي فعالة جدا في العثور على المشاكل الخفية في جسم الإنسان، آمنة بنسبة 100٪ دون إشعاع وألم، وهو أداة مثالية لفحص صحي مبكر.
