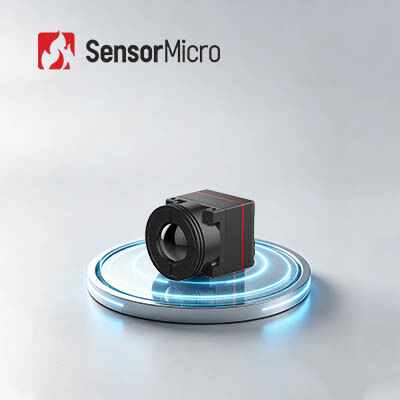

التصميم المدمج والخفيف الوزن والذي لا يتم تبريده في الكاميرا تحت الحمراء مع دقة 640x512 و 12μm Pixel Pitch
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL612 برو |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | الاعتماد المستندي، تي/تي |
تفاصيل المنتج
| دقة | 640x512 | معدل الإطار | 25/30 هرتز/50 هرتز |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | استهلاك الطاقة | 0.5W |
| NETD نموذجي | ≥40 مللي كلفن | درجة البكسل | 12 ميكرومتر |
| إبراز | كاميرا فيديو رقمية غير مبردة بالأشعة تحت الحمراء,640x512 كاميرا غير مبردة بالأشعة تحت الحمراء,كاميرا غير مبردة تعمل بالأشعة تحت الحمراء 12um |
||
منتوج وصف
التصميم المدمج والخفيف الوزن غير المبرد للكاميرا الأشعة تحت الحمراء 640x512 12μm
إعادة تعريف معايير SWaP الصناعية للنواة الحرارية المصغرة، النواة الكاميرا تحت الحمراء فائقة المصغرة iTL612Pro يحقق التوازن المثالي من الحجم المدمج للغاية،استهلاك طاقة منخفض وصورة عالية الوضوحتم بناؤه مع كاشف مستوى رقعة رقعة 640 × 512 / 12 ميكرومتر عالية الجودة وخوارزميات تحسين الصورة ، ويقدم أداء التصوير الحراري على مستوى محترف يتجاوز بكثير منتجات من نفس الحجم.
كسر القيود الحجم والوزن من قلوب الأشعة تحت الحمراء التقليدية، قطعه المربع 17.3 ملم والجسم 13.7 غرام خفيفة للغاية تقليل إلى حد كبير حواجز تجميع النظام والعبء الهيكلي.إلى جانب استهلاك طاقة منخفض للغاية وواجهات تطوير قابلة للتوسع للغاية، فإنه يمكّن الشركات من تطوير منتجات التصوير الحراري تحت الحمراء المحمولة والصغرى والعالية الكفاءة، والتي تغطي مجالات تطبيق صناعية وتجارية متعددة.
الخصائص الرئيسية
خفة لا مثيل لها وأقل حمولة
- الحجم المصغر للغاية: 17.3 × 17.3 × 23.4 مم (بما في ذلك عدسة 9.1 مم)
- الوزن الخفيف للغاية: 13.7 ± 0.5g (بما في ذلك عدسة 9.1 مم)
- استهلاك طاقة منخفض للغاية: أقل من 0.5 واط
FPA الرئيسي مع صور واضحة
- 640x512 القرار من أجل التكامل الواسع النطاق
- وضوح الصورة المحسنة: خوارزميات الصورة متعددة من الجيل الجديد لتحسين جودة الصورة
تطوير سهل ودمج سلس
- خيارات عدسة متعددة متاحة لتناسب سيناريوهات تطبيق مختلفة
- يدعم العديد من واجهات إخراج الصور: DVP8، LVDS، MIPI، USB 2.0، و BT.656
- إخراج بيانات RAW/YUV/Matrix-TEMP مع التحكم في منفذ سلسلة
مواصفات المنتج
| النموذج | iTL612Pro |
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 640×512 |
| حجم البيكسل | 12μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤40mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30 هرتز/50 هرتز |
| وقت البدء | ≤5s |
| الفيديو الرقمي | RAW/YUV/Matrix-TEMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 ((سود ساخن / أبيض ساخن / لون مزيف) |
| الكهرباء | |
| واجهة خارجية قياسية | واجهة 30Pin_HRS:DF40C-30DP-0.4V ((51) |
| واجهة خارجية MIPI | 34Pin_Panasonic واجهة رابط:AXE634124 |
| واجهة الاتصال | TTL-232/USB2.0 |
| واجهة الفيديو الرقمية | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| فولتاج التغذية | 4.2-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.5W |
| الميكانيكية | |
| الحجم (بما في ذلك العدسة) | 17.3×17.3×23.4 (عدسة 9.1ملم) 17.3×17.3×30.2 (13ملم عدسة) 17.3×17.3×38 (25ملم عدسة) 17.3×17.3×54 (45ملم عدسة) |
| الوزن (بما في ذلك العدسة) | 13.7±0.5g (عدسة 9.1mm) 20±0.5g (13mm lens) 27.3±0.5g (25mm lens) 51±0.5 غرام (45 ملم عدسة) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | اهتزاز الجانب الجوفي، تردد: 10HZ 150HZ 10HZ، القيمة القصوى: 0.15mm، الاتجاه المحوري: X، وقت التحمل: 8min / محور، دورات: 2 مرات |
| التأثير | نصف موجة السينوس، 30g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | التركيز الثابت: 9.1/13/25/45mm |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL612 Pro في مجالات مكافحة الحرائق في الغابات ، وصيانة الطاقة ، والفحص الضوئي ، ومراقبة الأمن ، والأجهزة القابلة للارتداء ، والأجهزة المحمولة ، إلخ.
حولنا
رؤيتنا:لتعزيز حدود الإحساس وتحويل الطريقة التي يتواصل بها الناس مع العالم من حولهم.
مهمتنا:للاستفادة من قوة تكنولوجيا الاستشعار بالأشعة تحت الحمراء لتحويل الصناعات في جميع أنحاء العالم، مما يتيح اتخاذ قرارات أكثر ذكاءً، وبيئات أكثر أمانًا، ومستقبل أكثر اتصالًا.
قيمتنا:لخلق تكنولوجيا تحت الحمراء المتقدمة التي تجعل العالم مكانا أفضل.
الأسئلة الشائعة
1ما هي مزايا أجهزة الكشف بالأشعة تحت الحمراء غير المبردة؟
لا يحتاج كاشف الطائرة التركيزية تحت الحمراء غير المبردة إلى جهاز مبرد ، ويمكن أن يعمل في درجة حرارة الغرفة وله مزايا البدء السريع ، وانخفاض استهلاك الطاقة ، والحجم الصغير ، والوزن الخفيف ، وطول العمر ،التكلفة المنخفضة وهلم جرا.
2ما هي الاعتبارات الرئيسية على كاشف الأشعة تحت الحمراء / الوحدة الحرارية لتطبيقك؟
• دقة الكاشف
• حجم البكسل
• الـ NETD
• جودة الصورة
• خيارات العدسات
• استهلاك الطاقة
• الحجم والوزن
• الواجهة الميكانيكية والكهربائية
• الميزانية
• حجم البكسل
• الـ NETD
• جودة الصورة
• خيارات العدسات
• استهلاك الطاقة
• الحجم والوزن
• الواجهة الميكانيكية والكهربائية
• الميزانية
3ما هو دقة جهاز الكشف بالأشعة تحت الحمراء
أي عدد البكسلات في التصوير الحراري. يعني الدقة الأعلى المزيد من نقاط المراقبة وقياس درجة الحرارة ، وبالتالي يمكن مراقبة وقياس هدف أصغر على مسافة أطول.عادة ما تتراوح دقة التصوير الحراري تحت الحمراء من 256x192، 384x288، 640x512، 800x600، 1024x768، 1280x1024، وما إلى ذلك مع ارتفاع دقة، وسوف تكون تكلفة الكاشف أكثر.
4مجال الرؤية (FOV)
يشير إلى مجال الرؤية ثنائي الأبعاد لمساحة الكائن الملاحظة من قبل النظام البصري لجهاز التصوير الحراري بالأشعة تحت الحمراء.على افتراض أن حجم مجموعة أجهزة الكشف هو A × B، حجم البكسل هو d ، وطول محور العدسة هو f ، ثم زاوية FOV الأفقية θ = 2 × acrtan (A × d / 2f). بعد تحديد مجموعة أجهزة الكشف وحجم البكسل ،مجال الرؤية يتغير فقط مع الطول البؤري للنظام البصري: مع طول البؤرة الأطول ، سيكون مجال الرؤية أضيق ؛ مع طول البؤرة الأقصر ، سيكون مجال الرؤية أوسع.
