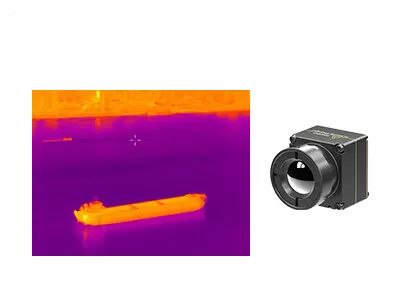

التصميم المدمج والخفيف الوزن والذي لا يتم تبريده في الكاميرا تحت الحمراء مع دقة 640x512 و 12μm Pixel Pitch
تفاصيل المنتج
| دقة | 640x512 | معدل الإطار | 25/30 هرتز/50 هرتز |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | استهلاك الطاقة | 0.5W |
| NETD نموذجي | ≥40 مللي كلفن | درجة البكسل | 12 ميكرومتر |
| إبراز | كاميرا فيديو رقمية غير مبردة بالأشعة تحت الحمراء,640x512 كاميرا غير مبردة بالأشعة تحت الحمراء,كاميرا غير مبردة تعمل بالأشعة تحت الحمراء 12um |
||
منتوج وصف
نواة كاميرا الأشعة تحت الحمراء المدمجة والخفيفة الوزن غير المبردة بدقة 640x512 بكسل 12 ميكرومتر
تعيد iTL612Pro، وهي نواة كاميرا الأشعة تحت الحمراء فائقة الصغر، تعريف معايير SWaP الصناعية للأجهزة الحرارية المصغرة، محققة التوازن المثالي بين الحجم الصغير للغاية، والوزن الخفيف للغاية، واستهلاك الطاقة المنخفض، والتصوير عالي الدقة. تم بناؤها بمستشعر على مستوى الرقاقة عالي الجودة بدقة 640*512/12 ميكرومتر وخوارزميات محسنة للصور، وهي توفر أداء تصوير حراري احترافي يتجاوز بكثير المنتجات ذات الحجم نفسه.
تتغلب على قيود الحجم والوزن للأنوية التقليدية للأشعة تحت الحمراء، حيث يقلل مقطعها العرضي المربع البالغ 17.3 ملم وجسمها فائق الخفة البالغ 13.7 جرام بشكل كبير من حواجز تجميع النظام والعبء الهيكلي. بالإضافة إلى استهلاك الطاقة المنخفض للغاية وواجهات التطوير القابلة للتوسيع بدرجة عالية، فإنها تمكن الشركات من تطوير منتجات تصوير حراري بالأشعة تحت الحمراء أكثر قابلية للحمل، ومصغرة، وعالية الكفاءة، وتغطي مجالات تطبيق صناعية وتجارية متعددة.
الميزات الرئيسية
خفة لا مثيل لها وحمل أدنى
- حجم فائق الصغر: 17.3*17.3*23.4 ملم (بما في ذلك عدسة 9.1 ملم)
- وزن فائق الخفة: 13.7±0.5 جرام (بما في ذلك عدسة 9.1 ملم)
- استهلاك طاقة فائق الانخفاض: يصل إلى 0.5 واط
مصفوفة بؤرية رئيسية مع تصوير واضح
- دقة 640x512 للتكامل الواسع الانتشار
- وضوح صورة محسّن: خوارزميات متعددة من الجيل الجديد لتحسين جودة الصورة
تطوير سهل وتكامل سلس
- خيارات عدسات متعددة متاحة لتناسب سيناريوهات التطبيق المختلفة
- تدعم واجهات إخراج صور متعددة: DVP8، LVDS، MIPI، USB 2.0، و BT.656
- إخراج بيانات RAW/YUV/Matrix-TEMP مع تحكم عبر المنفذ التسلسلي
مواصفات المنتج
| الموديل | iTL612Pro |
| مؤشرات كاشف الأشعة تحت الحمراء | |
| المادة الحساسة | VOx |
| الدقة | 640*512 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≤40mK |
| معالجة الصور | |
| معدل إطارات رقمي | 25/30 إطارًا في الثانية / 50 إطارًا في الثانية |
| وقت البدء | ≤5 ثوانٍ |
| فيديو رقمي | RAW/YUV/Matrix-TEMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 (أسود ساخن/أبيض ساخن/ألوان زائفة) |
| كهربائي | |
| الواجهة الخارجية القياسية | واجهة 30Pin_HRS: DF40C-30DP-0.4V(51) |
| واجهة MIPI الخارجية | واجهة موصل باناسونيك 34Pin: AXE634124 |
| واجهة الاتصال | TTL-232/USB2.0 |
| واجهة الفيديو الرقمي | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| جهد الإمداد | 4.2-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.5 واط |
| ميكانيكي | |
| الحجم (بما في ذلك العدسة) | 17.3*17.3*23.4 (عدسة 9.1 ملم) 17.3*17.3*30.2 (عدسة 13 ملم) 17.3*17.3*38 (عدسة 25 ملم) 17.3*17.3*54 (عدسة 45 ملم) |
| الوزن (بما في ذلك العدسة) | 13.7±0.5 جرام (عدسة 9.1 ملم) 20±0.5 جرام (عدسة 13 ملم) 27.3±0.5 جرام (عدسة 25 ملم) 51±0.5 جرام (عدسة 45 ملم) |
| التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية ~ +85 درجة مئوية |
| الرطوبة | 5%~95%، غير متكثف |
| الاهتزاز | اهتزاز جيبي، التردد: 10 هرتز ~ 150 هرتز ~ 10 هرتز، القيمة القصوى: 0.15 ملم، الاتجاه المحوري: X، مدة التحمل: 8 دقائق/محور، الدورات: مرتان |
| الصدمة | موجة جيبية نصفية، 30 جرام/11 مللي ثانية، اتجاه الصدمة محور X، 3 مرات |
| الشهادات | ROHS2.0/REACH |
| عدسة بصرية | ثابتة التركيز غير حرارية: 9.1/13/25/45 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL612 Pro في مجالات مكافحة حرائق الغابات، وصيانة الطاقة، وفحص الخلايا الكهروضوئية، والمراقبة الأمنية، والأجهزة القابلة للارتداء، والأجهزة المحمولة، إلخ.
من نحن
رؤيتنا: دفع حدود الاستشعار وتحويل الطريقة التي يتواصل بها الناس مع العالم من حولهم.
مهمتنا: تسخير قوة تقنية استشعار الأشعة تحت الحمراء لتحويل الصناعات في جميع أنحاء العالم، وتمكين قرارات أكثر ذكاءً، وبيئات أكثر أمانًا، ومستقبل أكثر اتصالًا.
قيمتنا: إنشاء تقنية أشعة تحت حمراء متقدمة تجعل العالم مكانًا أفضل.
أسئلة متكررة
1. ما هي مزايا كاشفات الأشعة تحت الحمراء غير المبردة؟
كاشف المستوى البؤري للأشعة تحت الحمراء غير المبرد لا يحتاج إلى جهاز تبريد، ويمكنه العمل في درجة حرو الحرارة العادية وله مزايا البدء السريع، واستهلاك الطاقة المنخفض، والحجم الصغير، والوزن الخفيف، والعمر الطويل، والتكلفة المنخفضة، وما إلى ذلك.
2. ما هي الاعتبارات الرئيسية في كاشف الأشعة تحت الحمراء / الوحدة الحرارية لتطبيقك؟
• دقة الكاشف
• حجم البكسل
• NETD
• جودة الصورة
• خيارات العدسة
• استهلاك الطاقة
• الحجم والوزن
• الواجهة الميكانيكية والكهربائية
• الميزانية
• حجم البكسل
• NETD
• جودة الصورة
• خيارات العدسة
• استهلاك الطاقة
• الحجم والوزن
• الواجهة الميكانيكية والكهربائية
• الميزانية
3. ما هي دقة كاشف الأشعة تحت الحمراء؟
أي، عدد البكسلات في التصوير الحراري. الدقة الأعلى تعني المزيد من نقاط المراقبة وقياس درجة الحرارة، وبالتالي يمكن ملاحظة وقياس الأهداف الأصغر على مسافة أطول. عادةً ما تتراوح دقة التصوير الحراري بالأشعة تحت الحمراء من 256x192، 384x288، 640x512، 800x600، 1024x768، 1280x1024، إلخ. مع دقة أعلى، ستكون تكلفة الكاشف أعلى.
4. مجال الرؤية (FOV)
يشير إلى مجال الرؤية ثنائي الأبعاد لمساحة الكائن التي يلاحظها النظام البصري للمصور الحراري بالأشعة تحت الحمراء. مع الأخذ في الاعتبار مجال الرؤية الأفقي كمثال، بافتراض أن حجم مصفوفة الكاشف هو A*B، وحجم البكسل هو d، وطول بؤبؤ العدسة هو f، فإن زاوية مجال الرؤية الأفقي θ=2*acrtan (A*d/2f). بعد اختيار مصفوفة الكاشف وحجم البكسل، يتغير مجال الرؤية فقط مع طول بؤبؤ النظام البصري: مع طول بؤبؤ أطول، سيكون مجال الرؤية أضيق؛ مع طول بؤبؤ أقصر، سيكون مجال الرؤية أوسع.
