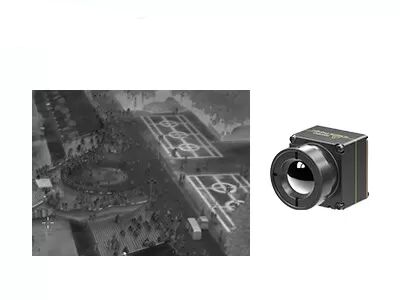

كاميرا أساسية غير مبردة تعمل بالأشعة تحت الحمراء بدقة 640 × 512 ومسافة بكسل 8 ميكرومتر وشبكة NETD ≥30mK للتصوير الحراري الصناعي
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL608 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| استهلاك الطاقة | 0.4 واط | معدل الإطار | 30/50 هرتز |
|---|---|---|---|
| دقة | 640x512 | NETD نموذجي | ≥30 مللي كلفن |
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 8 ميكرومتر |
| إبراز | RS232 Uncooled Infrared Camera Core,RS232 Infrared Camera Core,UAV Payloads Camera 12um |
||
منتوج وصف
كاميرا الأشعة تحت الحمراء غير المبردة الأساسية 640x512/8μm للتطبيقات الصناعية
نظرة عامة على المنتج
تم تصميم قلب الكاميرا الحرارية بالأشعة تحت الحمراء iTL608 للتطبيقات الصناعية والخارجية الصارمة، مما يوفر ثباتًا ومتانة متميزين إلى جانب الأداء العالي المصغر. ويضمن هيكلها الصغير للغاية وخفيف الوزن سهولة الاندماج في الأجهزة الصناعية المحمولة المدمجة دون المساس بالاستقرار الهيكلي.
من خلال اعتماد تقنية الكشف عن الأشعة تحت الحمراء غير المبردة VOx الناضجة، يوفر القلب تصويرًا حراريًا ثابتًا عالي الوضوح 640*512 وحساسية موثوقة لدرجة الحرارة ≥30mK، مما يضمن نتائج كشف دقيقة وقابلة للتكرار في التشغيل الصناعي على المدى الطويل. تعمل خوارزميات NUC و3DNR المدمجة على القضاء بشكل فعال على تشويه الصورة وتداخل الضوضاء الناجم عن التغيرات البيئية، مما يحافظ على جودة الصورة المستقرة في الظروف المعقدة.
بفضل نطاق درجة حرارة التشغيل الواسع للغاية الذي يتراوح من -40 درجة مئوية إلى +70 درجة مئوية، فإنه يقاوم البرد الشديد والحرارة، ويتكيف مع المواقع الصناعية القاسية، والعمليات الميدانية الخارجية، وسيناريوهات المراقبة في جميع الأحوال الجوية. يضمن بدء التشغيل السريع والنقل بمعدل إطارات مرتفع وتوافق الواجهة الغني التشغيل الفعال والمستقر على المدى الطويل لأنظمة التصوير الحراري الصناعية.
الميزات الرئيسية
- تصميم خفيف الوزن للغاية:حجم صغير 13 * 13 * 18.3 ملم ووزن 6.7 ±1.5 جرام (بما في ذلك عدسة 6 ملم) - من بين أعلى مستويات التكامل في فئتها
- حساسية عالية، كشف دقيق:حجم بكسل صغير للغاية يبلغ 8 ميكرومتر بدقة 640 * 512، مما يوفر تفاصيل دقيقة وصورًا واضحة مع NETD النموذجي ≥ 30mK، مما يتيح اكتشافًا موثوقًا للاختلافات الدقيقة في درجات الحرارة
- تطوير مبسط، تكامل سريع:تتوفر خيارات عدسات بصرية متعددة لتلبية متطلبات التطبيقات المتنوعة؛ يدعم واجهات إخراج الصور المتعددة بما في ذلك MIPI/USB 2.0/BT.656؛ إخراج بيانات الصور RAW وYUV مع التحكم عبر المنفذ التسلسلي/I2C
مواصفات المنتج
| نموذج | iTL608 |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 640*512 |
| حجم البكسل | 8 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن |
| معالجة الصور | |
| معدل الإطار الرقمي | 30/50 هرتز |
| وقت البدء | ≥6 ثانية |
| الفيديو الرقمي | الخام/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | |
| برمجة | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصالات | TTL-232/USB2.0/I2C |
| واجهة الفيديو الرقمية | MIPI/USB2.0/BT.656 |
| جهد الإمداد | 4-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.4 واط |
| ميكانيكية | |
| الحجم (بما في ذلك العدسة) | مع عدسة 6 مم: 13 * 13 * 18.3 مم (القطر الخارجي للعدسة Φ12.3 مم) مع عدسة 8.7 ملم: 13*13*19.8 ملم (القطر الخارجي للعدسة Φ15.6 ملم) مع عدسة 16.7 ملم: 13*13*27.9 ملم (القطر الخارجي للعدسة Φ22.2 ملم) مع عدسة 30 مم: 13 * 13 * 39 مم (القطر الخارجي للعدسة Φ36 مم) |
| الوزن (بما في ذلك العدسة) | 6.7±1.5 جرام (عدسة 6 مم) 7.5±1.5 جرام (عدسة 8.7 ملم) 17±1.5 جرام (عدسة 16.7 ملم) 42.7±1.5 جرام (عدسة 30 ملم) |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | التركيز الحراري الثابت: 6/8.7/16.7/30 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL608 في مجالات مكافحة حرائق الغابات وصيانة الطاقة والفحص الكهروضوئي ومراقبة الأمن والأجهزة القابلة للارتداء والأجهزة المحمولة وما إلى ذلك.
ملف الشركة
تعتبر شركة SensorMicro الشركة الرائدة عالميًا في تصنيع أجهزة كشف الأشعة تحت الحمراء ومزودة الخدمة. وهي على استعداد لتزويد العملاء في جميع أنحاء العالم بأجهزة كشف التصوير الحراري غير المبردة وغير المبردة عالية الأداء ومشاركة خبراتها التطبيقية الاحترافية.
يوفر SensorMicro أجهزة كشف متقدمة للأشعة تحت الحمراء ونواة الكاميرا والوحدات ذات التنسيقات ونطاقات الموجات المتنوعة. تم تصميم منتجاتنا لتحقيق الوضوح والحساسية والكفاءة، وتتكامل بسلاسة مع أنظمة متنوعة - مما يعمل على تمكين تطبيقات التصوير والاستشعار من الجيل التالي عبر الصناعات.
تم استخدام أجهزة الكشف SensorMicro على نطاق واسع في التصوير الحراري والأمن والمراقبة والرؤية الشخصية ومنتجات الأشعة تحت الحمراء الخاصة بالسيارات والمستهلكين. تتيح القدرة الإنتاجية الكبيرة لـ SensorMicro تلبية الطلب المتزايد من جميع الأسواق الحالية والناشئة.
الأسئلة المتداولة
1. ما هو التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو نوع من الأساليب التي تستخدم الأشعة تحت الحمراء والطاقة الحرارية لجمع معلومات حول الأشياء. وفقًا لاختلاف الإشعاع بين الجسم وبيئة الخلفية واختلاف الإشعاع لكل جزء من الجسم نفسه، يمكن للصورة الحرارية بالأشعة تحت الحمراء إظهار تقلبات الإشعاع لكل جزء من المشهد، وبالتالي إظهار خصائص المشهد.
2. ما هي ميزة التصوير الحراري بالأشعة تحت الحمراء؟
- انظر من خلال الظلام الدامس
- تحديد الهوية تحت التمويه
- كشف بعيد المدى
- كشف توزيع الحرارة
- قياس درجة حرارة عدم الاتصال
- الوعي الوظيفي
- وهكذا
3. ما هي تطبيقات التصوير الحراري بالأشعة تحت الحمراء؟
يعد قياس درجة الحرارة والتصوير في جميع الأحوال الجوية وظيفتين أساسيتين لتكنولوجيا التصوير الحراري بالأشعة تحت الحمراء. يتم استخدام المنتجات التي تم تطويرها بناءً على هاتين التقنيتين على نطاق واسع في الطاقة الكهربائية والأمن والمراقبة والتصنيع الصناعي والبحث العلمي والعلاج الطبي والمجالات التقليدية الأخرى.
