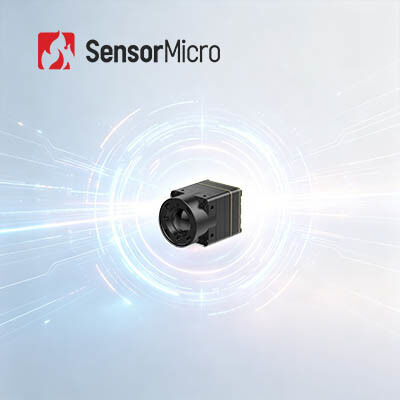

كاميرا أساسية غير مبردة تعمل بالأشعة تحت الحمراء بدقة 640 × 512 ومسافة بكسل 8 ميكرومتر وشبكة NETD ≥30mK للتصوير الحراري الصناعي
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL608 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| استهلاك الطاقة | 0.4 واط | معدل الإطار | 30/50 هرتز |
|---|---|---|---|
| دقة | 640x512 | NETD نموذجي | ≥30 مللي كلفن |
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 8 ميكرومتر |
| إبراز | RS232 Uncooled Infrared Camera Core,RS232 Infrared Camera Core,UAV Payloads Camera 12um |
||
منتوج وصف
جوهر الكاميرا تحت الحمراء غير المبردة 640x512/8μm للتطبيق الصناعي
لمحة عامة عن المنتج
مصممة للتطبيقات الصناعية والخارجية الصارمة، يقدم قلب الكاميرا الحرارية تحت الحمراء iTL608 استقرارًا متزايدًا ومتانة إلى جانب أداء عالي مصغّر.هيكلها الضيقة للغاية والخفيفة الوزن تضمن سهولة الاندماج في الأجهزة الصناعية المحمولة المدمجة دون المساس باستقرار الهيكل.
باعتماد تكنولوجيا الكشف عن الأشعة تحت الحمراء غير المبردة من VOx ، يوفر النواة تصويرًا حراريًا ثابتًا عالي الدقة 640 × 512 وحساسية درجة حرارة موثوقة ≤30mK ،ضمان نتائج الكشف الدقيقة والمتكررة في التشغيل الصناعي على المدى الطويلتتخلص خوارزميات NUC و 3DNR المتكاملة بفعالية من تشويه الصورة وتداخلات الضوضاء الناجمة عن التغيرات البيئية ، والحفاظ على جودة الصورة المستقرة في الظروف المعقدة.
مع نطاق درجة حرارة تشغيل واسع للغاية من -40 درجة مئوية إلى + 70 درجة مئوية ، فإنه يقاوم البرد والحرارة الشديدة ، ويتكيف مع المواقع الصناعية القاسية ، والعمليات الميدانية في الهواء الطلق ، وحالات مراقبة جميع الأحوال الجوية.بدء سريع، معدل الإرسال عالية الإطار وتوافق واجهة غنية تضمن أيضا التشغيل الفعال والثابت على المدى الطويل من أنظمة التصوير الحراري الصناعي.
الخصائص الرئيسية
- تصميم خفيف للغاية:الحجم المدمج من 13 × 13 × 18.3 ملم ووزن 6.7 ± 1.5 غرام (بما في ذلك عدسة 6 ملم) - من بين أعلى مستويات التكامل في فئتها
- حساسية عالية، الكشف الدقيق:حجم البكسل 8μm ضئيل للغاية بدقة 640 × 512 ، مما يوفر تفاصيل دقيقة وصور واضحة مع NETD نموذجي ≤ 30mK ، مما يتيح الكشف الموثوق به عن اختلافات درجة الحرارة الدقيقة
- تطوير مبسط، اندماج سريع:خيارات عدسة بصرية متعددة متاحة لتلبية متطلبات التطبيقات المتنوعة ؛ يدعم العديد من واجهات إخراج الصور بما في ذلك MIPI / USB 2.0 / BT.656؛ إنتاج بيانات الصور RAW و YUV مع التحكم عبر منفذ متسلسل / I2C
مواصفات المنتج
| النموذج | ITL608 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 640×512 |
| حجم البيكسل | 8μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤30mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 30/50 هرتز |
| وقت البدء | ≤6s |
| الفيديو الرقمي | المواد الخام/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| البرمجيات | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصال | TTL-232/USB2.0/I2C |
| واجهة الفيديو الرقمية | MIPI/USB2.0/BT656 |
| فولتاج التغذية | 4-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.4W |
| الميكانيكية | |
| الحجم (بما في ذلك العدسة) | مع عدسة 6 مم: 13 × 13 × 18.3 مم (قطر العدسة الخارجي Φ12.3 مم) مع عدسة 8.7mm: 13 × 13 × 19.8 mm (قطر العدسة الخارجي Φ15.6 mm) مع عدسة 16.7 ملم: 13 × 13 × 27.9 ملم (قطر العدسة الخارجي Φ22.2 ملم) مع عدسة 30 مم: 13 × 13 × 39 مم (قطر العدسة الخارجي Φ36 مم) |
| الوزن (بما في ذلك العدسة) | 6.7±1.5g (6mm lens) 7.5±1.5g (عدسة 8.7mm) 17±1.5g (16.7mm عدسة) 42.7±1.5g (30mm lens) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | التركيز الثابت: 6/8.7/16.7/30 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL608 في مجالات مكافحة الحرائق في الغابات ، وصيانة الطاقة ، والفحص الضوئي ، ومراقبة الأمن ، والأجهزة القابلة للارتداء ، والأجهزة المحمولة ، وما إلى ذلك.
ملف الشركة
(سنسور مايكرو) هي الشركة الرائدة في العالم في تصنيع أجهزة الكشف عن الأشعة تحت الحمراء ومزود الخدمات.انها على استعداد لتزويد العملاء في جميع أنحاء العالم مع أداء عالية غير تبريد وتبريد أجهزة الكشف عن الصور الحرارية ومشاركة تجربة التطبيق المهنية.
سينسور مايكرو توفر أجهزة كشف تحت الحمراء المتقدمة، و نواة الكاميرا، و وحدات ذات تنسيقات و نطاقات موجة متعددة، مصممة للوضوح، الحساسية و الكفاءةمنتجاتنا تندمج بسلاسة في أنظمة متنوعة - تمكين الجيل القادم من التصوير والتطبيقات الاستشعار عبر الصناعات.
تم استخدام أجهزة الكشف الصغيرة على نطاق واسع في التصوير الحراري والأمن والمراقبة والرؤية الشخصية والمنتجات تحت الحمراء للسيارات والمستهلكين.قدرة إنتاج حجم SensorMicro تمكنها من تلبية الطلب المتزايد من جميع الأسواق القائمة والناشئة.
الأسئلة الشائعة
1ما هي التصوير الحراري بالأشعة تحت الحمراء؟
التصوير الحراري بالأشعة تحت الحمراء هو نوع من الطرق التي تستخدم الإشعاع تحت الحمراء والطاقة الحرارية لجمع المعلومات عن الأشياء.وفقا لفرق الإشعاع بين الكائن وبيئة الخلفية وفرق الإشعاع لكل جزء من الكائن نفسه، الصورة الحرارية تحت الحمراء يمكن أن تظهر تقلبات الإشعاع لكل جزء من المشهد، وبالتالي تظهر خصائص المشهد.
2ما هي ميزة التصوير الحراري بالأشعة تحت الحمراء؟
- انظر من خلال الظلام الكامل
- تحديد الهوية تحت التمويه
- الكشف عن المدى الطويل
- الكشف عن توزيع الحرارة
- قياس درجة الحرارة بدون اتصال
- الوعي بالعمل
- وهكذا
3ما هي تطبيقات التصوير الحراري بالأشعة تحت الحمراء؟
قياس درجة الحرارة والتصوير في جميع الأحوال الجوية هما وظيفتان أساسيتان لتكنولوجيا التصوير الحراري تحت الحمراء. تستخدم المنتجات التي تم تطويرها على أساس هاتين التكنولوجيتين على نطاق واسع في الطاقة الكهربائية ،الأمن والمراقبة، التصنيع الصناعي، البحث العلمي، العلاج الطبي ومجالات تقليدية أخرى.
