كاميرا حرارية صغيرة وخفيفة الوزن غير مبردة بدقة 640 × 512 ومسافة بكسل 8 ميكرومتر للفحص الكهروضوئي

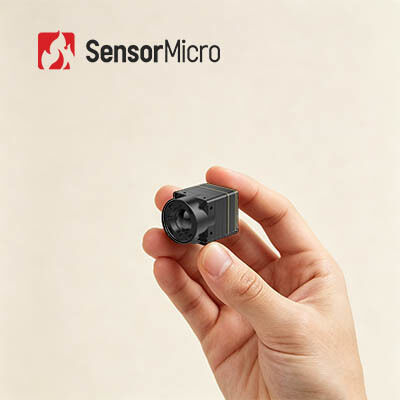

  • Tiny and Lightweight Uncooled Thermal Camera Core with 640x512 Resolution and 8μm Pixel Pitch for Photovoltaic Inspection
مكان المنشأ ووهان ، مقاطعة هوبي ، الصين
اسم العلامة التجارية SensorMicro
إصدار الشهادات ISO9001:2015; RoHS; Reach
رقم الموديل iTL608
الحد الأدنى لكمية 1 قطعة
الأسعار قابل للتفاوض
شروط الدفع تي/تي
تفاصيل المنتج
دقة 640x512 درجة البكسل 8 ميكرومتر
استهلاك الطاقة 0.4 واط المدى الطيفي 8 ~ 14 ميكرومتر
NETD نموذجي ≥30 مللي كلفن معدل الإطار 30/50 هرتز
إبراز

كاميرا حرارية مدمجة غير مبردة بدون طيار

,

كاميرا حرارية بدون طيار Core 640x512

,

كاميرا حرارية غير مبردة للفحص الكهروضوئي
اترك رسالة
منتوج وصف
كاميرا حرارية صغيرة وخفيفة الوزن غير مبردة مقاس 640x512/8μm للفحص الكهروضوئي
وصف المنتج

يتميز قلب الكاميرا الحرارية بالأشعة تحت الحمراء iTL608 بعامل شكل مدمج للغاية يبلغ 13 × 13 × 18.3 ملم - بحجم الإبهام تقريبًا - ويزن 6.7 جم فقط، مقارنة بوزن عملتين معدنيتين، مما يدفع حدود التصميم خفيف الوزن وصغير الحجم مرة أخرى. يوفر iTL608 مقاس 640 × 512/8μm، المجهز بكاشف الأشعة تحت الحمراء VOx، حساسية حرارية عالية تبلغ NETD≥30mK. يعمل في LWIR مقاس 8-14 ميكرومتر، وهو يتيح الكشف الدقيق عن أهداف درجة الحرارة المحيطة النموذجية. يدعم النواة وقت بدء تشغيل سريع يبلغ ≥ 6 ثوانٍ ومعدلات إطارات تبلغ 30 هرتز/50 هرتز، بينما تعمل خوارزميات NUC و3DNR المدمجة على تحسين توحيد الصورة وجودة الصورة الإجمالية. تم تصميم iTL608 للتشغيل الموثوق به في البيئات الصعبة، ويعمل عبر نطاق درجة حرارة واسع يتراوح من -40 درجة مئوية إلى +70 درجة مئوية، مما يجعله مناسبًا تمامًا للأجهزة المحمولة والمنصات المحمولة الأخرى، ويلبي احتياجات التطبيقات في المراقبة الأمنية وقياس درجة الحرارة والرؤية الليلية.

الميزات الرئيسية
  • تصميم خفيف الوزن للغاية
    حجم صغير 13 × 13 × 18.3 ملم ووزن 6.7 ±1.5 جم (بما في ذلك عدسة مقاس 6 مم)
    من أعلى مستويات التكامل في فئتها
  • حساسية عالية، كشف دقيق
    حجم بكسل صغير جدًا يبلغ 8μm بدقة 640 × 512، مما يوفر تفاصيل دقيقة وصورًا واضحة
    NETD النموذجي ≥ 30 مللي كلفن، مما يتيح اكتشافًا موثوقًا للاختلافات الدقيقة في درجات الحرارة
  • تطوير مبسط، تكامل سريع
    تتوفر خيارات عدسات بصرية متعددة لتلبية متطلبات التطبيقات المتنوعة
    يدعم واجهات إخراج الصور المتعددة، بما في ذلك MIPI/USB 2.0/BT.656
    إخراج بيانات الصور RAW وYUV، مع التحكم عبر المنفذ التسلسلي/I2C
مواصفات المنتج
نموذج iTL608
مؤشرات كاشفات الأشعة تحت الحمراء
المواد الحساسة VOx
دقة 640×512
حجم البكسل 8 ميكرومتر
الاستجابة الطيفية 8 ميكرومتر ~ 14 ميكرومتر
NETD نموذجي ≥30 مللي كلفن
معالجة الصور
معدل الإطار الرقمي 30/50 هرتز
وقت البدء ≥6 ثانية
الفيديو الرقمي الخام/YUV/TMP
خوارزمية الصورة NUC/3DNR/DNS/DRC/EE
عرض الصور 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن)
برامج الكمبيوتر
برمجة التحكم في الوحدة وعرض الفيديو
كهربائي
الواجهة الخارجية القياسية واجهة 34Pin_Connector: BP04SD-34-0065-R0
واجهة الاتصالات TTL-232/USB2.0/I2C
واجهة الفيديو الرقمية MIPI/USB2.0/BT.656
جهد الإمداد 4-5.5 فولت
استهلاك الطاقة النموذجي 0.4 واط
ميكانيكية
الحجم (بما في ذلك العدسة) مع عدسة 6 ملم: 13 × 13 × 18.3 ملم (القطر الخارجي للعدسة Φ12.3 ملم)
مع عدسة 8.7 ملم: 13 × 13 × 19.8 ملم (القطر الخارجي للعدسة Φ15.6 ملم)
مع عدسة 16.7 ملم: 13 × 13 × 27.9 ملم (القطر الخارجي للعدسة Φ22.2 ملم)
مع عدسة 30 ملم: 13 × 13 × 39 ملم (القطر الخارجي للعدسة Φ36 ملم)
الوزن (بما في ذلك العدسة) 6.7±1.5 جرام (عدسة 6 مم)
7.5±1.5 جرام (عدسة 8.7 ملم)
17±1.5 جرام (عدسة 16.7 ملم)
42.7±1.5 جرام (عدسة 30 ملم)
القدرة على التكيف البيئي
درجة حرارة التشغيل -40 درجة مئوية ~ +70 درجة مئوية
درجة حرارة التخزين -45 درجة مئوية~+85 درجة مئوية
رطوبة 5% ~ 95%، غير التكثيف
اهتزاز 5.35 جرام، اهتزاز عشوائي، 3 محاور
تأثير نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات
شهادة ROHS2.0/الوصول
عدسة بصرية التركيز الحراري الثابت: 6/8.7/16.7/30 ملم
التطبيقات الصناعية

يمكن استخدام وحدة التصوير الحراري iTL608 في مجالات مكافحة حرائق الغابات وصيانة الطاقة والفحص الكهروضوئي ومراقبة الأمن والأجهزة القابلة للارتداء والأجهزة المحمولة وما إلى ذلك.

القدرة على الإنتاج
  • تقنيات الكشف عن الأشعة تحت الحمراء الداخلية
    8 بوصة 0.11μm VOx كاشفات الأشعة تحت الحمراء غير المبردة
    كاشفات الأشعة تحت الحمراء المبردة MCT مقاس 8 بوصة 0.5μm
    كاشفات الأشعة تحت الحمراء المبردة مقاس 8 بوصات 0.5 ميكرومتر T2SL
  • القدرة الإنتاجية والمزايا
    6 ملايين كاشف للأشعة تحت الحمراء ذاتية التطوير سنويًا
    منشأة لتصنيع أشباه الموصلات بمساحة 30.000 متر مربع
    مساحة غرف الأبحاث 20.000 متر مربع
الأسئلة الشائعة
1. ما الفرق بين التصوير في الإضاءة المنخفضة والأشعة تحت الحمراء النشطة والتصوير الحراري؟
يحتاج الضوء المنخفض إلى ضوء طبيعي ويقوم بتحويل صورة الضوء الطبيعي الضعيفة إلى صورة إلكترونية محسنة من خلال مكثف الصورة؛
ينبعث الأشعة تحت الحمراء النشطة بشكل نشط من الأشعة تحت الحمراء ويستخدم شعاع الأشعة تحت الحمراء الذي ينعكس بواسطة الهدف. وإخفاءها سيء للغاية؛
لا يحتاج التصوير الحراري إلى أي ضوء وهو عبارة عن رؤية ليلية سلبية بالأشعة تحت الحمراء تكتشف اختلاف الأشعة تحت الحمراء بين الأهداف والمشهد أو أجزاء مختلفة من الجسم. لا تتأثر بتغيرات ظروف الإضاءة المحيطة، أثناء الليل أو حتى في الضباب والمطر وغيرها من البيئات القاسية.
2. هل يمكنك منع التصوير الحراري؟
في معظم الحالات، لا يمكنك ذلك. لكن الأشعة تحت الحمراء لا يمكنها اختراق الجدران، كما يمكن للزجاج أن يحجب الأشعة تحت الحمراء. لذلك، إذا كنت لا تريد أن يتم اكتشافك، يمكنك الاختباء خلف الزجاج أو الجدران لمنع التصوير الحراري.
