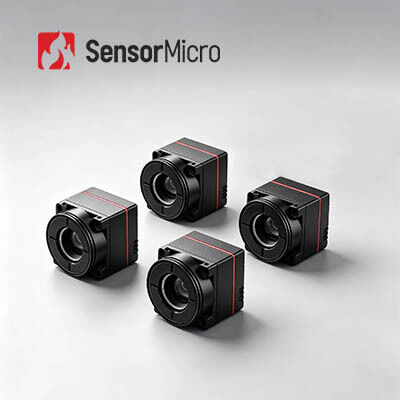

مركز الكاميرا الحرارية غير المبردة بأكسيد الفاناديوم بدقة 640x512 و 12μm Pixel Pitch عند استهلاك طاقة 0.5W
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL612 برو |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 640x512 | معدل الإطار | 25/30 هرتز/50 هرتز |
|---|---|---|---|
| استهلاك الطاقة | 0.5W | NETD نموذجي | ≥40 مللي كلفن |
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| إبراز | كاميرا حرارية غير مبردة بدون طيار,كاميرا حرارية بدون طيار من أكسيد الفاناديوم,كاميرا حرارية صغيرة الحجم |
||
منتوج وصف
الكاميرا الحرارية غير المبردة بأكسيد الفاناديوم حجم صغير جدًا 640 × 512 / 12 ميكرومتر 30 هرتز
نظرة عامة على المنتج
تم تجهيز نواة كاميرا الأشعة تحت الحمراء المصغرة للغاية iTL612Pro بكاشف لمستوى الرقاقة 640×512/12μm وتم تصميمها بتصميم مدمج للغاية. مع مساحة مقطعية تبلغ 17.3 × 17.3 ملم فقط ووزن إجمالي يبلغ 13.7 جرامًا فقط، فإنه يعيد تعريف معايير الصناعة (الحجم والوزن والطاقة). مع ضمان التصوير الحراري عالي الجودة ودعم مجموعة متنوعة من تكوينات SDK، فإنه يحقق تصغيرًا كبيرًا للمكونات الأساسية، ويلبي بدقة المتطلبات الصعبة لأنظمة الأشعة تحت الحمراء المدمجة من حيث الحمل الهيكلي وتكامل النظام والتطوير التكراري.
الميزات الرئيسية
- خفة لا مثيل لها والحد الأدنى من الحمل
- حجم مصغر للغاية: 17.3×17.3×23.4 ملم (بما في ذلك عدسة 9.1 ملم)
- خفيف الوزن للغاية: 13.7±0.5 جرام (بما في ذلك عدسة 9.1 ملم)
- استهلاك طاقة منخفض للغاية: يصل إلى 0.5 وات
- تعميم FPA مع التصوير الواضح
- دقة 640 × 512 للتكامل واسع النطاق
- وضوح الصورة المحسن: خوارزميات صور متعددة من الجيل الجديد لتحسين جودة الصورة
- سهولة التطوير والتكامل السلس
- تتوفر خيارات عدسات متعددة لتناسب سيناريوهات التطبيقات المختلفة
- يدعم واجهات إخراج الصور المتعددة: DVP8، LVDS، MIPI، USB 2.0، وBT.656
- إخراج بيانات RAW/YUV/Matrix-TEMP مع التحكم في المنفذ التسلسلي
مواصفات المنتج
| نموذج | iTL612Pro |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 640×512 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥40 مللي كلفن |
| معالجة الصور | |
| معدل الإطار الرقمي | 25/30 هرتز/50 هرتز |
| وقت البدء | ≥5 ثانية |
| الفيديو الرقمي | خام/YUV/ماتريكس-TEMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصور | 10 (أسود حار/أبيض حار/لون زائف) |
| برامج الكمبيوتر | |
| وحدة الأشعة تحت الحمراء | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | واجهة 30Pin_HRS: DF40C-30DP-0.4V(51) |
| واجهة MIPI الخارجية | 34Pin_واجهة موصل باناسونيك: AXE634124 |
| واجهة الاتصالات | تي تي ال-232/USB2.0 |
| واجهة الفيديو الرقمية | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| جهد الإمداد | 4.2-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.5 واط |
| قياس درجة الحرارة | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ +50 درجة مئوية |
| نطاق قياس درجة الحرارة | / |
| دقة قياس درجة الحرارة | / |
| قياس درجة الحرارة الجزئية | / |
| SDK | / |
| ميكانيكية | |
| الحجم (بما في ذلك العدسة) | 17.3×17.3×23.4 (عدسة 9.1 ملم) 17.3×17.3×30.2 (عدسة 13 ملم) 17.3×17.3×38 (عدسة 25 ملم) 17.3×17.3×54 (عدسة 45 ملم) |
| الوزن (بما في ذلك العدسة) | 13.7±0.5 جرام (عدسة 9.1 ملم) 20±0.5 جرام (عدسة 13 ملم) 27.3±0.5 جرام (عدسة 25 ملم) 51±0.5 جرام (عدسة 45 ملم) |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | الاهتزاز الجيبي، التردد: 10HZ～150HZ～10HZ، قيمة الذروة: 0.15 مم، الاتجاه المحوري: X، وقت التحمل: 8 دقائق/محور، الدورات: مرتين |
| تأثير | نصف موجة جيبية، 30 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | التركيز الحراري الثابت: 9.1/13/25/45 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL612 Pro في مجالات مكافحة حرائق الغابات وصيانة الطاقة والفحص الكهروضوئي ومراقبة الأمن والأجهزة القابلة للارتداء والأجهزة المحمولة وما إلى ذلك.
خط منتجاتنا
- حساسية عالية وأداء ممتاز
- التكنولوجيا الرائدة عالميا في صناعة الأشعة تحت الحمراء
- تتوفر العديد من أجهزة الكشف عن الأشعة تحت الحمراء - كاشفات الأشعة تحت الحمراء غير المبردة والمبردة بتنسيقات وأحجام بكسل مختلفة
- إنتاج بكميات كبيرة لضمان التسليم السريع - ثلاثة خطوط إنتاج بقدرة إنتاجية سنوية تصل إلى ملايين أجهزة الكشف
الأسئلة المتداولة
1. حول كاشف الأشعة تحت الحمراء لتغليف السيراميك
تشبه عملية التغليف الخزفية التغليف المعدني، وهي تقنية تعبئة ناضجة للكشف عن الأشعة تحت الحمراء. بالمقارنة مع العبوات المعدنية، سيتم تقليل حجم ووزن الكاشف المعبأ بشكل كبير. بالنسبة للتغليف الخزفي، فإن دائرة القراءة لديها وظيفة ضبط درجة حرارة التشغيل بشكل ذاتي ولا تتطلب تثبيت TEC.
2. التعبئة والتغليف على مستوى الرقاقة
أصبح التغليف على مستوى الرقاقة، والمعروف أيضًا باسم التغليف على مستوى الرقاقة، جزءًا مهمًا من تكنولوجيا التغليف المتقدمة في صناعة أشباه الموصلات. التعبئة على مستوى الرقاقة (WLP) هي عملية إكمال التعبئة والتغليف عالي التفريغ مباشرة على رقاقة MEMS بأكملها، ثم الكتابة والقطع لإنشاء كاشف واحد للأشعة تحت الحمراء. يقوم بتنفيذ معظم أو كل إجراءات التعبئة والتغليف والاختبار مباشرة على رقاقة كاشف الأشعة تحت الحمراء قبل التقطيع. إنها حزمة محسنة بحجم الشريحة تلبي احتياجات الحجم الصغير وخفيفة الوزن والمحمولة والمحمولة باليد والسعر المنخفض وكفاءة الإنتاج العالية.
