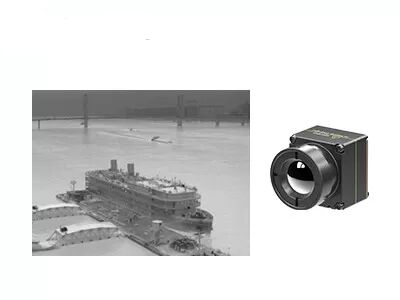

جوهر الكاميرا الأشعة تحت الحمراء غير المبردة مع دقة 640x512 8μm Pixel Pitch و ≤30mK NETD للأجهزة المحمولة
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL608 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| استهلاك الطاقة | 0.4 واط | المدى الطيفي | 8 ~ 14 ميكرومتر |
|---|---|---|---|
| NETD نموذجي | ≥30 مللي كلفن | درجة البكسل | 12 ميكرومتر |
| دقة | 640x512 | معدل الإطار | 30/50 هرتز |
| إبراز | كاميرا الأشعة تحت الحمراء الأساسية 640x512,وكاميرا الأشعة تحت الحمراء الأساسية 12um,وكاميرا حرارية للطائرات بدون طيار |
||
منتوج وصف
كاميرا أساسية غير مبردة تعمل بالأشعة تحت الحمراء مقاس 640 × 512 مقاس 8 ميكرومتر مدمجة في الأجهزة المحمولة والمحدودة المساحة
يعيد قلب الأشعة تحت الحمراء iTL608 تعريف تحسين SWaP للتصوير الحراري المصغر، مما يحقق حجمًا صغيرًا وخفة رائدة في الصناعة مع الحفاظ على أداء التصوير الاحترافي. مع مساحة صغيرة تبلغ 13 * 13 * 18.3 مم وكتلة خفيفة الوزن تبلغ 6.7 ± 1.5 جرام، فإنها تمثل واحدة من النوى الحرارية الأكثر تكاملاً في فئتها، مما يجعلها مثالية لتصميمات الأجهزة فائقة الحمل والمحدودة المساحة.
باستخدام تقنية البكسل فائقة الدقة 8 ميكرومتر ودقة أصلية 640 * 512، يوفر القلب صورًا حرارية مفصلة للغاية، بينما يضمن تصنيف NETD ≥30mK دقة استثنائية للكشف عن درجة الحرارة عبر طيف LWIR من 8 إلى 14 ميكرومتر. يضمن بدء التشغيل السريع ومعدلات الإطارات القابلة للتعديل وخوارزميات تصحيح الصور الذكية تصويرًا موثوقًا به في الوقت الفعلي. تم تصميمه لتحقيق القدرة على التكيف البيئي العالمي، ويعمل بشكل لا تشوبه شائبة في الظروف القاسية مع توافق محيطي غني لدعم التكامل السلس في الأنظمة الحرارية المحمولة المتنوعة.
الميزات الرئيسية
تصميم خفيف الوزن للغاية
- حجم صغير 13 * 13 * 18.3 ملم ووزن 6.7 ±1.5 جرام (بما في ذلك عدسة 6 ملم)
- من أعلى مستويات التكامل في فئتها
حساسية عالية، كشف دقيق
- حجم بكسل صغير جدًا يبلغ 8μm بدقة 640 * 512، مما يوفر تفاصيل دقيقة وصورًا واضحة
- NETD النموذجي ≥ 30 مللي كلفن، مما يتيح اكتشافًا موثوقًا للاختلافات الدقيقة في درجات الحرارة
تطوير مبسط، تكامل سريع
- تتوفر خيارات عدسات بصرية متعددة لتلبية متطلبات التطبيقات المتنوعة
- يدعم واجهات إخراج الصور المتعددة، بما في ذلك MIPI/USB 2.0/BT.656
- إخراج بيانات الصور RAW وYUV، مع التحكم عبر المنفذ التسلسلي/I2C
مواصفات المنتج
| نموذج | iTL608 |
|---|---|
| مؤشرات كاشفات الأشعة تحت الحمراء | |
| المواد الحساسة | VOx |
| دقة | 640*512 |
| حجم البكسل | 8 ميكرومتر |
| الاستجابة الطيفية | 8 ميكرومتر ~ 14 ميكرومتر |
| NETD نموذجي | ≥30 مللي كلفن |
| معالجة الصور | |
| معدل الإطار الرقمي | 30/50 هرتز |
| وقت البدء | ≥6 ثانية |
| الفيديو الرقمي | الخام/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصور | 10 أنواع (أبيض ساخن / لافا / حديد أحمر / حديد ساخن / طبي / قطبي / قوس قزح 1 / قوس قزح 2 / ملون / أسود ساخن) |
| برامج الكمبيوتر | |
| برمجة | التحكم في الوحدة وعرض الفيديو |
| كهربائي | |
| الواجهة الخارجية القياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصالات | TTL-232/USB2.0/I2C |
| واجهة الفيديو الرقمية | MIPI/USB2.0/BT.656 |
| جهد الإمداد | 4-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.4 واط |
| ميكانيكية | |
| الحجم (بما في ذلك العدسة) | مع عدسة 6 مم: 13 * 13 * 18.3 مم (القطر الخارجي للعدسة Φ12.3 مم) مع عدسة 8.7 ملم: 13*13*19.8 ملم (القطر الخارجي للعدسة Φ15.6 ملم) مع عدسة 16.7 ملم: 13*13*27.9 ملم (القطر الخارجي للعدسة Φ22.2 ملم) مع عدسة 30 مم: 13 * 13 * 39 مم (القطر الخارجي للعدسة Φ36 مم) |
| الوزن (بما في ذلك العدسة) | 6.7±1.5 جرام (عدسة 6 مم) 7.5±1.5 جرام (عدسة 8.7 ملم) 17±1.5 جرام (عدسة 16.7 ملم) 42.7±1.5 جرام (عدسة 30 ملم) |
| القدرة على التكيف البيئي | |
| درجة حرارة التشغيل | -40 درجة مئوية ~ +70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| رطوبة | 5% ~ 95%، غير التكثيف |
| اهتزاز | 5.35 جرام، اهتزاز عشوائي، 3 محاور |
| تأثير | نصف موجة جيبية، 40 جم/11 مللي ثانية، اتجاه التأثير X المحور، 3 مرات |
| شهادة | ROHS2.0/الوصول |
| عدسة بصرية | التركيز الحراري الثابت: 6/8.7/16.7/30 ملم |
التطبيقات الصناعية
يمكن استخدام وحدة التصوير الحراري iTL608 في مجالات مكافحة حرائق الغابات وصيانة الطاقة والفحص الكهروضوئي ومراقبة الأمن والأجهزة القابلة للارتداء والأجهزة المحمولة والمزيد.
نقاط القوة الأساسية لدينا
إمدادات مستقرة
بفضل سلسلة توريد مستقرة وموثوقة عبر نظامنا البيئي الكامل، يمكننا الاستجابة بسرعة لمتطلبات السوق.
استدامة الابتكار
من خلال الخبرة في تصنيع الكاشف والخبرة في دعم تكامل النظام، نكتسب رؤية عميقة لمتطلبات الأداء، ونعمل على تحسين التصميمات بشكل مستمر، وننشئ دورة فعالة: تطبيق المنتج ← التعليقات الفنية ← ترقية المنتج.
ميزة التكلفة
ومن خلال إدارة سلسلة الإنتاج بأكملها والاستفادة من التصنيع الفعال وواسع النطاق، فإننا نقدم أسعارًا تنافسية لمجموعة واسعة من التطبيقات.
الأسئلة الشائعة
ما هو اللون الزائف؟
اللون الزائف، ويسمى أيضًا اللون الزائف، يحول التوزيع الحراري للأشياء إلى صور مرئية من خلال نظام التصوير الحراري بالأشعة تحت الحمراء، يتم عرضها على الشاشة بمستوى اللون الرمادي أو اللون الزائف. وهذا يتيح الحصول على توزيع درجة حرارة الأشياء. ولتسهيل التحليل البصري للصور الحرارية، يتم تمثيلها باستخدام ألوان زائفة تشير إلى اختلافات درجات الحرارة.
ما هو عدد الألوان الزائفة التي يمكن لوحدة التصوير الحراري SensorMicro تقديمها؟
الأبيض الساخن، الحمم البركانية، القوس الحديدي، الحديد الساخن، الطبي، القطب الشمالي، Rainbow1، Rainbow2، الأحمر الساخن، الأبيض الساخن
مبدأ العمل لمصفوفة المستوى البؤري بالأشعة تحت الحمراء
يتم ترتيب مجموعة من العناصر الحساسة للضوء على كاشف صفيف المستوى البؤري. يتم تصوير الأشعة تحت الحمراء المنبعثة من اللانهاية على هذه العناصر الحساسة للضوء في مصفوفة المستوى البؤري من خلال النظام البصري. يقوم الكاشف بتحويل الإشارة الضوئية إلى إشارة كهربائية ويقوم بإجراء تضخيم متكامل وأخذ العينات ومخزن مؤقت للإخراج ونظام تعدد الإرسال، ويتم إرساله أخيرًا إلى نظام المراقبة لتكوين صورة.
