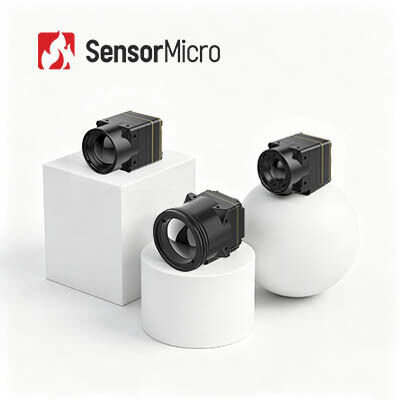

جوهر الكاميرا الأشعة تحت الحمراء غير المبردة مع دقة 640x512 8μm Pixel Pitch و ≤30mK NETD للأجهزة المحمولة
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iTL608 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| استهلاك الطاقة | 0.4 واط | المدى الطيفي | 8 ~ 14 ميكرومتر |
|---|---|---|---|
| NETD نموذجي | ≥30 مللي كلفن | درجة البكسل | 12 ميكرومتر |
| دقة | 640x512 | معدل الإطار | 30/50 هرتز |
| إبراز | كاميرا الأشعة تحت الحمراء الأساسية 640x512,وكاميرا الأشعة تحت الحمراء الأساسية 12um,وكاميرا حرارية للطائرات بدون طيار |
||
منتوج وصف
جوهر كاميرا الأشعة تحت الحمراء غير المبردة 640x512 8μm متكاملة في الأجهزة المحمولة والمحدودة بالمساحة
يعدّل قلب الأشعة تحت الحمراء iTL608 تحسين SWaP للتصوير الحراري المصغّر، ويحقق التكامل والخفّافة الرائدة في الصناعة مع الحفاظ على أداء التصوير المهني.مع بصمة صغيرة من 13 × 13 × 18.3 ملم ووزن خفيف من 6.7 ± 1.5 غرام ، وهو يمثل واحدة من أكثر النواة الحرارية قابلية لدمج في فئتها ، مما يجعله مثاليًا لتصميمات الأجهزة المحمولة للغاية والتي تقتصر على المساحة.
باستخدام تكنولوجيا البكسل 8μm فائقة الدقة و 640 × 512 دقة الأصلية، يقدم النواة صور حرارية مفصلة للغاية،بينما يضمن تصنيف NETD ≤30mK دقة كشف درجة الحرارة الاستثنائية عبر طيف LWIR 8-14μmبدء تشغيل سريع، معدلات إطار قابلة للتعديل، وخوارزميات تصحيح الصورة الذكية تضمن تصوير موثوق به في الوقت الحقيقييعمل دون عيب في الظروف القاسية مع التوافق الطرفي الغني لدعم الاندماج السلس في أنظمة حرارية محمولة متنوعة.
الخصائص الرئيسية
تصميم خفيف للغاية
- مقاسات صغيرة من 13 × 13 × 18.3 ملم ووزن 6.7 ± 1.5 غرام (بما في ذلك عدسة 6 ملم)
- من بين أعلى مستويات الاندماج في فئتها
حساسية عالية، اكتشاف دقيق
- 8μm حجم بكسل صغير للغاية مع 640 × 512 دقة، وتوفير التفاصيل الدقيقة والصور الواضحة
- NETD النموذجي ≤ 30mK ، مما يتيح الكشف الموثوق به عن اختلافات درجة الحرارة الدقيقة
تطوير مبسط، اندماج سريع
- خيارات عدسة بصرية متعددة متاحة لتلبية متطلبات التطبيقات المتنوعة
- يدعم العديد من واجهات إخراج الصور ، بما في ذلك MIPI / USB 2.0 / BT.656
- إخراج بيانات الصور RAW و YUV ، مع التحكم عبر منفذ متسلسل / I2C
مواصفات المنتج
| النموذج | ITL608 |
|---|---|
| أجهزة الكشف عن الأشعة فوق البنفسجية | |
| مواد حساسة | VOx |
| القرار | 640×512 |
| حجم البيكسل | 8μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD النموذجي | ≤30mK |
| معالجة الصور | |
| معدل الإطار الرقمي | 30/50 هرتز |
| وقت البدء | ≤6s |
| الفيديو الرقمي | المواد الخام/YUV/TMP |
| خوارزمية الصورة | NUC/3DNR/DNS/DRC/EE |
| عرض الصورة | 10 أنواع (البيض الساخن / الحمم البركانية / الحديد الأحمر / الحديد الساخن / الطبية / القطب الشمالي / قوس قزح 1 / قوس قزح 2 / اللون / الأسود الساخن) |
| برامج الكمبيوتر | |
| البرمجيات | وحدة التحكم و عرض الفيديو |
| الكهرباء | |
| واجهة خارجية قياسية | واجهة 34Pin_Connector: BP04SD-34-0065-R0 |
| واجهة الاتصال | TTL-232/USB2.0/I2C |
| واجهة الفيديو الرقمية | MIPI/USB2.0/BT656 |
| فولتاج التغذية | 4-5.5 فولت |
| استهلاك الطاقة النموذجي | 0.4W |
| الميكانيكية | |
| الحجم (بما في ذلك العدسة) | مع عدسة 6 مم: 13 × 13 × 18.3 مم (قطر العدسة الخارجي Φ12.3 مم) مع عدسة 8.7mm: 13 × 13 × 19.8 mm (قطر العدسة الخارجي Φ15.6 mm) مع عدسة 16.7 ملم: 13 × 13 × 27.9 ملم (قطر العدسة الخارجي Φ22.2 ملم) مع عدسة 30 مم: 13 × 13 × 39 مم (قطر العدسة الخارجي Φ36 مم) |
| الوزن (بما في ذلك العدسة) | 6.7±1.5g (6mm lens) 7.5±1.5g (عدسة 8.7mm) 17±1.5g (16.7mm عدسة) 42.7±1.5g (30mm lens) |
| التكيف مع البيئة | |
| درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -45°C~+85°C |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| اهتزاز | 5.35جرام، اهتزاز عشوائي، 3 محورات |
| التأثير | نصف موجة السينس، 40g / 11ms، اتجاه التأثير محور X، 3 مرات |
| الشهادة | ROHS2.0/REACH |
| العدسات البصرية | التركيز الثابت: 6/8.7/16.7/30 ملم |
التطبيقات الصناعية
ويمكن استخدام وحدة التصوير الحراري iTL608 في مجالات مكافحة الحرائق في الغابات، وصيانة الطاقة، والتفتيش الضوئي، ومراقبة الأمن، والأجهزة القابلة للارتداء، والأجهزة المحمولة، وغيرها.
نقاط قوتنا الرئيسية
إمدادات ثابتة
مع وجود سلسلة إمدادات مستقرة وموثوقة عبر نظامنا الإيكولوجي الكامل، يمكننا الاستجابة بسرعة لمطالب السوق.
دعم الابتكار
مع الخبرة في تصنيع أجهزة الكشف والخبرة في دعم تكامل النظام، ونحصل على نظرة عميقة في متطلبات الأداء،وخلق دورة صالحة: تطبيق المنتج → ردود الفعل التقنية → تحديث المنتج.
ميزة التكلفة
من خلال إدارة سلسلة الإنتاج بأكملها و الاستفادة من التصنيع الكبير والفعال، نحن نقدم أسعار تنافسية لمجموعة واسعة من التطبيقات.
الأسئلة الشائعة
ما هو (سيدو كولور) ؟
اللون الزائف، يُسمى أيضاً اللون الخاطئ، يحول التوزيع الحراري للأجسام إلى صور بصرية من خلال نظام التصوير الحراري بالأشعة تحت الحمراء،تظهر على الشاشة في مستوى الرمادي أو لون مزيفهذا يسمح بالحصول على توزيع درجة حرارة الأجسام. لتسهيل التحليل البصري الأسهل للصور الحرارية، يتم تمثيلها باستخدام ألوان زائفة تشير إلى فروق درجة الحرارة.
كم عدد الألوان الزائفة التي يمكن أن تقدمها وحدة التصوير الحراري SensorMicro؟
حار أبيض، حمم، قوس حديدي، حار حديد، طبي، القطب الشمالي، قوس قزح1، قوس قزح2، حار أحمر، حار أبيض
مبدأ العمل لمجموعة الطائرة التركيزية تحت الحمراء
يتم ترتيب مجموعة من العناصر الحساسة للضوء على كاشف مجموعة الطائرة المحورية.أشعة الأشعة تحت الحمراء المنبعثة من اللانهاية يتم تصويرها على هذه العناصر الحساسة للضوء من مجموعة الطائرة المحورية من خلال النظام البصرييُحوّل جهاز الكشف إشارة الضوء إلى إشارة كهربائية ويقوم بتضخيم متكامل، أخذ العينات، ووضع عازل الخروج ونظام التعدّد،وأخيراً يتم إرسالها إلى نظام المراقبة لتشكيل صورة.
