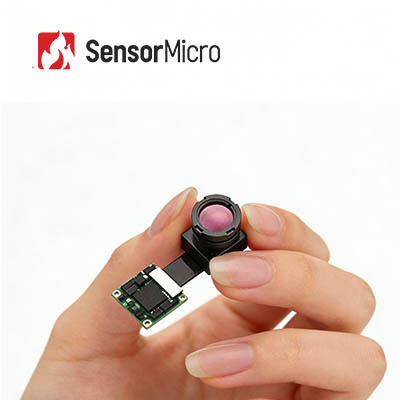

وحدة الكاميرا الحرارية LWIR غير المبردة مع دقة 256x192 12μm Pixel Pitch واستهلاك الطاقة 330mW
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | Mini212G2 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 256x192 | استهلاك الطاقة | 330 ميجاوات |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ≤50 م ك | معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز |
| إبراز | الكاميرا الحرارية LWIR 12uM,3.2mm Lens LWIR الكاميرا الحرارية,256x192 LWIR الكاميرا الحرارية الأساسية |
||
منتوج وصف
وحدة الكاميرا الحرارية الميكرو LWIR غير المبردة 256x192 12μm مع عدسة 3.2mm
لمحة عامة عن المنتج
The Mini212G2 uncooled IR imaging module integrates a 256x192/12μm focal plane array wafer level package (WLP) infrared detector capable of capturing long-wave infrared (LWIR) spectrum ranging from 8 to 14μm.
تم تصميم وحدة الكاميرا الحرارية Mini212G2 لتحسين SWaP-C (الحجم والوزن والطاقة والتكلفة) ، وتلبي متطلبات صارمة للحجم المدمج والوزن الخفيف والأسعار التنافسية.يسمح عامل الشكل المصغر بحلول فعالة من حيث التكلفة مع تقليل وقت التطوير.
الخصائص الرئيسية
- وحدة مصغرة مع خروج التصوير الحراري المباشر:مجهزة بمستكشف الأشعة تحت الحمراء بمستوى رقاقة 256 × 192 / 12 ميكرومتر تم تطويره بنفسه ويقدم مزايا كبيرة من حيث التكلفة
- التصميم المدمج للغاية:فقط 17 × 17 ملم (PCBA) في الحجم، وزنها أقل من 4 غرام - مثالية للتطبيقات محدودة المساحة
- المعالجة المتكاملة:بطاقة معالجة ISP وخوارزميات الصورة المتقدمة توفر صور حرارية واضحة ذات تنوع قوي
- قياس الحرارة الدقيق:قياس دقة عالية بدقة تصل إلى ± 2 درجة مئوية ؛ يدعم القياس الموقع والمساحة والإطار الكامل
- تكوين مرن:خيارات عدسة متعددة مجال الرؤية المتاحة لتلبية متطلبات المراقبة المختلفة
- واجهات غنية:واجهات إخراج الفيديو الرقمية USB2.0 / MIPI / DVP / BT.656 / LVDS مع التوافق الكامل مع معايير الصناعة
مواصفات المنتج
| النموذج | ميني212G2 |
|---|---|
| القرار | 256×192 |
| حجم البيكسل | 12μm |
| رد الفعل الطيفي | 8~14μm |
| NETD | ≤50mK |
| بيانات الناتج | 14 بت خام |
| معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز |
| وضع التركيز | حر من التركيز |
| خيارات العدسة (HFOV/FL) | 17.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm |
| الوزن | 7.1g 6.4g 4g 6.8g |
| حجم PCBA | 17×17ملم |
| واجهة الفيديو الرقمية | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| واجهة الفيديو التناظرية | CVBS (PAL/NTSC) |
| الجهد التشغيلي | 3.3V±0.1V |
| استهلاك الطاقة النموذجي | 330 ميجاوات |
| نطاق قياس الحرارة | -20 درجة مئوية ~ +550 درجة مئوية |
| دقة قياس الحرارة | أعلى من ±2°C / ±2% |
| درجة حرارة العمل | -40°C~+70°C |
| الرطوبة | 5% إلى 85% |
| درجة حرارة التخزين | -45°C~+85°C |
| الشهادة | RoHS 2.0 / الوصول |
التطبيقات الصناعية
تطبق وحدة التصوير الحراري iLC212 على AIoT والرؤية الآلية والرؤية الصناعية ومراقبة الأمن والمراقبة الليلية والمجالات ذات الصلة.
الخدمة الموحدة
- وثائق كاملة:كتيبات المنتج ودلائل الإعداد ومراجع الاختيار لتنفيذ سلس
- مساعدة التطوير والاختبار:خدمات الاختبار المتكامل للعينات وتقييم الأداء والتحقق من المعلمات
- مجموعة أدوات المطورين المتقدمة:أدوات SDK و API و خوارزميات و أدوات تحديد الأخطاء للتكامل العميق
- الدعم الفني عن بعد:دعم 24/7 مع استجابة سريعة وحل في الوقت المناسب للمشاكل الحرجة
- الضمان:قطع الغيار الأصلية والالتزام الصارم بالعملية لاستعادة الأداء الأمثل
الأسئلة الشائعة
ما هو إشعاع الأشعة تحت الحمراء؟
الإشعاعات تحت الحمراء (IR) تشير إلى الطاقة التي يبدأ طولها في الموجة حوالي 700 نانومتر ويمتد إلى حوالي 1 مم. جميع الأجسام تصدر الحرارة في شكل إشعاع تحت الحمراء،والذي هو غير مرئي للعين البشرية لأننا يمكن أن نرى فقط "الضوء المرئي" داخل الطيف الكهرومغناطيسي.
كيف تعمل آلة تصوير الحرارة تحت الحمراء؟
المكون الأساسي هو جهاز الكشف الحراري تحت الحمراء، الذي يكتشف بشكل حساس اختلافات درجة الحرارة الدقيقة في الأجسام المحيطة.إنه يجمع معلومات الإشعاع ويخرج بيانات درجة الحرارة للتصوير بناءً على هذه الاختلافات في درجة الحرارةالأجسام الساخنة تنتج المزيد من الأشعة تحت الحمراء، والتي يمكن أن تشعر بالحرارة عندما تكون كثافة عالية بما فيه الكفاية.
