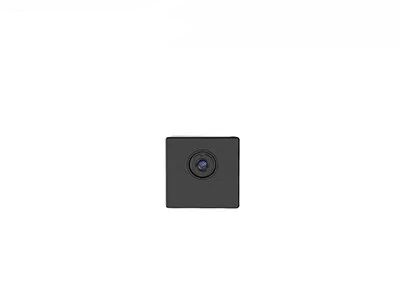

الكاميرا الحرارية غير المبردة Micro LWIR Core 256x192 12μM مع عدسة 3.2mm
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | iLC212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | negotiable |
| شروط الدفع | الاعتماد المستندي، تي/تي |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| دقة | 256 × 192 | استهلاك الطاقة | 700 ميجاوات |
|---|---|---|---|
| النطاق الطيفي | 8 ~ 14 ميكرومتر | درجة البكسل | 12 ميكرومتر |
| NETD | ≤65mK | معدل الإطارات | 25 هرتز / 30 هرتز |
| إبراز | الكاميرا الحرارية LWIR 12uM,3.2mm Lens LWIR الكاميرا الحرارية,256x192 LWIR الكاميرا الحرارية الأساسية |
||
منتوج وصف
وحدة الكاميرا الحرارية iLC212
مركز الكاميرا الحرارية غير المبرد Micro LWIR 256x192 12μm مع عدسة 3.2mm
وصف المنتج
iLC212 uncooled IR imaging module integrates the 256x192 / 12μm focal plane array wafer level package (WLP) infrared detector and can capture long-wave infrared (LWIR) spectrum that ranges from 8 to 14μm.
موجهة لـ SWaP-C المُحسّنة بالكامل، تمّ تصميم وحدة الكاميرا الحرارية iLC212 خصيصاً للعملاء الذين لديهم متطلبات صارمة حول الحجم،الوزن والتكلفة في مجال الأمن والمراقبةنظرا لحجمها المصغّر، والوزن الخفيف والسعر المنخفض جداً، يلبي النواة الحرارية iLC212 بشكل كبير متطلبات العملاء منخفضة السعر، وتقصير وقت تطويرها وتوفير التكاليف بالنسبة لهم.
شركة SensorMicro متخصصة في تصميم وتصنيع وبيع وتسويق أجهزة الكشف عن الصور الحرارية ووحدات الأشعة تحت الحمراء.يمكننا أن نقدم لعملائنا مجموعة متنوعة من حلول التصوير الحراري الأشعة تحت الحمراء التي تقصير وقت التطوير الثانوي وتخفيض كبير في التكلفة للعملاء.
الخصائص الرئيسية
- تطبيق SWaP-C محسّن بالكامل
- مناسبة للكاميرات الحرارية الأمنية المختلفة
- مجموعة واسعة من تطبيقات التصوير الحراري
- استهلاك طاقة منخفض
مواصفات المنتج
| النموذج | iLC212 |
| أداء كاشف الأشعة تحت البنفسجية | |
| المواد | أكسيد الفاناديوم غير المبرد |
| القرار | 256×192 |
| حجم البيكسل | 12μm |
| رد الفعل الطيفي | 8μm ~ 14μm |
| NETD | ≤ 65mK@F1.0@25°C@50Hz |
| معالجة الصور | |
| الفيديو الرقمي | RAW/YUV/BT656؛ دعم USB2.0 بث الفيديو؛ قياس درجة الحرارة دعم خط المعلمات |
| معدل الإطار الرقمي | 25 هرتز/30 هرتز |
| عرض الصورة | حار أسود/أبيض حار/ملون مزيف |
| خوارزمية الصورة | تصحيح عدم التماثل (NUC) تخفيض ضوضاء الصورة ثلاثية الأبعاد (3DNR) الحد من الضوضاء (DNS) ضغط النطاق الديناميكي (DRC) تعزيز EE |
| وقت البدء | ≤3s |
| قياس الحرارة | |
| نطاق درجة حرارة العمل | -10°C~+50°C |
| نطاق قياس الحرارة | -20 درجة مئوية ~ + 150 درجة مئوية ، دعم درجة حرارة قياس النطاق توسيع وتخصيص |
| دقة قياس الحرارة | ±3°C/±3% (خذ القيمة الأكبر) @23°C±5°C؛ مسافة قياس درجة الحرارة 1.5m |
| قياس درجة الحرارة الإقليمية | دعم أي قياس لدرجة حرارة المنطقة ، قيمة منطقة الإخراج القصوى والقيمة الدنيا والقيمة المتوسطة |
| SDK | إصدار ويندوز / لينكس ، تحقيق تحليل تدفق الفيديو وتحويل الرمادي إلى درجة الحرارة |
| واجهة كهربائية | |
| واجهة خارجية | رابط 30pin_HRS إدخال الطاقة الفيديو الرقمي RS232-TTL/USB20 إصدارات إصدارات |
| التواصل | RS232-TTL/USB20 |
| مكون التوسع | مجلس الـ VPC |
| برامج الكمبيوتر | |
| برنامج ICC | وحدات التحكم وعرض الفيديو |
| نظام الطاقة | |
| إمدادات الطاقة | DC 3.3V±0.1V |
| تفريغ السلطة | الحالة الثابتة: 0.70 واط/3.3 فولت @ 23±3 درجة مئوية |
| الممتلكات المادية | |
| أجهزة الاتصال | نموذج المرفق الخارجي: DF40C-30DP-0.4V (51) ، (HRS-male) نموذج رابط التزاوج: DF40C (2.0) -30DS-0.4V (51) ، (HRS-Female) |
| الحجم | 21mm × 21mm × 12.8mm (بما في ذلك عدسة 3.2mm) |
| الوزن | 8.9g±0.5g (بما في ذلك عدسة 3.2mm) |
| التكيف مع البيئة | |
| درجة حرارة العملية | -40 درجة مئوية+70 درجة مئوية |
| درجة حرارة التخزين | -45 درجة مئوية+85 درجة مئوية |
| الرطوبة | 5٪ إلى 95٪ ، غير مكثفة |
| مقاومة الاصطدام والاهتزاز | تأثير: نصف موجة الصين ، 40g / 11ms ، 3 محور ، 6 اتجاهات اهتزاز: 5.35grms، 3 محور |
| الشهادة | ROHS2.0/REACH |
| العدسة | |
| العدسة الاختيارية | 3.2ملم/ف11، HFOV: 55.6±2.8°؛ الطلاء: AR |
التطبيقات الصناعية
ويتم تطبيق وحدة التصوير الحراري iLC212 في مجال مراقبة الأمن، والحرارة، والأجهزة القابلة للارتداء، وإلكترونيات المركبات، والمنازل الذكية، واكتشاف الكائنات الحية وغيرها.
الخدمة الموحدة
وثائق كاملة: كتيبات المنتج، أدلة الإعداد، ومراجع الاختيار.
مساعدة التطوير والاختبار: تم تسهيل اختبار العينات المتكاملة وتقييم الأداء والتحقق من المعايير.
مجموعة أدوات المطورين المتقدمة: SDKs و API و خوارزميات وأدوات تحديد الأخطاء للتكامل العميق.
الدعم الفني عن بعد: الدعم على مدار الساعة و24 ساعة في كل يوم، الاستجابة السريعة والحل في الوقت المناسب للمشاكل الحرجة.
الضمان: قطع الغيار الأصلية والالتزام الصارم بالعملية لاستعادة أداء مثالي.
الأسئلة الشائعة
1ما هو إشعاع الأشعة تحت الحمراء؟
عندما نتحدث عن التصوير الحراري بالأشعة تحت الحمراء، فإن أول شيء يجب التفكير به هو الإشعاع بالأشعة تحت الحمراء. يبدأ طول موجة طاقة الإشعاع بالأشعة تحت الحمراء في حوالي 700 نانومتر ويمتد إلى حوالي 1 مم.جميع الأشياء تصدر كمية معينة من الحرارة في شكل إشعاع تحت الحمراءوالذي هو غير مرئي بالنسبة لنا، لأن في الطيف الكهرومغناطيسي بأكمله، العين المجردة يمكن أن نرى فقط "الضوء المرئي".
2كيف يعمل جهاز تصوير الحرارة بالأشعة تحت الحمراء؟
المكون الأساسي لمعدات الأشعة تحت الحمراء هو جهاز الكشف الحراري الأشعة تحت الحمراء، والذي يمكنه الكشف بشكل حساس عن الفرق الدقيق في درجة حرارة الأشياء المحيطة.فإنه يجمع هذه المعلومات الإشعاع من الكائن ويخرج معلومات درجة الحرارة للتصويركلما كان الجسم أكثر سخونة، كلما زاد الإشعاع تحت الحمراء الذي ينتجه.
