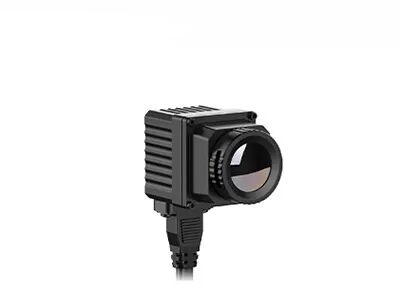

كاميرا حرارية محمولة على مركبة N-Driver غير مبردة 384x288 / 17μM
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xالقرار | 384 × 288/17 ميكرومتر | NETD | < 50 مليون كلفن |
---|---|---|---|
النطاق الطيفي | 8 ~ 14 ميكرومتر | مجال الرؤية | 37 درجة × 28 درجة |
تسليط الضوء | كاميرا حرارية مثبتة على السيارة 17uM,كاميرا حرارية مثبتة على السيارة غير مبردة,كاميرا حرارية غير مبردة 384x288 |
كاميرا حرارية محمولة على مركبة N-Driver غير مبردة 384x288 / 17μM
N-Driver384 مع كاشف الأشعة تحت الحمراء 384x288 @ 17μm هي واحدة من وحدات الأشعة تحت الحمراء المركبة على السيارة من سلسلة N-Driver والتي طورتها Global Sensor Technology (GST).يمكن استخدامه لتعزيز القدرة البصرية للسائق.
من خلال التصوير الحي المميز بدقة فائقة ، ونطاق الرؤية الواسع للغاية ، والمتانة المذهلة في البيئات القاسية المتنوعة ، والتركيب الفوري على أي مركبة ، والقدرة العالية على تحمل التكاليف لأي ميزانيات محدودة ، تعد وحدة الكاميرا بالأشعة تحت الحمراء N-Driver384 الخيار الأمثل تمامًا لنظام رؤية مساعد القيادة .
تتخصص شركة Global Sensor Technology في تصميم وتصنيع وبيع وتسويق مستشعر الكاشف الحراري ووحدة مستشعر الصور الحرارية.يمكننا تزويد عملائنا بمجموعة متنوعة من حلول التصوير الحراري بالأشعة تحت الحمراء والتي تقصر وقت التطوير الثانوي وتقلل بشكل كبير من التكلفة للعملاء.
- تصوير حراري واضح في الرؤية الليلية
- مسافة كبيرة للعرض
- تطبيق في جميع الأحوال الجوية
- سهولة الدمج
- الموثوقية العالية والاستقرار
نموذج | 384- مسعود |
أداء كاشف الأشعة تحت الحمراء | |
الدقة | 384 × 288 |
مساحة وحدة الصورة | 17 ميكرومتر |
النطاق الطيفي | 8 ~ 14 ميكرومتر |
NETD | <50 م ك |
أداء عرض الصور | |
البعد البؤري | 9.7 ملم |
مجال الرؤية | 37 درجة × 28 درجة |
تنسيق إخراج الفيديو | كفبس |
معدل ودقة إطار الصورة الناتجة | PAL 768x576 @ 25 هرتز |
ميزات النظام | |
وقت بدء التشغيل | ≤8s (درجة حرارة الغرفة) |
سخان | عندما تكون درجة حرارة النافذة أقل من 2 درجة مئوية ± 2 درجة مئوية ، ابدأ بالتسخين بنفسك عندما تكون درجة حرارة النافذة أعلى من 7 درجات مئوية ± 2 درجة مئوية ، قم بإيقاف تشغيل التدفئة بنفسها |
خوارزمية التعويض | تعويض المصراع التلقائي |
خوارزمية الصورة | التباين التلقائي للسطوع / تحسين الصورة |
واجهة الاتصالات | RS232 ، معدل الباود: 115200bps / CAN Communication ، السرعة 500 كيلوبت في الثانية |
كشف المشاة / المركبات | / |
الميزات الكهربائية | |
مصدر التيار | DC9V ~ 32 فولت |
استهلاك الطاقة الإجمالي | ≤3.5W@24V مزود الطاقة ، تدفئة النافذة متوقفة ≤ 9W @ 24V مصدر الطاقة ، تسخين النافذة قيد التشغيل |
نطاق التشغيل | |
مراقبة المدى | الشخص: 1.8 م × 0.5 م ≥150 م السيارة: 2.3 م × 2.3 م ≥300 م |
كشف المدى | / |
توصيل كابل خارجي | |
طول السلك | 4 م |
الواجهة الخارجية القياسية | مزود الطاقة: موصل DC5.5 * 2.1 أنثى الفيديو: موصل ذكر لوتس RCA المنفذ التسلسلي: موصل ذكر SM 2.54-3P (دبوس) |
الخصائص البدنية | |
الأبعاد (مم) | 40.0x36.0x58.0 (بدون كابل) |
وزن | 150 جرام ± 3 جرام (بدون كابل) |
التكيف البيئي | |
درجة حرارة التشغيل | -40 درجة مئوية ~ + 85 درجة مئوية |
درجة حرارة التخزين | -45 درجة مئوية ~ + 90 درجة مئوية |
اختبار بيئي | رش الملح: ISO16750-4 ؛قاسية المستوى الرابع المذيب الصناعي: GB / T28046.5-2013 |
اختبار الموثوقية | الاهتزاز: ISO16750-3 ، الدرجة أ مثبطات اللهب: GB8410 ، الدرجة ب تأثير الحجر: ISO16750-3 ، الصف أ ESD: تفريغ الاتصال ± 8KV ، تفريغ الهواء ± 15KV |
طَرد | حالة مختومة IP67 |
شهادة | |
EMC | شهادة اختبار EMC (ISO10605 ، ISO11452-4 ، ISO11452-2 ، ISO7637-2) |
تُستخدم كاميرا التصوير الحراري للسيارات N-driver 384 على نطاق واسع في نظام مساعدة السائق المتقدم.
1. ما هي الأشعة تحت الحمراء؟
عندما نتحدث عن التصوير الحراري بالأشعة تحت الحمراء ، فإن أول ما يجب التفكير فيه هو الأشعة تحت الحمراء (IR).يبدأ الطول الموجي لطاقة الأشعة تحت الحمراء من حوالي 700 نانومتر ويمتد إلى حوالي 1 مم.تنبعث من جميع الأجسام كمية معينة من الحرارة على شكل أشعة تحت الحمراء ، وهو أمر غير مرئي بالنسبة لنا ، لأنه في كامل الطيف الكهرومغناطيسي ، يمكن للعين المجردة فقط رؤية "الضوء المرئي".
2. كيف يعمل جهاز التصوير الحراري بالأشعة تحت الحمراء؟
المكون الأساسي لمعدات الأشعة تحت الحمراء هو الكاشف الحراري بالأشعة تحت الحمراء ، والذي يمكنه الكشف بحساسية عن الاختلاف الضئيل في درجات الحرارة للأجسام المحيطة.بعد ذلك ، يقوم بجمع معلومات الإشعاع هذه من الكائن وإخراج معلومات درجة الحرارة للتصوير ، والتي تستند إلى معلومات اختلاف درجة الحرارة.كلما زاد حرارة الجسم ، زاد إنتاجه من الأشعة تحت الحمراء.إذا كانت الشدة عالية جدًا ، يمكنك أن تشعر بها كالحرارة.
