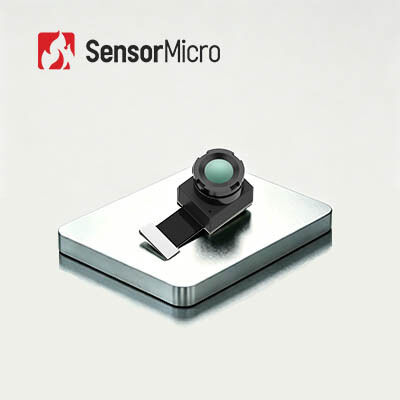

OEM صغير الحجم غير مبرد LWIR للتصوير الحراري مع دقة 256 × 192 وتصميم مجاني للتركيز على درجة البكسل 12 ميكرومتر
| مكان المنشأ | ووهان ، مقاطعة هوبي ، الصين |
|---|---|
| اسم العلامة التجارية | SensorMicro |
| إصدار الشهادات | ISO9001:2015; RoHS; Reach |
| رقم الموديل | تيمو212 |
| الحد الأدنى لكمية | 1 قطعة |
| الأسعار | قابل للتفاوض |
| شروط الدفع | تي/تي |
تفاصيل المنتج
| دقة | 256x192 | درجة البكسل | 12 ميكرومتر |
|---|---|---|---|
| المدى الطيفي | 8 ~ 14 ميكرومتر | نطاق قياس درجة الحرارة | -20 درجة مئوية ~ +550 درجة مئوية |
| معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز | وضع التركيز | التركيز مجانا |
| إبراز | نواة التصوير الحراري LWIR غير المبردة,نواة التصوير الحراري OEM LWIR,نواة الكاميرا الحرارية الصغيرة 12um |
||
منتوج وصف
OEM صغير الحجم غير مبرد LWIR التصوير الحراري الأساسية 256x192 / 12μm
نواة التصوير الحراري غير المبردة LWIR خفيفة الوزن
تعد وحدة التصوير بالأشعة تحت الحمراء غير المبردة TIMO212 جزءًا من عائلة وحدة كاميرا الأشعة تحت الحمراء TIMO التي طورتها شركة SensorMicro. إنه يتميز بكاشف الأشعة تحت الحمراء صغير الحجم بشكل استثنائي 256x192/12μm لحزمة مستوى الرقاقة (WLP) والذي يغطي الطول الموجي الطويل من 8 إلى 14 ميكرون.
بفضل تقنية WLP، تحقق وحدة الكاميرا الحرارية IR TIMO212 بنية دقيقة للغاية ونفقات منخفضة التكلفة للغاية مع توفير حساسية أكبر وجودة صورة فائقة بسعر مناسب، مما يتيح للعملاء اختيار النوع الأكثر ملاءمة وفقًا لمتطلباتهم.
نظرًا لهيكلها المُحسّن بالكامل، يتم استخدام قلب الكاميرا الحرارية TIMO212 على نطاق واسع في تطبيقات التصوير الحراري بالأشعة تحت الحمراء مثل التصوير الحراري والوقاية من الأوبئة والأجهزة الذكية والذكاء الاصطناعي للأشياء.
الميزات الرئيسية
- وحدة مصغرة للغاية مع تحسين SWaP-C النهائي
- كاشف معبأ على مستوى الرقاقة + بصريات على مستوى الرقاقة + مصراع الصمام الكهرومغناطيسي الصغير
- أصغر وحدة حرارية تعمل بالأشعة تحت الحمراء، مما يتيح وظائف التصوير الحراري الأساسية بأقصى قدر من الكفاءة من حيث التكلفة
- حجم صغير، وخفيف الوزن، واستهلاك منخفض للطاقة، مثالي للدمج في الأجهزة المصغرة
- خيارات بصرية مرنة، وقياس دقيق لدرجة الحرارة
- تتوفر خيارات متعددة للعدسات، بما في ذلك العدسات ذات الزاوية الواسعة والعدسات المقربة، لتلبية احتياجات التطبيقات المتنوعة
- قياس درجة الحرارة بدقة عالية تصل إلى ±2 درجة مئوية؛ يدعم مراقبة درجة الحرارة الإقليمية والكاملة الإطار
- سهولة التكامل، والتنمية السريعة
- يدعم واجهة صورة DVP، المتوافقة مع مختلف المنصات المدمجة
- متوافق مع معايير RoHS 2.0 البيئية
مواصفات المنتج
| نموذج | تيمو212 |
|---|---|
| دقة | 256×192 |
| حجم البكسل | 12 ميكرومتر |
| الاستجابة الطيفية | 8-14 ميكرومتر |
| وضع التركيز | التركيز مجاني |
| العدسة (HFOV/FL) | 17.5 درجة/10 ملم | 25°/7 ملم | 56 درجة/3.2 ملم | 90 درجة/2.1 مللي متر |
| الوزن (ز) | 5.1±0.4 | 4.4±0.4 | 2±0.2 | 4.8 ± 0.4 |
| الحجم (مم، بدون الشركة العامة للفوسفات) | 16×14×18 | 16×14×14.6 | 14×12×9.8 | 16×14×15.6 |
| عدد أرقام التعريف الشخصية | 40PIN |
| بيانات الإخراج | 14 بت الخام |
| معدل الإطار | التصوير الحراري: 25 هرتز، التصوير: 50 هرتز |
| نطاق قياس درجة الحرارة | -20°C~+550°C (-20°C~+150°C | +100°C~550°C) |
| دقة قياس درجة الحرارة | أكبر من ±2 درجة مئوية / ±2% |
| درجة حرارة التشغيل | -20 درجة مئوية ~+60 درجة مئوية |
| رطوبة | 5%~85% |
| درجة حرارة التخزين | -45 درجة مئوية~+85 درجة مئوية |
| شهادة | بنفايات 2.0 / الوصول |
التطبيقات الصناعية
يتم استخدام قلب الكاميرا الحرارية TIMO212 على نطاق واسع في العديد من المجالات، مثل التصوير الحراري والأجهزة الذكية والمباني الذكية والمنزل الذكي والذكاء الاصطناعي للأشياء.
منتجات الأشعة تحت الحمراء لدينا
الأسئلة المتداولة
ما هو الأشعة تحت الحمراء؟
عند الحديث عن التصوير الحراري بالأشعة تحت الحمراء، فإن أول شيء يجب مراعاته هو الأشعة تحت الحمراء (IR). يبدأ الطول الموجي لطاقة الأشعة تحت الحمراء عند حوالي 700 نانومتر ويمتد إلى حوالي 1 ملم. تنبعث من جميع الأجسام كمية معينة من الحرارة على شكل إشعاع تحت أحمر، وهو غير مرئي بالنسبة لنا لأنه في كامل الطيف الكهرومغناطيسي، يمكن للعين المجردة رؤية "الضوء المرئي" فقط.
كيف يعمل التصوير الحراري بالأشعة تحت الحمراء؟
المكون الأساسي لمعدات الأشعة تحت الحمراء هو كاشف الحرارة بالأشعة تحت الحمراء، والذي يمكنه الكشف بحساسية عن الاختلافات الصغيرة في درجات الحرارة للأشياء المحيطة. يقوم بجمع معلومات الإشعاع من الأشياء ويخرج معلومات درجة الحرارة للتصوير بناءً على بيانات فرق درجة الحرارة. كلما كان الجسم أكثر سخونة، كلما زاد إنتاج الأشعة تحت الحمراء. إذا كانت الشدة عالية بما فيه الكفاية، يمكنك أن تشعر بها على شكل حرارة.
